Descripción

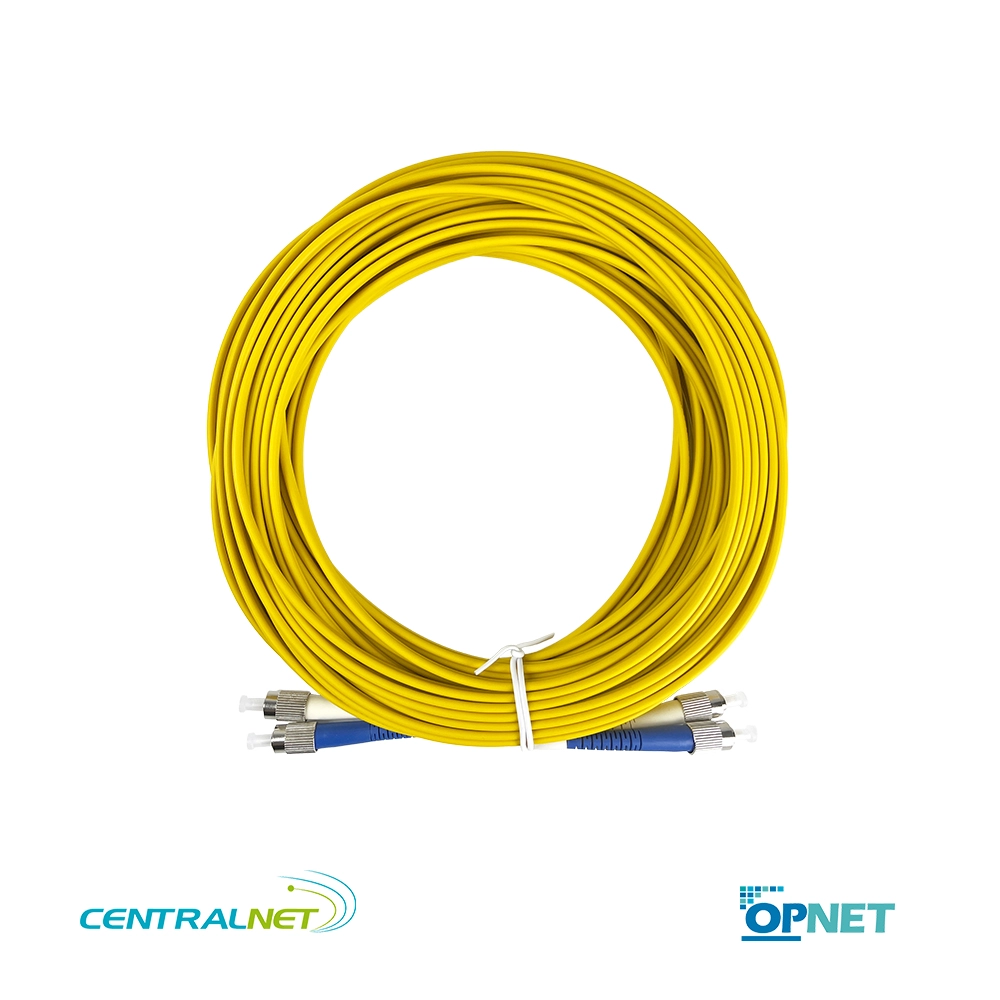

Jumper Duplex FC FC Monomodo 20mts UPC: Gran Envergadura y Doble Anclaje Mecánico para Entornos Hostiles
El Jumper Duplex FC FC Monomodo 20mts UPC de OPNET es un patch cord de gran envergadura y máxima resistencia mecánica, diseñado para resolver desafíos de conectividad a larga distancia en los entornos más hostiles. Fabricado con fibra monomodo de 9/125µm y conectores FC dúplex con cuerpo metálico y fijación por rosca en ambos extremos, este cable permite tender un enlace óptico continuo de 20 metros sin interrupciones. Su chaqueta LSZH (Low Smoke Zero Halogen) y su alta resistencia a la tracción lo convierten en la herramienta definitiva para interconectar equipos de instrumentación remota, sensores industriales o nodos de telecomunicaciones separados por grandes distancias, garantizando que la conexión jamás se suelte por vibración y protegiendo el presupuesto óptico de la red.
¿Por qué elegir este Jumper Duplex FC FC Monomodo 20mts UPC?
Este modelo está ingenierilmente pensado para ingenieros de telecomunicaciones, jefes de planta y técnicos de campo que necesitan cubrir distancias físicas considerables en entornos donde la vibración y la seguridad del enlace son innegociables:
- Longitud de 20 metros (tramo continuo «cero acopladores»): Diseñada para recorrer ductos, bandejas externas o pisos técnicos entre recintos distantes. Al ser un solo tramo continuo, elimina por completo la necesidad de usar múltiples cables cortos unidos por acopladores, erradicando las pérdidas por inserción acumuladas y los puntos críticos de suciedad en el recorrido.
- Doble fijación por rosca metálica (anti-vibración extrema a distancia): A diferencia de los conectores de plástico, el mecanismo de rosca del conector FC en ambos extremos garantiza un enclavamiento rígido. En un tendido de 20 metros a través de una planta industrial o vía férrea, esto asegura que el cable no sufrirá micro-desconexiones por las vibraciones constantes de la maquinaria pesada.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga y ultra larga distancia (LR, ER, ZR) y equipos de transporte óptico (DWDM/CWDM) que operan desde 10 km hasta más de 80 km.
- Alta resistencia a la tracción (>100 N): Fabricado para soportar la tensión física de ser «jalado» o ruteado a través de tuberías, curvas y canaletas de 20 metros de largo sin que las férulas de cerámica de 2.5mm se desalineen o fracturen.
- Seguridad LSZH en grandes recorridos: Al tratarse de un cable de 20 metros que cruzará bandejas compartidas o ductos de ventilación, la chaqueta LSZH es obligatoria para evitar la propagación de llamas y la emisión de humos tóxicos en caso de siniestro.
- Pulido UPC de alta precisión: Garantiza una pérdida por retorno (Return Loss) de ≥23 dB y una pérdida de inserción ≤0.30 dB, asegurando que la señal láser no sufra reflexiones que puedan desestabilizar los transmisores de alta potencia.
Especificaciones técnicas del Jumper Duplex FC FC Monomodo 20mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: FC / UPC (Férula cerámica 2.5 mm, Cuerpo Metálico, Rosca)
- Conector B: FC / UPC (Férula cerámica 2.5 mm, Cuerpo Metálico, Rosca)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Pulido: UPC (Ultra Physical Contact)
- Longitud: 20 metros
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex FC FC Monomodo 20mts UPC
Es el componente preferido para infraestructuras de telecomunicaciones e industriales de gran escala y alta exigencia mecánica:
- Tendido continuo en plantas industriales y minería: Interconexión de sensores de visión artificial, PLCs o equipos de control distribuidos a 20 metros de distancia en pisos de fábrica donde la vibración de maquinaria pesada es constante.
- Backbone entre salas en entornos hostiles: Puentes entre el MDF y el IDF en campus o centrales telefónicas donde el recorrido por ductos o bandejas externas exige la máxima seguridad de anclaje (rosca) en ambos extremos.
- Redes de transporte ferroviario y defensa: Enlaces de fibra en estaciones, túneles o bases militares donde los equipos de transmisión están separados por 20 metros y expuestos a vibraciones extremas y estrés mecánico.
- Cables de lanzamiento (Launch Cables) para OTDR en campo: Uso como cable de referencia de 20 metros para mediciones OTDR de larga distancia en redes monomodo con infraestructura FC, permitiendo medir el primer conector sin interferencias.
- Broadcast y audio/video en exteriores: Enlaces de fibra para unidades móviles (SNG) o estudios remotos donde los equipos de transmisión y conmutación utilizan interfaces FC y están separados por grandes distancias dentro del set.
Beneficios únicos para tu infraestructura
- Protección absoluta del presupuesto óptico (Link Loss Budget): En enlaces de 40km u 80km (ER/ZR), cada acoplador intermedio resta valiosos decibeles. Un tramo continuo de 20m garantiza que la señal llegue al transceptor con la máxima potencia y pureza espectral, sin las pérdidas que sumarían múltiples acopladores intermedios.
- Doble seguridad anti-vibración (cero micro-desconexiones): La rosca metálica en ambos extremos garantiza que, incluso si el cable de 20 metros es sometido a tensiones mecánicas o vibraciones a lo largo de su recorrido, la conexión óptica permanecerá firmemente anclada en ambos puntos.
- Resistencia al estrés de instalación (Pulling Strength): Su diseño soporta más de 100 Newtons de tracción, lo que da a los instaladores la tranquilidad de poder guiar el cable por tuberías con curvas de 20 metros sin dañar el núcleo de vidrio ni desalinear las férulas de cerámica.
- Seguridad normativa en grandes recorridos: La chaqueta LSZH asegura el cumplimiento de las normativas de seguridad contra incendios en cruces entre recintos, plenums y ductos de ventilación compartidos.
- Mantenimiento simplificado: Un solo cable amarillo de 20 metros con conectores FC es infinitamente más fácil de auditar, certificar con OTDR y reemplazar que una cadena de jumpers cortos interconectados que podrían fallar en cualquier acoplador intermedio.
El Jumper Duplex FC FC Monomodo 20mts UPC de OPNET representa la elección de grado profesional para ingenieros de telecomunicaciones, automatización y redes críticas que exigen continuidad, doble anclaje mecánico y robustez extrema en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores FC metálicos de rosca y una longitud de 20 metros en un solo tramo lo convierte en el aliado perfecto para backbones industriales y enlaces de transporte donde la conexión no puede fallar.
Encuentra este y otros productos especializados en conectividad e instrumentación para fibra óptica en Centralnet.
