Descripción

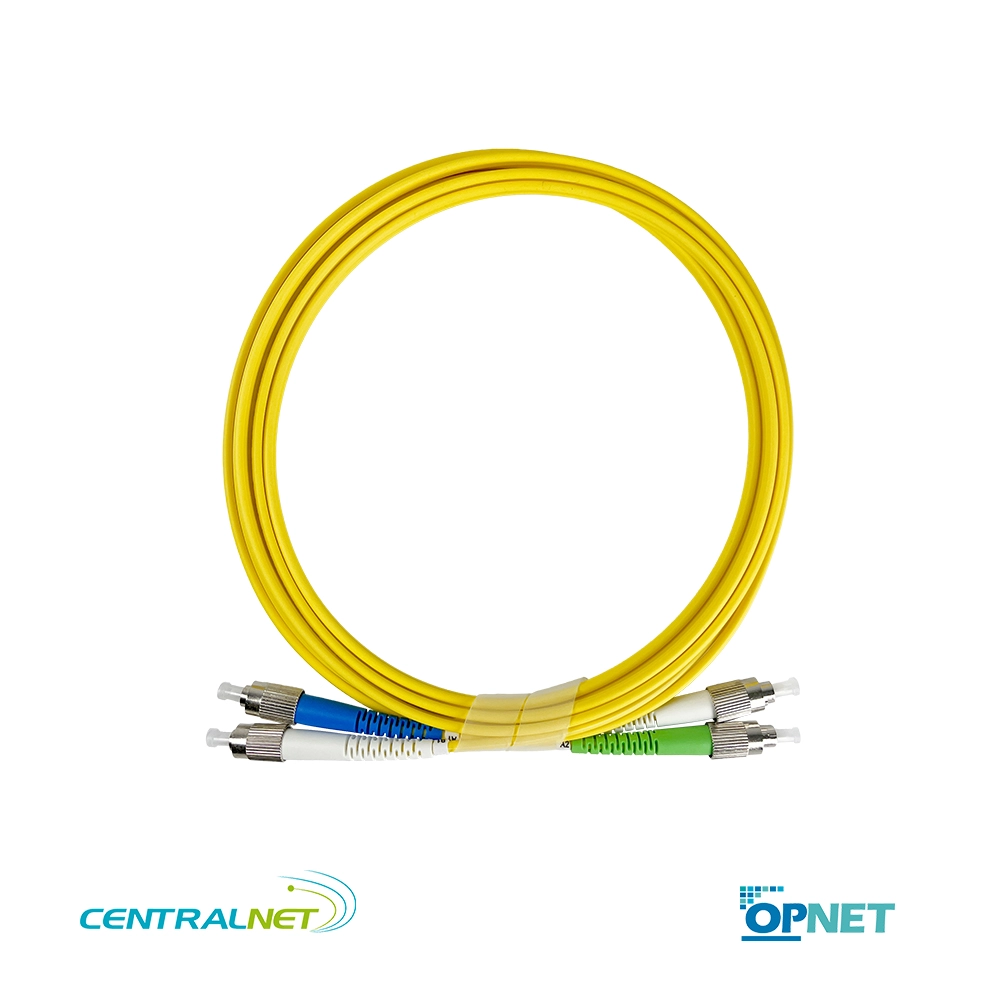

Jumper Duplex FC FC Monomodo 3mts APC UPC: Transición Híbrida de Pulidos con Doble Rosca Metálica Anti-Vibración
El Jumper Duplex FC FC Monomodo 3mts APC UPC de OPNET es un patch cord de doble especialidad (híbrido en pulidos y simétrico en formato) diseñado para los escenarios más críticos donde la vibración mecánica y la incompatibilidad de reflexiones ópticas convergen. Fabricado con fibra monomodo de 9/125µm, este cable único integra conectores FC con cuerpo metálico y rosca en ambos extremos, pero con un pulido APC (8°) en un lado y un pulido UPC (plano) en el otro. Su longitud de 3 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para proteger equipos de medición (OTDR/Power Meters) al certificar redes APC, o para interconectar equipos legacy UPC con infraestructura nueva APC dentro del mismo rack, garantizando seguridad mecánica absoluta y supresión controlada de reflexiones.
¿Por qué elegir este Jumper Duplex FC FC Monomodo 3mts APC UPC?
Este modelo está ingenierilmente pensado para ingenieros de telecomunicaciones, técnicos de certificación y operadores de CATV/RFoG que operan en entornos hostiles donde los conectores de plástico no sobreviven y los pulidos mixtos son un dolor de cabeza diario:
- Transición híbrida de pulidos (APC a UPC): Permite conectar de forma segura un puerto de red con pulido APC (típico en FTTH/CATV) hacia un equipo de medición o cabecera con puerto UPC, desviando las reflexiones y protegiendo los costosos láseres de los equipos UPC que no toleran la luz reflejada de las redes APC.
- Doble armadura metálica FC (anti-vibración extrema): A diferencia de los híbridos SC o LC, ambos extremos cuentan con cuerpo metálico y fijación por rosca, garantizando que el cable jamás se desconectará por vibraciones de maquinaria, generadores o tráfico pesado, manteniendo la alineación de las férulas cerámicas de 2.5mm.
- Longitud de 3 metros para bancos de prueba e intra-rack: Diseñada específicamente para tender en mesas de trabajo, laboratorios de campo o racks de cabecera, proporcionando la holgura exacta para manipular los equipos de medición sin generar el exceso de cable (slack) que estorba o causa micro-curvaturas.
- Identificación visual dual y física: El extremo APC cuenta con el estándar de color verde (y una clave angular en el conector), mientras que el extremo UPC es azul (clave recta), previniendo errores catastróficos de manipulación y daño a los equipos.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, asegurando que la señal de los transceptores de larga distancia (LR, ER, ZR) o los láseres de RFoG viajen sin degradación.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
Especificaciones técnicas del Jumper Duplex FC FC Monomodo 3mts APC UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad y estándares híbridos:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: FC / APC (Férula 2.5 mm, Cuerpo Metálico, Rosca, 8°, Verde)
- Conector B: FC / UPC (Férula 2.5 mm, Cuerpo Metálico, Rosca, Plano, Azul)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 3 metros
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 60 dB (Lado APC) / ≥ 23 dB (Lado UPC)
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex FC FC Monomodo 3mts APC UPC
Es el componente preferido para escenarios de ingeniería, certificación y adaptación en entornos críticos:
- Protección de equipos de medición (OTDR / Power Meters): Conexión de los puertos FC/UPC de un OTDR de campo hacia los ODFs, splitters o fibras de lanzamiento FC/APC de la red, evitando que las reflexiones de la red APC dañen o descalibren los sensibles láseres del equipo de prueba UPC.
- Bancos de prueba y laboratorios (Test Beds): Interconexión de paneles de referencia o equipos de generación de señal (UPC) con equipos de análisis o redes de prueba (APC) en la misma mesa de trabajo, donde la vibración de los equipos exige rosca metálica.
- Migración de cabeceras CATV/RFoG legacy: Puente entre transmisores de video o amplificadores antiguos (FC/UPC) y los nuevos paneles de distribución o nodos de respaldo (FC/APC) ubicados en el mismo rack de cabecera.
- Broadcast y unidades móviles (SNG): Enlaces de fibra en estudios o camiones de transmisión donde los routers de video y los pedestales de cámaras exigen rosca FC por la vibración del vehículo, pero conviven equipos de diferentes generaciones de pulido.
- Redes de defensa y aeroespaciales: Entornos tácticos donde los estándares militares exigen conectores roscados en ambos extremos (FC), pero se debe adaptar infraestructura de red APC con equipos de procesamiento de datos UPC.
Beneficios únicos para tu infraestructura
- Protección absoluta de equipos costosos: Al usar el lado UPC hacia tu equipo de medición (OTDR) y el lado APC hacia la red de campo, eliminas el riesgo de quemar o descalibrar los receptores UPC por la alta potencia de las reflexiones de una red APC.
- Inmunidad total a la vibración (cero plástico): La doble rosca metálica FC garantiza que, incluso en camiones de medición en movimiento, faenas mineras o salas de generadores, la conexión óptica permanecerá firmemente anclada, evitando las temidas caídas de enlace intermitentes.
- Holgura controlada para manipulación (cero slack): Los 3 metros proporcionan la longitud exacta para que un técnico mueva el equipo de prueba sobre la mesa o dentro del rack sin que el cable quede tenso (dañando la rosca) ni sobrando (causando micro-curvaturas).
- Identificación visual y mecánica a prueba de errores: La combinación de colores Verde (APC) y Azul (UPC), sumado a las claves angulares de los conectores FC, alerta inmediatamente al técnico sobre la naturaleza híbrida del enlace, previniendo el error catastrófico de forzar un conector APC en un adaptador UPC.
- Robustez certificada: Las pruebas de tracción, torsión y curvatura estática (según estándares Telcordia e IEC) garantizan que el jumper mantendrá su rendimiento óptico y la integridad de sus férulas de 2.5mm incluso en los entornos de manipulación más rudos.
El Jumper Duplex FC FC Monomodo 3mts APC UPC de OPNET representa la elección de grado profesional para ingenieros de telecomunicaciones, técnicos de certificación y operadores de CATV/RFoG que buscan protección de equipos, inmunidad a la vibración y adaptabilidad óptica en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, doble conector FC metálico de rosca con pulidos mixtos y chaqueta LSZH lo convierte en un componente esencial para cualquier proyecto de medición, migración o redes de misión crítica.
Encuentra este y otros productos especializados en conectividad e instrumentación para fibra óptica en Centralnet.
