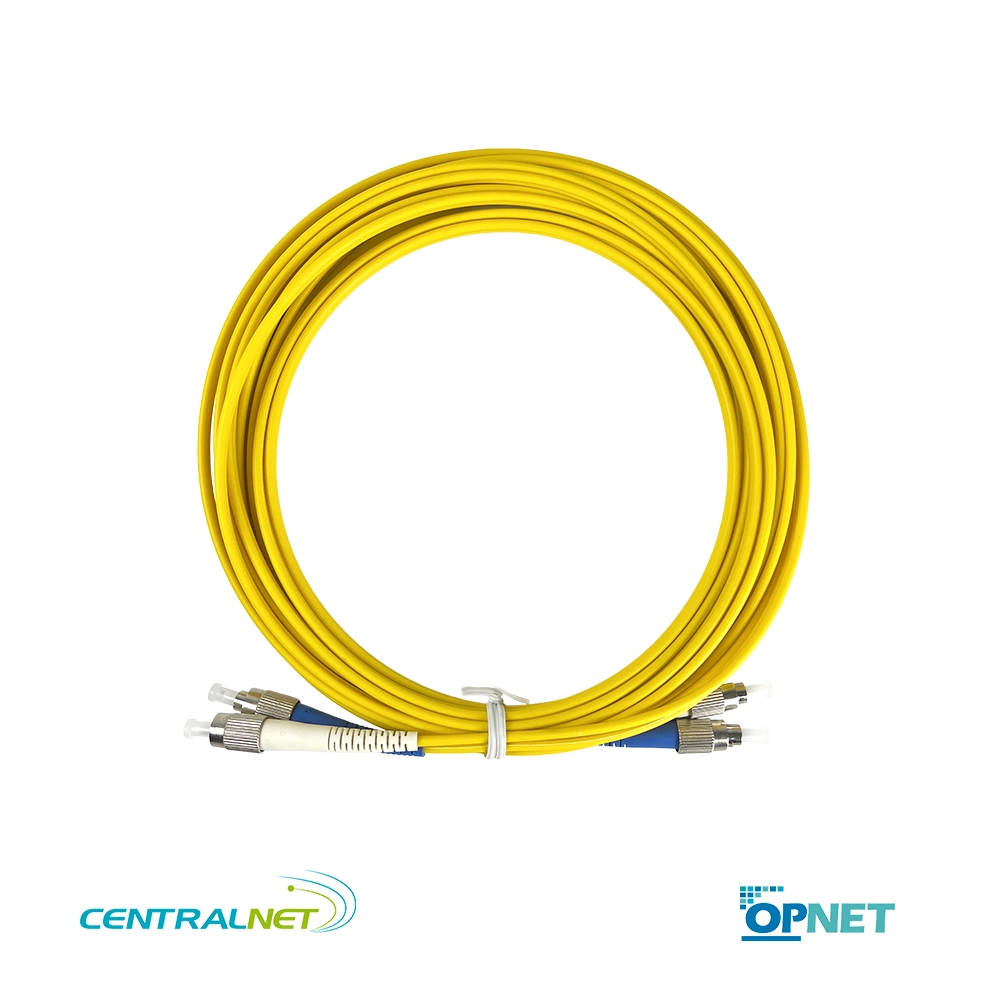

Jumper Duplex FC FC Monomodo 5mts UPC: Doble Anclaje de Rosca Metálica y Ruteo Horizontal entre Racks Adyacentes
El Jumper Duplex FC FC Monomodo 5mts UPC de OPNET es un patch cord simétrico de grado industrial diseñado para entornos donde la máxima seguridad mecánica debe coexistir con un ruteo estructurado entre gabinetes contiguos. Fabricado con fibra monomodo de 9/125µm y conectores FC dúplex con cuerpo metálico y fijación por rosca en ambos lados, este cable garantiza un enclavamiento absoluto. Su longitud exacta de 5 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para interconectar equipos de transporte, instrumentación crítica o paneles de broadcast ubicados en racks adyacentes, permitiendo un cruce limpio por las bandejas horizontales y asegurando que la conexión jamás se suelte por vibración.
¿Por qué elegir este Jumper Duplex FC FC Monomodo 5mts UPC?
Este modelo está ingenierilmente pensado para ingenieros de telecomunicaciones, técnicos de broadcast y operadores de redes críticas que requieren precisión, seguridad mecánica extrema en ambos extremos y un cableado impecable entre gabinetes:
- Longitud de 5 metros para ruteo horizontal entre racks: Diseñada específicamente para tender entre equipos con interfaz FC ubicados en racks estrictamente adyacentes, proporcionando la holgura exacta para cruzar las bandejas u organizadores horizontales sin tensar el mecanismo de rosca ni generar bucles sobrantes que caigan al piso falso.
- Doble fijación por rosca metálica (anti-vibración extrema): A diferencia de los conectores de plástico, el mecanismo de rosca del conector FC en ambos extremos garantiza un enclavamiento rígido, siendo la solución definitiva para entornos donde los equipos de transmisión, los chasis industriales o las maquinarias generan vibraciones constantes que desconectarían un conector LC o SC.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga y ultra larga distancia (LR, ER, ZR) y equipos de transporte óptico (DWDM/CWDM).
- Férulas de cerámica de 2.5mm (doble estándar): Ambos conectores integran férulas de cerámica de gran diámetro, proporcionando una estabilidad mecánica superior y una alineación perfecta del núcleo de 9µm, crítica para mantener la señal láser estable.
- Pulido UPC de alta precisión: Garantiza una pérdida por retorno (Return Loss) de ≥23 dB y una pérdida de inserción ≤0.30 dB, asegurando que la señal óptica monomodo llegue limpia y sin reflexiones dañinas a los equipos de transmisión.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
Especificaciones técnicas del Jumper Duplex FC FC Monomodo 5mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: FC / UPC (Férula cerámica 2.5 mm, Cuerpo Metálico, Tipo Rosca)
- Conector B: FC / UPC (Férula cerámica 2.5 mm, Cuerpo Metálico, Tipo Rosca)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Pulido: UPC (Ultra Physical Contact)
- Longitud: 5 metros
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex FC FC Monomodo 5mts UPC
Es el componente preferido para escenarios donde la doble seguridad mecánica y el ruteo horizontal entre gabinetes son obligatorios:
- Ruteo horizontal entre racks adyacentes: Interconexión directa entre un panel de parcheo FC en el Rack A y un equipo de transmisión o instrumentación FC en el Rack B, cruzando limpiamente por la bandeja horizontal superior o inferior.
- Broadcast y audio/video profesional: Enlaces de fibra en estudios de televisión o unidades móviles donde los equipos de transmisión y los routers de video (ambos FC) están distribuidos en gabinetes contiguos y sufren vibraciones constantes.
- Automatización industrial y SCADA: Conexión entre PLCs o maquinaria pesada que exige la rosca FC por su resistencia a la vibración, hacia los sistemas de control central ubicados en el gabinete de control adyacente.
- Laboratorios de pruebas y test beds distribuidos: Interconexión entre los puertos FC de un equipo de medición (OTDR) y los paneles de referencia ubicados en el banco de pruebas contiguo, permitiendo el movimiento del equipo sin desconectar el cable.
- Redes de defensa y aeroespaciales: Entornos de prueba o despliegue donde los estándares de alta vibración exigen la máxima retención del conector (rosca metálica) en ambos extremos del enlace, separados por una distancia media.
Beneficios únicos para tu infraestructura
- Holgura exacta para bandejas horizontales (Longitud «Goldilocks»): Los 5 metros proporcionan el margen exacto para que el cable cruce entre racks adyacentes por los organizadores horizontales sin quedar tenso (lo que dañaría la férula o el mecanismo de rosca) y sin generar el exceso de cable que bloquea la ventilación o cae al piso técnico.
- Doble seguridad anti-vibración (cero desconexiones): La rosca metálica en ambos extremos garantiza que, incluso si los racks adyacentes son sometidos a vibración constante, la conexión óptica monomodo permanecerá firmemente anclada, evitando caídas de enlace o errores de medición.
- Alcance ilimitado (sin dispersión modal): Al utilizar fibra monomodo 9/125µm, el cable permite que los transceptores LR, ER o ZR alcancen sus distancias máximas (desde 10 km hasta 80 km) sin degradación de la señal.
- Robustez extrema (cero plástico frágil): Al no tener pestañas de plástico que se puedan romper al manipular el cable con guantes industriales o en espacios reducidos, la vida útil del jumper en entornos hostiles se multiplica.
- Mantenimiento acelerado: En caso de falla, un técnico puede identificar y retirar el enlace en segundos sin tener que desenredar marañas de cables de mayor longitud (como los de 10m o 15m) que cruzan por encima de otros puertos críticos.
El Jumper Duplex FC FC Monomodo 5mts UPC de OPNET representa la elección de grado profesional para ingenieros de telecomunicaciones, técnicos de broadcast y operadores de redes críticas que buscan ruteo horizontal ordenado, doble anclaje mecánico y máximo presupuesto óptico en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores FC metálicos de rosca y chaqueta LSZH lo convierte en un componente esencial para cualquier proyecto de transporte óptico, broadcast o redes de alta exigencia.
