Descripción

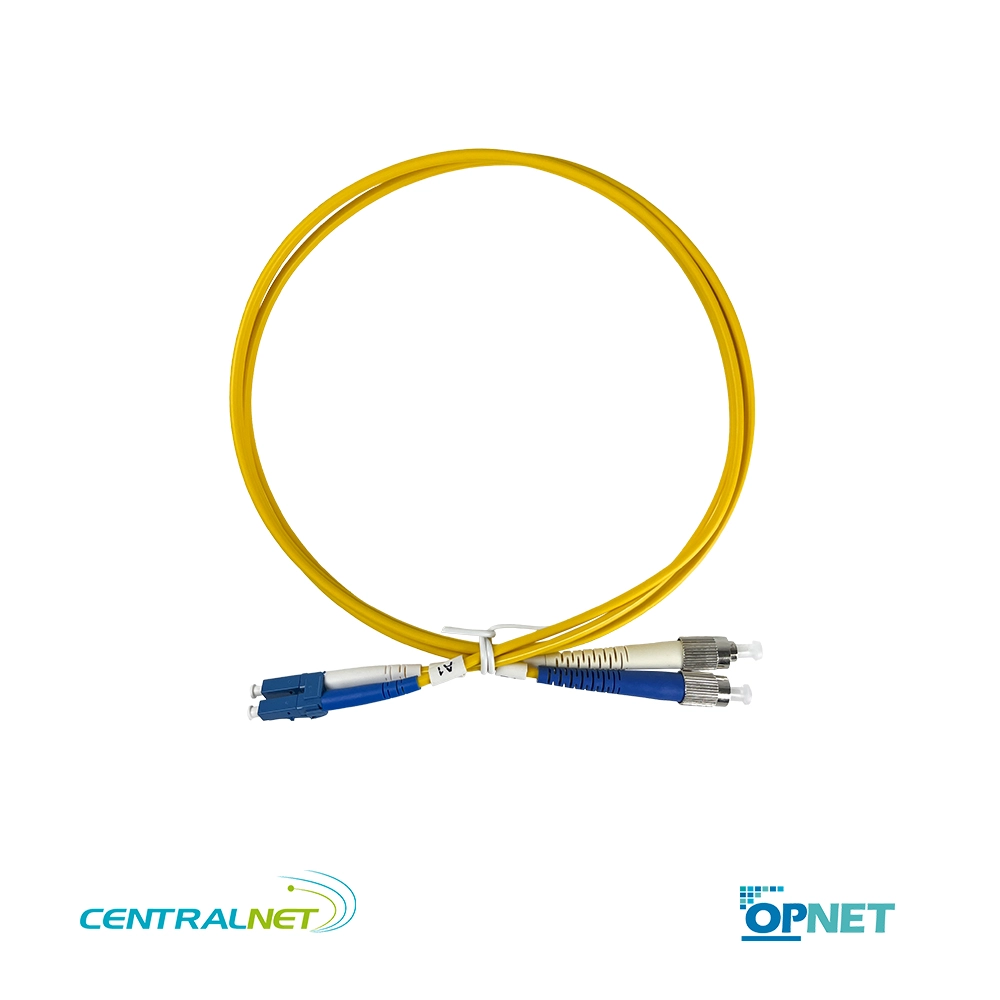

Jumper Duplex LC FC Monomodo 1mts UPC: Precisión Milimétrica y Transición Híbrida Directa para Instrumentación Crítica
El Jumper Duplex LC FC Monomodo 1mts UPC de OPNET es un patch cord híbrido de longitud ultra-corta diseñado para escenarios de ingeniería de precisión donde cada milímetro de espacio y cada décima de decibelio cuentan. Fabricado con fibra monomodo de 9/125µm, este cable único integra un conector LC de alta densidad (Plug) en un extremo y un conector FC de fijación por rosca metálica en el otro. Su longitud exacta de 1 metro y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para conectar paneles de parcheo modernos directamente con equipos de instrumentación crítica, OTDRs o multiplexores legacy ubicados en la misma unidad de rack, eliminando por completo el «slack» (cable sobrante) y maximizando el presupuesto óptico.
¿Por qué elegir este Jumper Duplex LC FC Monomodo 1mts UPC?
Este modelo híbrido está ingenierilmente pensado para técnicos de laboratorio, ingenieros de telecomunicaciones y operadores de redes críticas que requieren una transición directa y sin pérdidas entre formatos de conector en espacios reducidos:
- Longitud ultra-corta de 1 metro (cero slack en el rack): Diseñado específicamente para conectar equipos que están físicamente en la misma unidad de rack (U) o en gabinetes espalda con espalda, eliminando cualquier bucle o exceso de cable que pueda interferir con la ventilación de los equipos o causar micro-curvaturas.
- Conectividad híbrida LC (Plug) a FC (Rosca Metálica): Permite la transición directa desde puertos LC de alta densidad (SFP/SFP+) hacia equipos de instrumentación o legacy que exigen la seguridad de la rosca FC, sin necesidad de insertar adaptadores híbridos que sumarían atenuación, reflexión y un punto crítico de suciedad.
- Fijación por rosca FC anti-vibración: El extremo FC se enclava mediante una rosca metálica de precisión, garantizando que el cable jamás se desconectará accidentalmente por vibraciones de los ventiladores del rack, manipulación brusca o movimiento de los equipos de prueba.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga y ultra larga distancia (LR, ER, ZR) y equipos de transporte óptico (DWDM/CWDM).
- Máximo presupuesto óptico (Power Budget): Al tener solo 1 metro de longitud, la atenuación intrínseca del cable es prácticamente nula, entregando la máxima potencia óptica posible a los receptores de los equipos de medición o transmisión.
- Férulas de cerámica de doble diámetro: Integra una férula de 1.5mm para el lado LC y una férula de 2.5mm para el lado FC, asegurando el alineamiento perfecto del núcleo de 9µm en ambos tipos de conector.
Especificaciones técnicas del Jumper Duplex LC FC Monomodo 1mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: LC / UPC (Férula 1.5 mm, Cuerpo Plástico, Tipo Plug)
- Conector B: FC / UPC (Férula 2.5 mm, Cuerpo Metálico, Tipo Rosca)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Pulido: UPC (Ultra Physical Contact)
- Longitud: 1 metro
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex LC FC Monomodo 1mts UPC
Es el componente preferido para escenarios donde la precisión, la ausencia de slack y la transición híbrida directa son obligatorios:
- Laboratorios de certificación y test beds: Interconexión directa entre los puertos LC de un panel de referencia y los puertos FC de un OTDR, Power Meter o Analizador de Espectro (OSA) ubicados en el mismo banco de pruebas o rack.
- Equipos de transporte legacy (DWDM/SDH): Conexión corta entre tarjetas de agregación modernas (LC) y multiplexores ópticos antiguos (FC) que conviven en la misma unidad de rack durante una migración tecnológica.
- Instrumentación de alta precisión: Calibración de equipos ópticos donde la longitud del cable de prueba debe ser minimizada para no afectar las mediciones de potencia o la zona muerta del OTDR.
- Redes de defensa y aeroespaciales: Entornos donde los estándares militares exigen conectores de rosca metálica en el dispositivo bajo prueba (FC), conectado a un rack de comunicaciones moderno (LC) en el mismo gabinete.
- Mantenimiento de redes críticas: Parcheo de emergencia o temporal entre un switch de core (LC) y un equipo de respaldo legacy (FC) cuando el espacio físico en el rack es extremadamente limitado.
Beneficios únicos para tu infraestructura
- Cero «slack» y máximo airflow: Al usar exactamente 1 metro, evitas los «nidos de pájaro» de fibra que se generan al usar cables de 3 o 5 metros en espacios reducidos, manteniendo el área de trabajo impecable, evitando que el cable caiga sobre equipos delicados y optimizando el flujo de aire del rack.
- Elimina el bulto de los adaptadores híbridos: Al conectar directamente el puerto LC al FC, evitas insertar un acoplador híbrido en el patch panel, lo que no solo reduce la atenuación total, sino que ahorra espacio físico vital en paneles de ultra alta densidad.
- Protección de equipos costosos: Al no haber cable excedente, se evita el riesgo de que un técnico tropiece con el cable y arranque accidentalmente un conector de un equipo de medición de alta gama (como un OTDR de precisión) o de un multiplexor legacy.
- Optimización del presupuesto óptico: La longitud de 1 metro hace que la atenuación del cable sea prácticamente despreciable, entregando la máxima potencia óptica posible al receptor, crítico al calibrar equipos de medición o enlaces de ultra larga distancia (ZR/ER).
- Robustez certificada: Las pruebas de tracción (>100N), torsión y curvatura estática garantizan que el jumper mantendrá su rendimiento óptico y la integridad de sus férulas de cerámica incluso en los entornos de manipulación más intensos.
El Jumper Duplex LC FC Monomodo 1mts UPC de OPNET representa la elección de grado profesional para ingenieros de telecomunicaciones, técnicos de laboratorio y operadores de redes críticas que buscan precisión milimétrica, transición híbrida directa y máximo presupuesto óptico en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conector FC metálico de rosca, conector LC de alta densidad y chaqueta LSZH lo convierte en un componente esencial para cualquier proyecto de instrumentación, transporte óptico o redes de alta exigencia.
Encuentra este y otros productos especializados en conectividad e instrumentación para fibra óptica en Centralnet.
