Jumper Duplex LC FC Monomodo 3mts UPC: Alta Densidad y Seguridad Mecánica con Ruteo Ordenado para Instrumentación

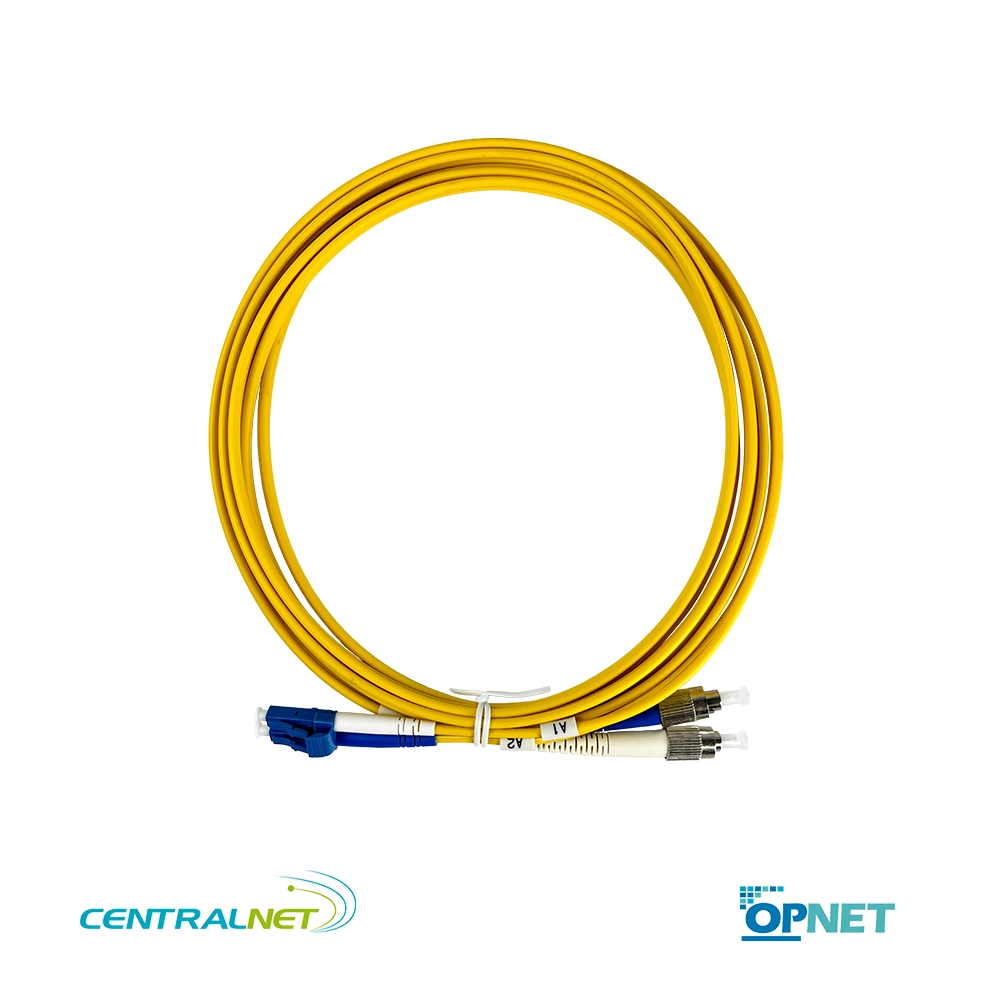

El Jumper Duplex LC FC Monomodo 3mts UPC de OPNET es un patch cord híbrido de precisión diseñado para entornos donde la máxima densidad de puertos debe coexistir con una fiabilidad mecánica extrema en distancias estándar. Fabricado con fibra monomodo de 9/125µm, este cable integra un conector LC de alta densidad (Plug) en un extremo y un conector FC de fijación por rosca metálica en el otro. Su longitud de 3 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para interconectar paneles de parcheo o switches (LC) directamente con equipos de medición, instrumentación de laboratorio o sensores industriales (FC) que exigen la seguridad absoluta de la rosca, permitiendo un ruteo ordenado por los organizadores del rack sin generar «slack» (cable sobrante).
¿Por qué elegir este Jumper Duplex LC FC Monomodo 3mts UPC?
Este modelo híbrido está ingenierilmente pensado para ingenieros de telecomunicaciones, técnicos de certificación y operadores de redes críticas que no pueden permitirse desconexiones accidentales ni desorden en sus gabinetes:
- Conectividad híbrida LC (Plug) a FC (Rosca Metálica): Permite conectar directamente paneles de distribución o switches modernos de alta densidad (LC) hacia equipos de instrumentación, sensores o analizadores de red que utilizan puertos FC, eliminando la necesidad de adaptadores híbridos que suman atenuación y puntos de falla.
- Longitud de 3 metros para ruteo por organizadores intra-rack: Diseñada específicamente para tender desde un ODF o switch (LC) hacia un equipo de instrumentación (FC) montado en el mismo rack, proporcionando la holgura exacta para pasar por los organizadores verticales o laterales sin tensar el conector de rosca ni generar bucles que obstruyan los equipos de prueba.
- Fijación por rosca FC anti-vibración: A diferencia de los conectores de pestaña o presión, el extremo FC se enclava mediante una rosca metálica de precisión, garantizando que el cable jamás se desconectará accidentalmente por vibraciones de maquinaria, tráfico pesado o manipulación brusca en gabinetes industriales, de laboratorio o de broadcast.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm permite transmitir señales a kilómetros de distancia sin dispersión modal, siendo el estándar absoluto para redes GPON, FTTH, enlaces WAN y redes de transporte óptico.
- Férulas de cerámica de doble diámetro: Integra una férula de 1.5mm para el lado LC y una férula de 2.5mm para el lado FC, asegurando el alineamiento perfecto del núcleo de 9µm en ambos tipos de conector.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de control, laboratorios y plenums.
Especificaciones técnicas del Jumper Duplex LC FC Monomodo 3mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: LC / UPC (Férula 1.5 mm, Cuerpo Plástico, Tipo Plug)
- Conector B: FC / UPC (Férula 2.5 mm, Cuerpo Metálico, Tipo Rosca)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 3 metros
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex LC FC Monomodo 3mts UPC
Es el componente preferido para escenarios que exigen la máxima seguridad mecánica en un extremo y alta densidad en el otro, con un ruteo ordenado:
- Equipos de prueba y medición (OTDR, Power Meters, OSA): Conexión de los puertos LC de los paneles de parcheo hacia los puertos FC de los equipos de instrumentación de laboratorio o campo, ruteando limpiamente por los organizadores del rack de pruebas.
- Sensores industriales y de automatización: Interconexión de sensores de visión artificial, PLCs o maquinaria en plantas donde la vibración constante exige el enclavamiento por rosca del conector FC, conectados a switches de alta densidad (LC) en el gabinete de control.
- Redes de broadcast y audio/video profesional: Enlaces de fibra en estudios o unidades móviles donde los equipos de transmisión y conmutación utilizan interfaces FC para garantizar la continuidad de la señal en vivo, conectados a paneles de distribución LC.
- Redes de defensa y aeroespaciales: Entornos donde los estándares militares o aeroespaciales exigen conectores de rosca metálica para soportar entornos de alta vibración, integrados en racks de comunicaciones modernos (LC).
- Migración de redes de transporte: Actualización de infraestructuras donde los switches nuevos utilizan módulos SFP/SFP+ (LC) pero los equipos de cabecera, multiplexores o instrumentación heredada mantienen puertos FC.
Beneficios únicos para tu infraestructura
- Enclavamiento metálico anti-vibración: La rosca del conector FC garantiza que, incluso en gabinetes sometidos a vibración constante (maquinaria, motores, tráfico pesado), la conexión óptica nunca se soltará accidentalmente, evitando caídas de enlace o pérdida de datos críticos en instrumentación.
- Ruteo ordenado sin «slack» ni tensión: Los 3 metros proporcionan la longitud exacta para que el cable pase por los organizadores verticales o laterales del rack sin quedar tenso (lo que podría dañar la rosca o la férula) y sin generar el exceso de cable que bloquea la ventilación de los equipos.
- Elimina puntos de falla intermedios: Al usar un jumper híbrido directo, evitas la necesidad de insertar un adaptador híbrido (LC-FC) en un patch panel, lo que reduce la atenuación total del enlace y el riesgo de suciedad en un punto extra.
- Alcance ilimitado (dentro del presupuesto óptico): Al utilizar fibra monomodo 9/125µm, el cable no introduce dispersión modal, permitiendo que los transceptores LR, ER o ZR alcancen sus distancias máximas (desde 10 km hasta 80 km) sin degradación.
- Robustez certificada: Las pruebas de tracción, torsión y curvatura estática (según estándares Telcordia e IEC) garantizan que el jumper mantendrá su rendimiento óptico y la integridad de sus férulas incluso en entornos de alta manipulación.
El Jumper Duplex LC FC Monomodo 3mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones, técnicos de laboratorio y automatización que buscan seguridad mecánica extrema, alta densidad y orden visual en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conector FC metálico de rosca, conector LC de precisión y chaqueta LSZH lo convierte en un componente esencial para cualquier proyecto de instrumentación, redes industriales o transporte óptico donde la conexión no puede fallar.
