Descripción

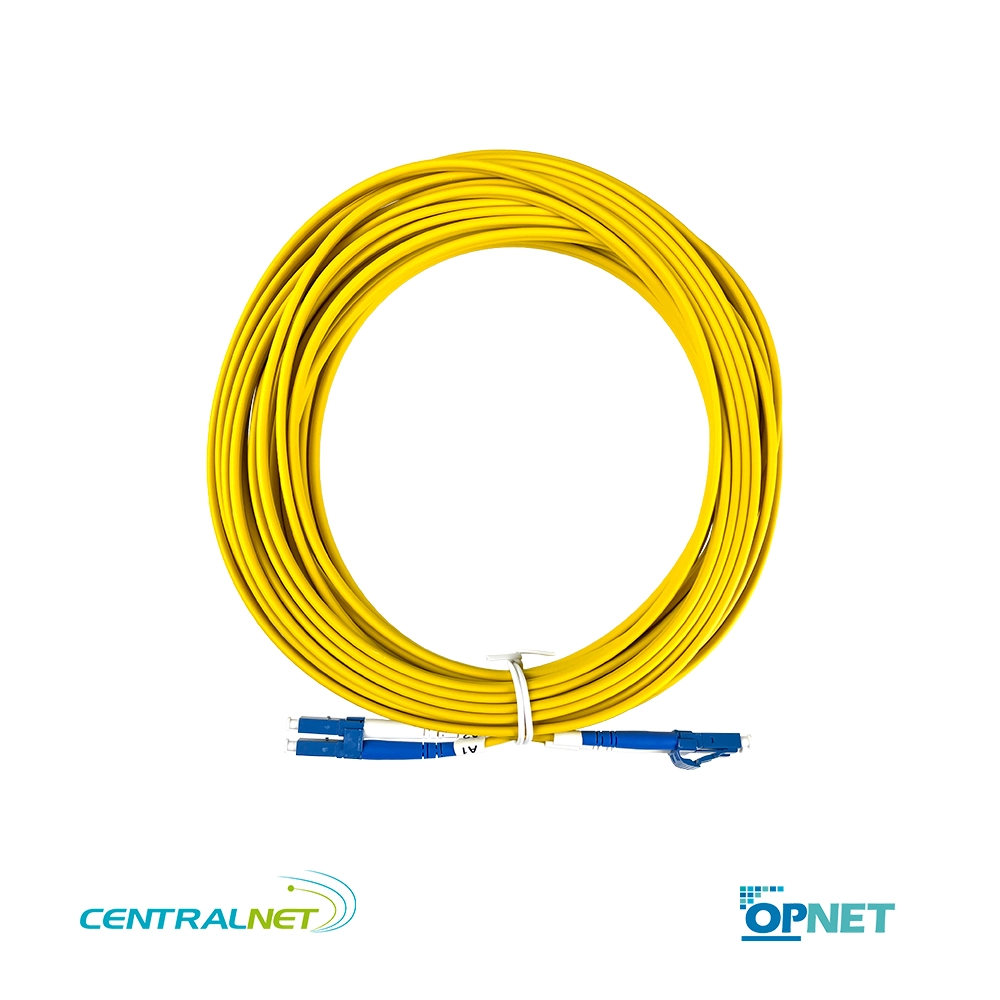

Jumper Duplex LC LC Monomodo 10mts UPC: Ruteo Vertical y Cruce de Pasillos para Redes de Telecomunicaciones
El Jumper Duplex LC LC Monomodo 10mts UPC de OPNET es un patch cord de recorrido medio-largo diseñado estratégicamente para el despliegue ordenado en centrales de telecomunicaciones, nodos FTTH y centros de datos de gran formato. Fabricado con fibra monomodo de 9/125µm y conectores LC dúplex con férulas de cerámica de 1.5mm, este cable es la herramienta fundamental para el ruteo vertical de extremo a extremo dentro de un mismo rack o para el cruce de pasillos fríos/calientes. Su longitud exacta de 10 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la solución definitiva para interconectar paneles de distribución óptica (ODF) superiores con equipos activos inferiores (OLTs, switches de core), garantizando la integridad de la señal a larga distancia sin generar «slack» (cable sobrante) que obstruya el piso o los ductos de ventilación.
¿Por qué elegir este Jumper Duplex LC LC Monomodo 10mts UPC?
Este modelo está ingenierilmente pensado para ingenieros de telecomunicaciones y jefes de planta que necesitan cubrir distancias físicas considerables dentro de la sala manteniendo un orden visual y normativo impecable:
- Longitud de 10 metros para ruteo vertical y cruce de pasillos: Diseñada específicamente para tender desde un ODF ubicado en la parte superior de un rack de 42U/47U hacia un equipo de transmisión en la base del mismo gabinete, o para cruzar un pasillo estándar de central telefónica, proporcionando la holgura exacta sin tensar el conector ni dejar cables sobrantes en el piso.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm permite transmitir señales a kilómetros de distancia sin dispersión modal, siendo el estándar absoluto para redes GPON, FTTH, enlaces WAN y redes de transporte óptico (DWDM/CWDM).
- Conectores LC dúplex de alta densidad: El formato LC con férula de cerámica de 1.5mm y mecanismo de fijación «Plug» permite duplicar la cantidad de puertos en los paneles de parcheo y equipos activos, optimizando al máximo el espacio en los racks de telecomunicaciones.
- Pulido UPC de alta precisión: Garantiza una pérdida por retorno (Return Loss) de ≥23 dB y una pérdida de inserción ≤0.30 dB, asegurando que la señal óptica monomodo llegue limpia y estable a los equipos de transmisión, crítico para mantener la estabilidad de enlaces de datos y video.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
- Resistencia a la manipulación y tracción: Diseñado para soportar fuertes tracciones (>100 N) durante su instalación por bandejas superiores o escaleras portacables, asegurando que las férulas de cerámica no se fracturen.
Especificaciones técnicas del Jumper Duplex LC LC Monomodo 10mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conectores: LC a LC (Dúplex)
- Mecanismo de Fijación: Tipo Plug (Push-Pull)
- Cuerpo del Conector: Plástico de ingeniería
- Material de Férula: Cerámica de alta precisión (1.5 mm)
- Tolerancia de Férula: 125 ± 1 µm (SM)
- Pulido: UPC (Ultra Physical Contact)
- Longitud: 10 metros
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex LC LC Monomodo 10mts UPC
Es el componente preferido para el despliegue en infraestructuras de telecomunicaciones de gran envergadura:
- Ruteo vertical en racks de telecomunicaciones: Interconexión desde los ODFs de distribución ubicados en la parte superior del rack (U40+) hacia las OLTs, routers de core o switches de agregación montados en la base del mismo gabinete (U1-U10).
- Cruce de pasillos en centrales (Central Offices): Conexión entre filas de racks enfrentados (Cross-Connect) cruzando el pasillo frío o caliente, llegando al rack opuesto sin que el cable quede colgando peligrosamente.
- Redes de acceso FTTH / GPON en nodos exteriores: Tendido dentro de gabinetes de calle de gran formato o shelters donde los splitters y los equipos activos están separados por varios metros de bandejas portacables internas.
- Backbone de campus y edificios: Interconexión de switches de núcleo en salas de telecomunicaciones donde se requiere un ruteo limpio por escaleras portacables superiores antes de bajar al equipo.
- Sistemas CATV y transporte (DWDM/CWDM): Parcheo de equipos de multiplexación donde la fibra monomodo es obligatoria y se exige un orden visual estricto para facilitar el troubleshooting.
Beneficios únicos para tu infraestructura
- Cero «slack» en el piso (seguridad laboral): Los 10 metros proporcionan el margen exacto para cruzar un pasillo o bajar por un rack completo, evitando que sobre cable en el piso. Esto previene tropiezos del personal técnico y evita bloquear las rejillas de ventilación del piso falso (Airflow).
- Integridad del enlace (cero acopladores intermedios): Al usar un solo cable de 10 metros, evitas la necesidad de unir dos cables de 5 metros con un acoplador LC-LC, eliminando un punto crítico de suciedad y atenuación vital para mantener el presupuesto óptico en transceptores de larga distancia (LR/ER/ZR).
- Alcance ilimitado (dentro del presupuesto óptico): Al utilizar fibra monomodo 9/125µm, el cable no introduce dispersión modal, permitiendo que los equipos de transporte óptico operen a su máxima capacidad sin degradación.
- Mantenimiento acelerado: En caso de falla, un técnico puede identificar y rastrear el cable amarillo de 10 metros de extremo a extremo en segundos, sin tener que buscar acopladores ocultos en las bandejas.
- Robustez certificada: Las pruebas de tracción, torsión y curvatura estática (según estándares Telcordia e IEC) garantizan que el jumper mantendrá su rendimiento óptico incluso al ser ruteado por esquinas de 90° en bandejas metálicas.
El Jumper Duplex LC LC Monomodo 10mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones y técnicos de campo que buscan orden, alcance y alta densidad en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores LC de precisión y una longitud calculada para el ruteo vertical y cruce de pasillos lo convierte en un componente esencial para cualquier central telefónica, nodo FTTH o data center.
Encuentra este y otros productos especializados en conectividad e instrumentación para fibra óptica en Centralnet.
