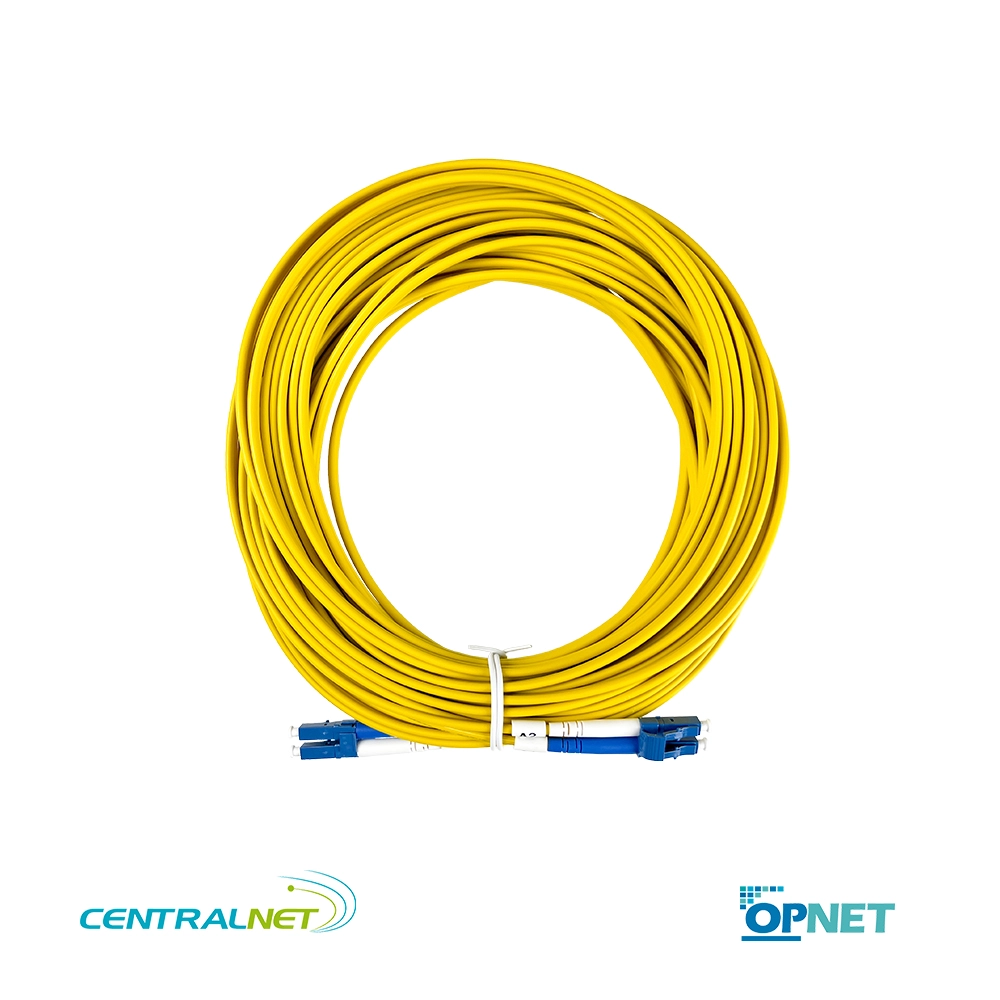

Jumper Duplex LC LC Monomodo 15mts UPC: Tendido por Escaleras Portacables y Backbone Intra-Sala para Telecomunicaciones
El Jumper Duplex LC LC Monomodo 15mts UPC de OPNET es un patch cord de recorrido medio-largo diseñado estratégicamente para el despliegue en centrales de telecomunicaciones de gran envergadura, nodos FTTH de gran tamaño y data centers de alta densidad. Fabricado con fibra monomodo de 9/125µm y conectores LC dúplex con férulas de cerámica de 1.5mm, este cable es la herramienta fundamental para el tendido por escaleras portacables superiores o para el backbone intra-sala. Su longitud exacta de 15 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la solución definitiva para interconectar ODFs y equipos activos (OLTs, switches de core) cuando están separados por distancias considerables dentro del mismo recinto, garantizando la integridad de la señal a larga distancia con una gestión de cables impecable.
¿Por qué elegir este Jumper Duplex LC LC Monomodo 15mts UPC?
Este modelo está ingenierilmente pensado para ingenieros de telecomunicaciones y jefes de planta que necesitan cubrir distancias físicas largas dentro de una misma sala o nodo, manteniendo un orden visual y normativo estricto:
- Longitud de 15 metros para tendido por escaleras portacables y backbone intra-sala: Diseñada específicamente para recorrer escaleras portacables superiores de un extremo a otro de una sala de gran formato, o para conectar racks en nodos FTTH/Shelters donde los gabinetes están muy separados, proporcionando la holgura exacta para el ruteo sin generar el exceso de cable que dificulta el mantenimiento.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm permite transmitir señales a kilómetros de distancia sin dispersión modal, siendo el estándar absoluto para redes GPON, FTTH, enlaces WAN y redes de transporte óptico (DWDM/CWDM).
- Conectores LC dúplex de alta densidad: El formato LC con férula de cerámica de 1.5mm y mecanismo de fijación «Plug» permite duplicar la cantidad de puertos en los paneles de parcheo y equipos activos, optimizando al máximo el espacio en los racks de telecomunicaciones.
- Pulido UPC de alta precisión: Garantiza una pérdida por retorno (Return Loss) de ≥23 dB y una pérdida de inserción ≤0.30 dB, asegurando que la señal óptica monomodo llegue limpia y estable a los equipos de transmisión, crítico para mantener la estabilidad de enlaces de datos y video.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
- Resistencia a la manipulación y tracción: Diseñado para soportar fuertes tracciones (>100 N) durante su instalación por escaleras portacables o bandejas superiores, asegurando que las férulas de cerámica no se fracturen al manipular el cable para su posicionamiento.
Especificaciones técnicas del Jumper Duplex LC LC Monomodo 15mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conectores: LC a LC (Dúplex)
- Mecanismo de Fijación: Tipo Plug (Push-Pull)
- Cuerpo del Conector: Plástico de ingeniería
- Material de Férula: Cerámica de alta precisión (1.5 mm)
- Tolerancia de Férula: 125 ± 1 µm (SM)
- Pulido: UPC (Ultra Physical Contact)
- Longitud: 15 metros
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex LC LC Monomodo 15mts UPC
Es el componente preferido para el despliegue en infraestructuras de telecomunicaciones de gran envergadura:
- Tendido por escaleras portacables superiores: Recorrido organizado desde un ODF en un extremo de la sala hacia un equipo de transmisión en el extremo opuesto, subiendo y bajando por las escaleras portacables del techo sin generar tensión en los conectores.
- Backbone intra-sala en centrales telefónicas: Interconexión de switches de núcleo o agregación en salas de gran formato donde los racks no están enfrentados en un pasillo corto, sino separados por varias filas de gabinetes.
- Nodos FTTH y shelters de gran formato: Tendido dentro de gabinetes de calle de gran tamaño o shelters donde los splitters, ODFs y los equipos activos (OLTs) están físicamente muy alejados entre sí dentro del mismo recinto.
- Cross-connects en data centers de gran envergadura: Conexión entre el panel de distribución principal (MDA) y los racks de equipos (EDA) en data centers de gran superficie donde la distancia física supera los 10 metros pero no justifica un cable de 20 o 30 metros.
- Sistemas CATV y transporte (DWDM/CWDM): Parcheo de equipos de multiplexación donde la fibra monomodo es obligatoria y se exige un orden visual estricto en recorridos largos por bandejas.
Beneficios únicos para tu infraestructura
- Holgura exacta para escaleras portacables (Longitud «Goldilocks»): Los 15 metros proporcionan el margen exacto para subir y bajar por escaleras portacables o cruzar salas de gran formato, manteniendo el radio de curvatura seguro y evitando el «slack» sobrante que generan los cables de 20 o 30 metros.
- Integridad del enlace (cero acopladores intermedios): Al usar un solo cable de 15 metros, evitas la necesidad de unir tres cables de 5 metros con acopladores LC-LC, eliminando puntos críticos de suciedad y atenuación vitales para mantener el presupuesto óptico en transceptores de larga distancia (LR/ER/ZR).
- Alcance ilimitado (dentro del presupuesto óptico): Al utilizar fibra monomodo 9/125µm, el cable no introduce dispersión modal, permitiendo que los equipos de transporte óptico operen a su máxima capacidad sin degradación.
- Mantenimiento acelerado: En caso de falla, un técnico puede identificar y rastrear el cable amarillo de 15 metros de extremo a extremo en segundos, sin tener que buscar acopladores ocultos en las bandejas superiores.
- Robustez certificada: Las pruebas de tracción, torsión y curvatura estática (según estándares Telcordia e IEC) garantizan que el jumper mantendrá su rendimiento óptico incluso al ser ruteado por esquinas de 90° en escaleras metálicas.
El Jumper Duplex LC LC Monomodo 15mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones y técnicos de campo que buscan orden, alcance y alta densidad en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores LC de precisión y una longitud calculada para el tendido por escaleras portacables y backbone intra-sala lo convierte en un componente esencial para cualquier central telefónica, nodo FTTH o data center de gran formato.
