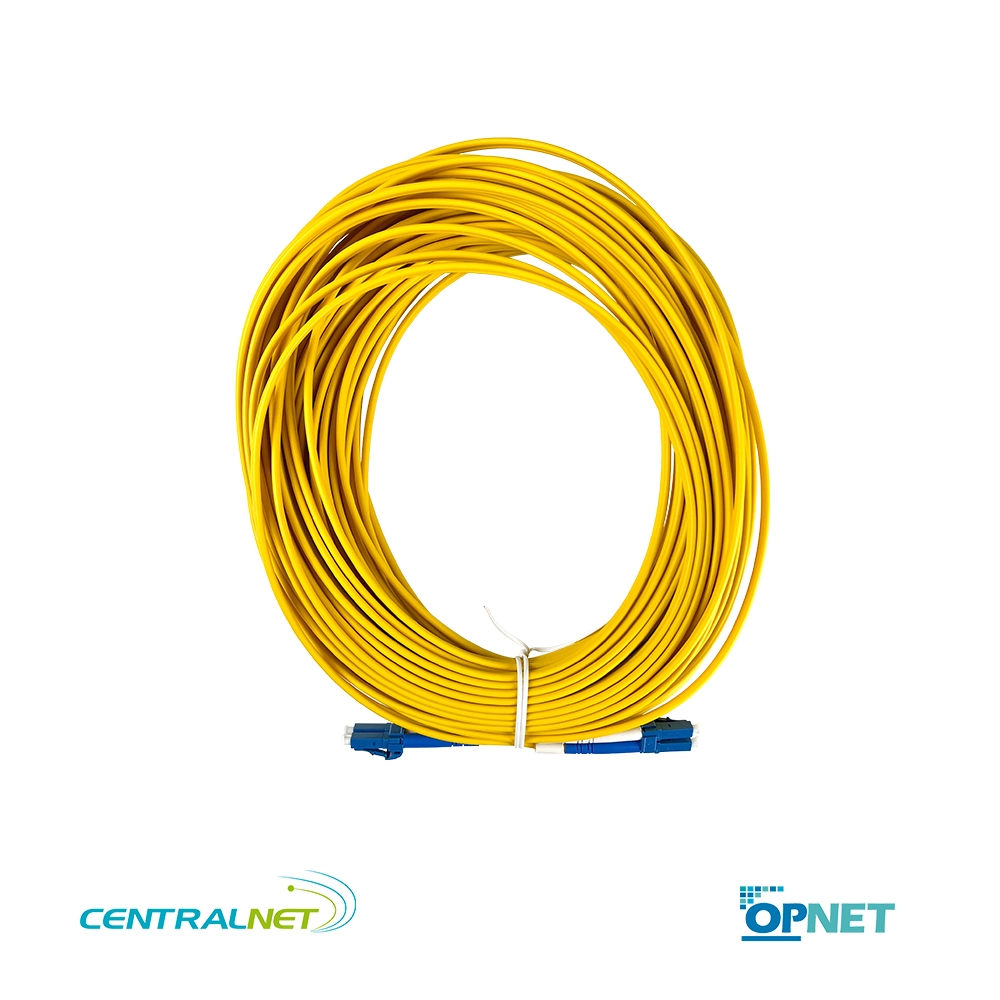

Jumper Duplex LC LC Monomodo 30mts UPC: Gran Envergadura y Tramo Continuo para Backbones Inter-Edificios
El Jumper Duplex LC LC Monomodo 30mts UPC de OPNET es un patch cord de gran envergadura diseñado para resolver los desafíos de interconexión a larga distancia dentro de campus corporativos, universidades y centrales de telecomunicaciones de gran formato. Fabricado con fibra monomodo de 9/125µm y conectores LC dúplex de alta precisión, este cable permite tender un enlace óptico continuo de 30 metros sin interrupciones. Su chaqueta LSZH (Low Smoke Zero Halogen) y su resistencia a la tracción lo convierten en la herramienta definitiva para conectar el MDF de un edificio con el IDF de otro, o para enlazar shelters exteriores con la sala de equipos principal, garantizando la integridad absoluta de la señal para redes de transporte, DWDM y FTTH.
¿Por qué elegir este Jumper Duplex LC LC Monomodo 30mts UPC?
Este modelo está ingenierilmente pensado para ingenieros de redes WAN, operadores ISP y jefes de planta que necesitan cubrir distancias físicas considerables entre recintos sin comprometer el presupuesto óptico:
- Longitud de 30 metros (tramo continuo «cero acopladores»): Diseñada para recorrer ductos, bandejas externas o pisos técnicos entre edificios o shelters. Al ser un solo tramo continuo, elimina por completo la necesidad de usar múltiples cables cortos unidos por acopladores, erradicando las pérdidas por inserción acumuladas y los puntos críticos de suciedad en el recorrido.
- Fibra monomodo 9/125µm para ultra larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga y ultra larga distancia (LR, ER, ZR, ZR+) que operan desde 10 km hasta más de 120 km en redes DWDM/Coherentes.
- Conectores LC dúplex de alta densidad: El formato LC con férula de cerámica de 1.5mm permite maximizar la cantidad de hilos en los ODFs de distribución principal (MDF) y en los routers de core, optimizando el espacio en las salas de entrada de fibra (Meet-Me Rooms).
- Pulido UPC de alta precisión: Garantiza una pérdida por retorno (Return Loss) de ≥23 dB y una pérdida de inserción ≤0.30 dB, asegurando que la señal láser no sufra reflexiones que puedan desestabilizar los transmisores DWDM de alta potencia.
- Seguridad LSZH en ductos compartidos: Al tratarse de un cable de 30 metros que probablemente cruzará bandejas compartidas con cableado eléctrico o ductos de ventilación entre edificios, la chaqueta LSZH es obligatoria para evitar la propagación de llamas y la emisión de humos tóxicos.
- Alta resistencia a la tracción (>100 N): Fabricado para soportar la tensión física de ser «jalado» o ruteado a través de tuberías, curvas y canaletas de 30 metros de largo sin que las férulas de cerámica se desalineen o fracturen.
Especificaciones técnicas del Jumper Duplex LC LC Monomodo 30mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conectores: LC a LC (Dúplex)
- Mecanismo de Fijación: Tipo Plug (Push-Pull)
- Cuerpo del Conector: Plástico de ingeniería
- Material de Férula: Cerámica de alta precisión (1.5 mm)
- Tolerancia de Férula: 125 ± 1 µm (SM)
- Pulido: UPC (Ultra Physical Contact)
- Longitud: 30 metros
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex LC LC Monomodo 30mts UPC
Es el componente preferido para infraestructuras de telecomunicaciones de gran escala:
- Backbone de campus (Inter-Building): Interconexión de los paneles de distribución (ODF) del edificio principal (MDF) con los racks de distribución (IDF) de edificios adyacentes a través de ductos subterráneos o bandejas externas.
- Enlaces entre shelters y centrales (Meet-Me Rooms): Tendido desde los gabinetes exteriores de FTTH o celdas de telecomunicaciones hacia la sala de routers de core ubicada en el interior del recinto.
- Redes de transporte DWDM/CWDM de gran formato: Interconexión de multiplexores ópticos en salas de gran envergadura donde se requiere un enlace continuo y sin reflexiones para proteger los láseres de alta potencia.
- Data centers hiperscale: Cross-connects de extremo a extremo en pasillos de data centers masivos, conectando las salas de entrada de fibra (MMR) con las jaulas de servidores ubicadas a 30 metros de distancia.
- Redes de telecomunicaciones y WAN: Puentes de larga distancia dentro de centrales telefónicas donde la distancia física entre la sala de transmisión y la sala de conmutación supera los 20 metros.
Beneficios únicos para tu infraestructura
- Protección absoluta del presupuesto óptico (Link Loss Budget): En enlaces de 80km o 120km (ZR/ZR+), cada acoplador intermedio resta valiosos decibeles y genera reflexiones. Un tramo continuo de 30m garantiza que la señal llegue al transceptor con la máxima potencia y pureza espectral.
- Cero «spaghetti» en ductos y bandejas: Evita el caos de tener múltiples cables cortos parcheados con acopladores dentro de las canaletas o ductos entre edificios, facilitando enormemente el mantenimiento y la documentación de la red.
- Resistencia al estrés de instalación (Pulling Strength): Su diseño soporta más de 100 Newtons de tracción, lo que da a los instaladores la tranquilidad de poder guiar el cable por tuberías con curvas de 30 metros sin dañar el núcleo de vidrio ni desalinear las férulas.
- Seguridad normativa en cruces de edificios: La chaqueta LSZH asegura el cumplimiento de las normativas de seguridad contra incendios en cruces entre recintos, plenums y ductos de ventilación compartidos.
- Mantenimiento simplificado: Un solo cable amarillo de 30 metros con etiquetas en ambos extremos es infinitamente más fácil de auditar, certificar con OTDR y reemplazar que una cadena de múltiples jumpers interconectados.
El Jumper Duplex LC LC Monomodo 30mts UPC de OPNET representa la elección de grado profesional para ingenieros de redes WAN, operadores de campus y arquitectos de data centers que exigen continuidad, alcance y robustez en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores LC de precisión y una longitud de 30 metros en un solo tramo lo convierte en el aliado perfecto para backbones inter-edificios y enlaces críticos de transporte óptico.
