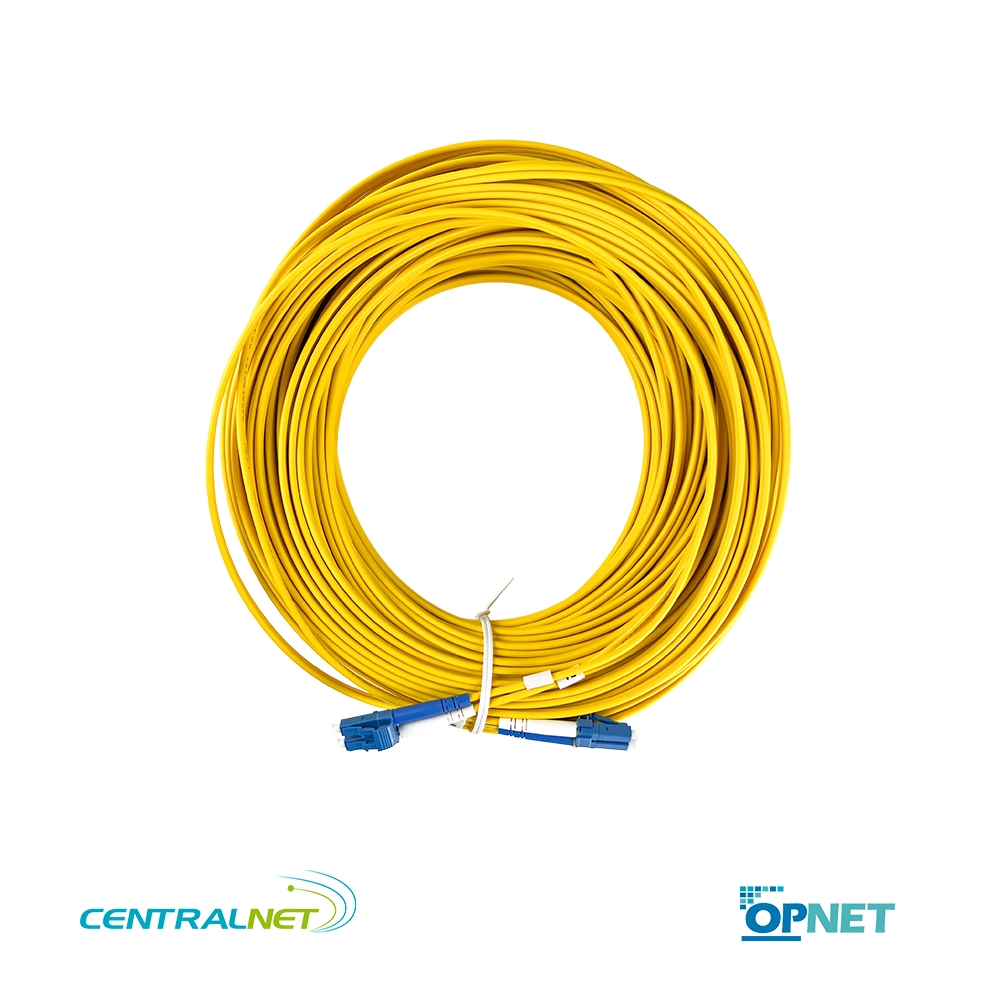

Jumper Duplex LC LC Monomodo 50m UPC: Gran Envergadura y Tramo Continuo para Backbones Inter-Building
El Jumper Duplex LC LC Monomodo 50m UPC de OPNET es un patch cord de gran envergadura que trasciende la categoría de cable de parcheo para consolidarse como un enlace de backbone corto, continuo y de grado exterior/interior. Fabricado con fibra monomodo de 9/125µm y conectores LC dúplex de alta precisión, este cable permite tender un enlace óptico ininterrumpido de 50 metros. Su chaqueta LSZH (Low Smoke Zero Halogen) y su excepcional resistencia a la tracción lo convierten en la herramienta definitiva para interconectar edificios adyacentes en campus corporativos, cruzar patios interiores mediante ductos subterráneos o enlazar salas de entrada (Meet-Me Rooms) con data centers remotos, garantizando la integridad absoluta de la señal y eliminando por completo los puntos de falla de los acopladores intermedios.
¿Por qué elegir este Jumper Duplex LC LC Monomodo 50m UPC?
Este modelo está ingenierilmente pensado para arquitectos de redes, ingenieros de telecomunicaciones y jefes de infraestructura que necesitan cubrir distancias físicas masivas sin comprometer el presupuesto óptico ni la seguridad mecánica del enlace:
- Longitud masiva de 50 metros (tramo continuo «cero acopladores»): Diseñada para reemplazar cadenas de cables cortos. Al ser un solo tramo continuo de 50 metros, elimina por completo la necesidad de usar múltiples cables de 5 metros unidos por acopladores, erradicando las pérdidas por inserción acumuladas y los puntos críticos de suciedad, humedad o reflexión en el recorrido.
- Alta resistencia a la tracción (>100 N) para instalación en ductos: Fabricado para soportar la tensión física extrema de ser «jalado» o ruteado a través de tuberías, celestinas y bandejas de 50 metros de largo, asegurando que las férulas de cerámica de 1.5mm no se desalineen o fracturen durante la instalación.
- Fibra monomodo 9/125µm para larga distancia y DWDM: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de ultra larga distancia (LR, ER, ZR, ZR+) y equipos de transporte óptico (DWDM/CWDM) que operan desde 10 km hasta más de 120 km.
- Conectores LC dúplex de alta densidad: El formato LC con férula de cerámica de 1.5mm y mecanismo «Plug» permite maximizar la cantidad de hilos en los paneles de distribución principal (MDF) y en los routers de core, optimizando el espacio en las salas de entrada de fibra.
- Seguridad LSZH en grandes recorridos y plenums: Al tratarse de un cable de 50 metros que cruzará ductos compartidos, pisos técnicos, celestinas o bandejas elevadas entre edificios, la chaqueta LSZH es obligatoria por normativa para evitar la propagación de llamas y la emisión de humos tóxicos en caso de siniestro.
- Pulido UPC de alta precisión: Garantiza una pérdida por retorno (Return Loss) de ≥23 dB y una pérdida de inserción ≤0.30 dB, asegurando que la señal láser no sufra reflexiones que puedan desestabilizar los transmisores de alta potencia.
Especificaciones técnicas del Jumper Duplex LC LC Monomodo 50m UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: LC / UPC (Férula cerámica 1.5 mm, Cuerpo Plástico, Tipo Plug)
- Conector B: LC / UPC (Férula cerámica 1.5 mm, Cuerpo Plástico, Tipo Plug)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Pulido: UPC (Ultra Physical Contact)
- Longitud: 50 metros
- Tipo de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Configuración: Duplex (2 fibras)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex LC LC Monomodo 50m UPC
Es el componente preferido para infraestructuras de telecomunicaciones de gran escala que exigen continuidad absoluta en distancias extendidas:
- Interconexión de edificios (Inter-Building) en campus: Tendido continuo entre la sala de equipos principal de un edificio y el rack de distribución de un edificio adyacente, cruzando patios interiores, estacionamientos o ductos subterráneos de hasta 50 metros.
- Tendido por ductos subterráneos o celestinas: Ruteo de enlaces monomodo críticos a través de infraestructuras de contención de 50 metros donde no se permite el uso de acopladores intermedios por riesgo de suciedad, humedad o falla mecánica.
- Data centers hiperscale y salas de entrada (Meet-Me Rooms): Interconexión de la sala de entrada de fibra del operador (MMR) con los routers de core ubicados en el data center principal, cruzando pasillos de servicio o bandejas elevadas de gran longitud.
- Backbone de grandes hospitales o centros corporativos: Enlaces continuos entre el MDF (Main Distribution Frame) y los IDF (Intermediate Distribution Frame) ubicados en alas remotas del mismo recinto o en pabellones adyacentes.
- Redes de transporte óptico (DWDM/CWDM): Interconexión de multiplexores ópticos en salas de gran envergadura donde se requiere un enlace continuo y sin reflexiones para proteger los costosos láseres de alta potencia y coherentes.
Beneficios únicos para tu infraestructura
- Protección absoluta del presupuesto óptico (Link Loss Budget): En enlaces de 40km, 80km o 120km (ER/ZR/ZR+), cada acoplador intermedio resta valiosos decibeles y genera reflexiones. Un tramo continuo de 50m garantiza que la señal llegue al transceptor con la máxima potencia y pureza espectral.
- Resistencia al estrés de instalación (Pulling Strength): Su diseño soporta más de 100 Newtons de tracción, dando a los instaladores la tranquilidad de poder guiar el cable por tuberías con curvas de 50 metros sin dañar el núcleo de vidrio ni desalinear las férulas de cerámica de 1.5mm.
- Cero «spaghetti» y trazabilidad simplificada: Evita el caos de tener múltiples cables cortos parcheados con acopladores dentro de las canaletas o ductos entre edificios. Un solo cable amarillo de 50 metros con etiquetas en ambos extremos es infinitamente más fácil de auditar, certificar con OTDR y reemplazar.
- Seguridad normativa en ductos compartidos: La chaqueta LSZH asegura el cumplimiento estricto de las normativas de seguridad contra incendios en cruces entre recintos, plenums y ductos de ventilación compartidos de gran longitud.
- Alcance ilimitado (sin dispersión modal): Al utilizar fibra monomodo 9/125µm en un tramo continuo, el cable no introduce dispersión modal, permitiendo que los equipos de transporte óptico operen a su máxima capacidad y distancia sin degradación de la señal.
El Jumper Duplex LC LC Monomodo 50m UPC de OPNET representa la elección de grado profesional para arquitectos de redes, ingenieros de telecomunicaciones y operadores de campus que exigen continuidad absoluta, alta densidad y alcance en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores LC de precisión y una longitud de 50 metros en un solo tramo lo convierte en el aliado perfecto para backbones inter-building y enlaces críticos donde la conexión no puede fallar.
Encuentra este y otros productos especializados en conectividad e instrumentación para fibra óptica en Centralnet.
