Jumper Duplex LC LC Monomodo 5mts UPC: Medio Recorrido y Gestión Impecable para Redes de Telecomunicaciones

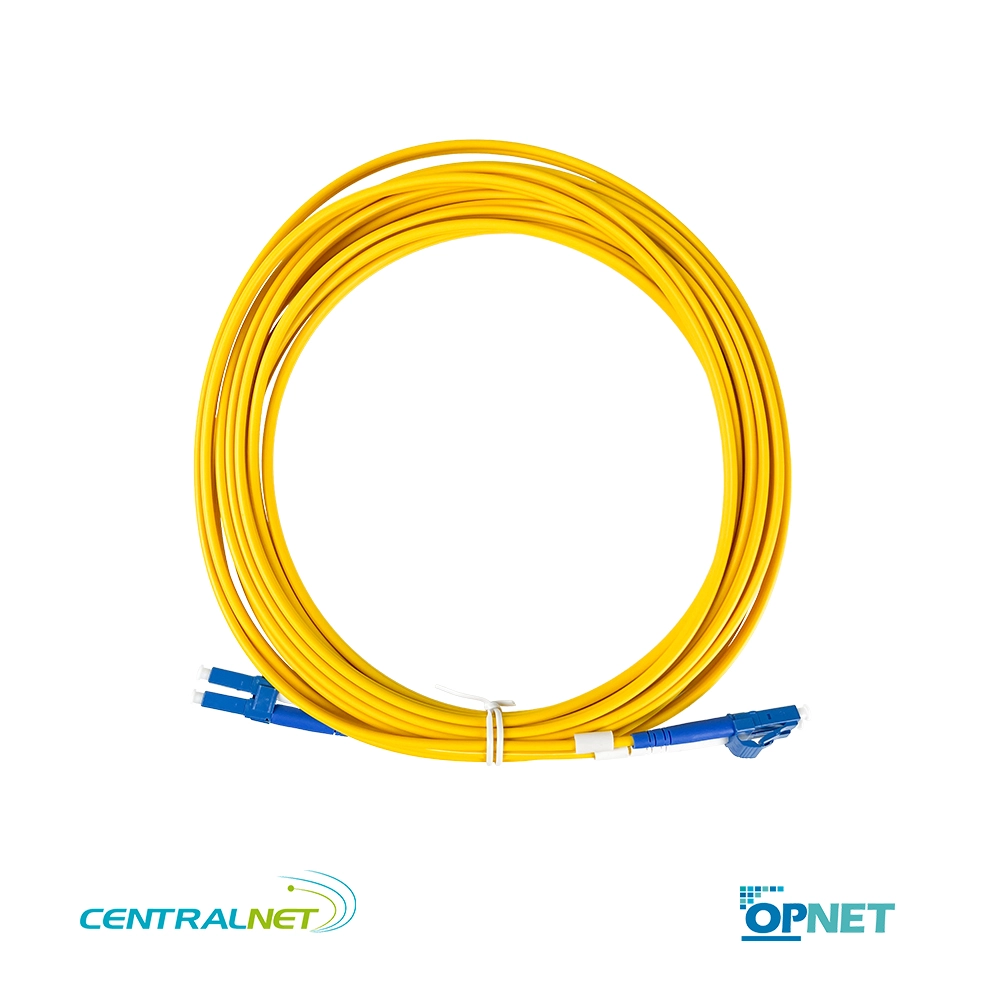

El Jumper Duplex LC LC Monomodo 5mts UPC de OPNET es un patch cord de medio recorrido diseñado estratégicamente para el despliegue ordenado en centrales de telecomunicaciones, centros de datos y redes de acceso. Fabricado con fibra monomodo de 9/125µm y conectores LC dúplex con férulas de cerámica de 1.5mm, este cable es la herramienta fundamental para interconectar equipos activos (OLTs, switches, multiplexores) con los paneles de distribución óptica (ODF) cuando existe una distancia física de varios metros entre ellos. Su longitud exacta de 5 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la solución definitiva para el ruteo por bandejas portacables, el cruce de pasillos cortos y los cross-connects en redes FTTH, backbone corporativo y telecomunicaciones, garantizando la integridad de la señal a larga distancia con una gestión de cables impecable.
¿Por qué elegir este Jumper Duplex LC LC Monomodo 5mts UPC?
Este modelo está ingenierilmente pensado para instaladores de redes de telecomunicaciones que necesitan cubrir distancias intermedias exactas sin sacrificar el orden en los racks:
- Longitud de 5 metros para ruteo por bandejas y pasillos cortos: Diseñada específicamente para tender desde un ODF en un rack hacia un equipo de transmisión ubicado en el rack del extremo opuesto de un pasillo corto, o para recorrer bandejas portacables superiores e inferiores. Proporciona la holgura exacta para pasar por los organizadores verticales sin tensar el conector ni generar bucles excesivos.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm permite transmitir señales a kilómetros de distancia sin dispersión modal, siendo el estándar absoluto para redes GPON, FTTH, enlaces WAN y redes de transporte óptico (DWDM/CWDM).
- Conectores LC dúplex de alta densidad: El formato LC con férula de cerámica de 1.5mm y mecanismo de fijación «Plug» permite duplicar la cantidad de puertos en los paneles de parcheo y equipos activos, optimizando al máximo el espacio en los racks de telecomunicaciones.
- Pulido UPC de alta precisión: Garantiza una pérdida por retorno (Return Loss) de ≥23 dB y una pérdida de inserción ≤0.30 dB, asegurando que la señal óptica monomodo llegue limpia y estable a los equipos de transmisión, crítico para enlaces de datos y video.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
- Resistencia a la manipulación: Diseñado para soportar fuertes tracciones (>100 N) y más de 1.000 ciclos de conexión, ideal para el tráfico intenso en racks de telecomunicaciones donde los equipos se reconfiguran o extraen frecuentemente para mantenimiento.
Especificaciones técnicas del Jumper Duplex LC LC Monomodo 5mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conectores: LC a LC (Dúplex)
- Mecanismo de Fijación: Tipo Plug (Push-Pull)
- Cuerpo del Conector: Plástico de ingeniería
- Material de Férula: Cerámica de alta precisión (1.5 mm)
- Tolerancia de Férula: 125 ± 1 µm (SM)
- Pulido: UPC (Ultra Physical Contact)
- Longitud: 5 metros
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex LC LC Monomodo 5mts UPC
Es el componente preferido para el despliegue y mantenimiento de redes de telecomunicaciones con requerimientos de ruteo:
- Cross-connects entre racks adyacentes: Interconexión de ODFs y equipos de transmisión ubicados en racks separados por un pasillo corto en centrales de telecomunicaciones o data centers.
- Ruteo por bandejas portacables: Tendido organizado desde un panel de distribución óptica hacia un equipo activo, recorriendo bandejas superiores o inferiores sin generar tensión en los conectores.
- Redes de acceso FTTH / GPON: Conexión desde los puertos de los splitters o paneles de distribución hacia los equipos OLT en centrales donde los gabinetes no están físicamente pegados.
- Backbone de campus y edificios: Interconexión de switches de núcleo o agregación en gabinetes de telecomunicaciones donde se requiere un ruteo limpio por los organizadores laterales o verticales del rack.
- Sistemas CATV, RFoG y transporte (DWDM/CWDM): Parcheo de equipos de cabecera y nodos ópticos donde la fibra monomodo es obligatoria y se exige un orden visual estricto en los racks de distribución.
Beneficios únicos para tu infraestructura
- Holgura controlada para bandejas (Longitud «Goldilocks»): Los 5 metros proporcionan el margen exacto para que el cable pase por las anillas o dedos organizadores del rack y cruce pequeños espacios, manteniendo el radio de curvatura seguro y evitando el «slack» sobrante que generan los cables de 10 o 15 metros.
- Flujo de aire (Airflow) optimizado: Al evitar los bucles de cable sobrante que caen sobre los equipos, se mantiene el flujo de aire libre en los racks de telecomunicaciones, mejorando la refrigeración de los equipos activos (OLTs, switches) y reduciendo el consumo energético.
- Alcance ilimitado (dentro del presupuesto óptico): Al utilizar fibra monomodo 9/125µm, el cable no introduce dispersión modal, permitiendo que los transceptores LR, ER o ZR alcancen sus distancias máximas (desde 10 km hasta 80 km) sin degradación de la señal.
- Mantenimiento acelerado: En caso de falla o reconfiguración, un técnico puede identificar y retirar el enlace en segundos sin tener que desenredar marañas de cables de mayor longitud que cruzan por encima de otros puertos críticos.
- Robustez certificada: Las pruebas de tracción, torsión y curvatura estática (según estándares Telcordia e IEC) garantizan que el jumper mantendrá su rendimiento óptico incluso en entornos de alta manipulación durante el despliegue de redes.
El Jumper Duplex LC LC Monomodo 5mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones y técnicos de campo que buscan orden, precisión y alta densidad en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores LC de precisión y una longitud calculada para el ruteo por bandejas y cross-connects lo convierte en un componente esencial para cualquier proyecto de FTTH, backbone o redes de transporte óptico.
