Descripción

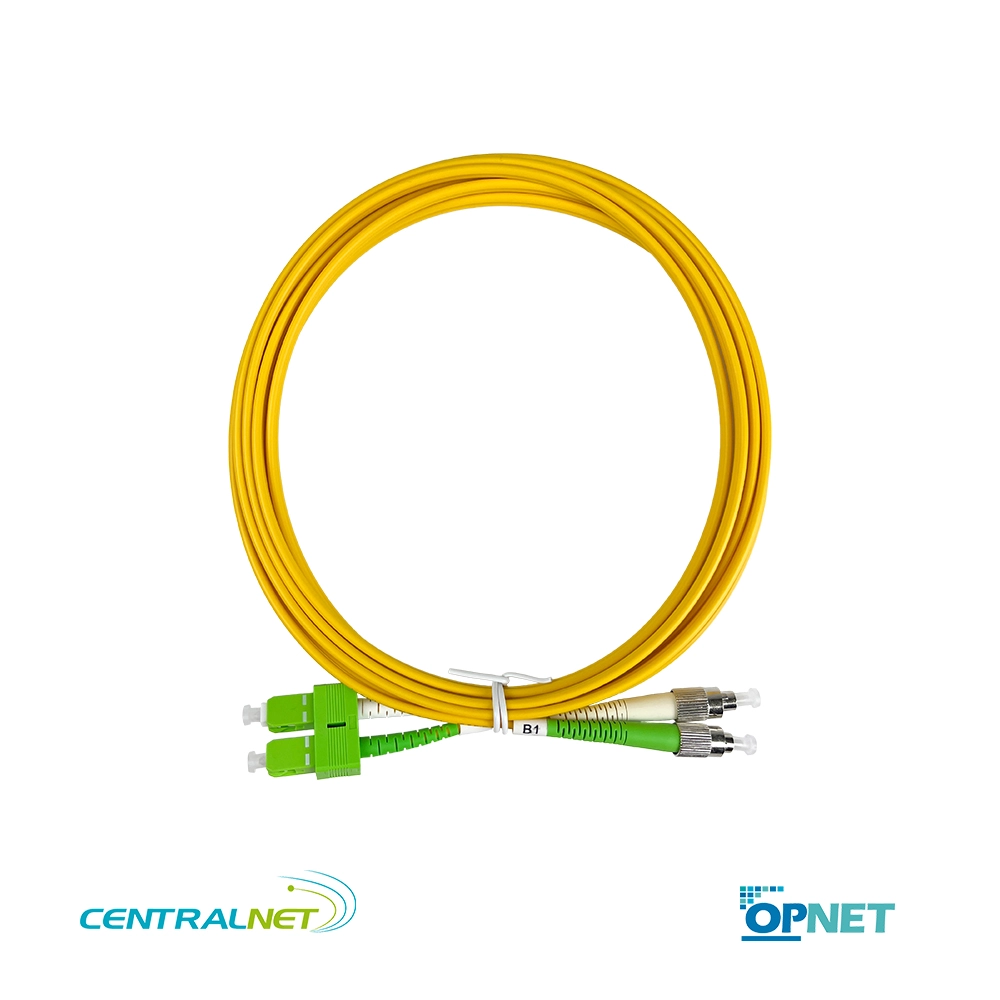

Jumper Duplex SC FC Monomodo 3mts APC: Doble Supresión de Reflexiones y Seguridad Mecánica para Redes CATV, RFoG y PON
El Jumper Duplex SC FC Monomodo 3mts APC de OPNET es un patch cord híbrido de especialidad diseñado para infraestructuras de fibra óptica donde la reflexión de la señal degrada críticamente el servicio. Fabricado con fibra monomodo de 9/125µm, este cable único integra un conector SC con pulido APC en un extremo y un conector FC con pulido APC en el otro. Su longitud de 3 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para el parcheo en racks de cabecera de CATV, redes RFoG y distribución PON, combinando la rapidez de manipulación del SC con la seguridad mecánica anti-vibración de la rosca FC, todo garantizando una supresión de reflexiones extrema.
¿Por qué elegir este Jumper Duplex SC FC Monomodo 3mts APC?
Este modelo híbrido está ingenierilmente pensado para ingenieros de telecomunicaciones, operadores de CATV y técnicos de certificación que no pueden permitirse reflexiones ópticas ni desconexiones accidentales en sus enlaces críticos:
- Doble pulido APC de 8° (Return Loss ≥60 dB): Ambos conectores cuentan con un ángulo de pulido de 8° que desvía la luz reflejada hacia la chaqueta de la fibra, garantizando una pérdida de retorno superior a 60 dB, eliminando las interferencias (ghosting) en señales de video analógico y mejorando drásticamente la relación señal-ruido (SNR) en redes RFoG y PON.
- Conectividad híbrida SC (Push-Pull) a FC (Rosca Metálica): Permite conectar directamente paneles de distribución o transmisores de cabecera (SC/APC) hacia equipos de instrumentación, OTDRs o nodos remotos (FC/APC) que exigen la seguridad absoluta de la rosca metálica, eliminando la necesidad de adaptadores híbridos que suman atenuación.
- Identificación visual estándar (cuerpo verde): Siguiendo la norma internacional, tanto el conector SC como el FC cuentan con componentes de color verde (o indicación verde en el cuerpo metálico), permitiendo a los técnicos identificar visualmente que se trata de un enlace de alta supresión de reflexiones, previniendo el error catastrófico de conectarlo en un puerto UPC.
- Longitud de 3 metros para parcheo intra-rack: Diseñada específicamente para tender dentro del mismo rack de cabecera o entre gabinetes estrictamente adyacentes, proporcionando la holgura exacta para pasar por los organizadores verticales sin tensar la rosca del FC ni generar bucles que obstruyan el flujo de aire.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga distancia y equipos de transporte óptico que operan en redes de acceso y distribución.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
Especificaciones técnicas del Jumper Duplex SC FC Monomodo 3mts APC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad y el estándar APC:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: SC / APC (Férula 2.5 mm, Cuerpo Plástico/Verde, Push-Pull, 8°)
- Conector B: FC / APC (Férula 2.5 mm, Cuerpo Metálico/Verde, Tipo Rosca, 8°)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 3 metros
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 60 dB (Crítico para APC en ambos lados)
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex SC FC Monomodo 3mts APC
Es el componente preferido para el despliegue y mantenimiento de redes donde la reflexión óptica y la seguridad mecánica son enemigas críticas:
- Cabeceras de redes CATV y RFoG: Parcheo de transmisores de video, amplificadores ópticos y nodos de distribución (SC/APC) hacia equipos de medición o paneles de respaldo que exigen la rosca FC/APC para evitar micro-desconexiones.
- Redes de acceso PON (GPON / EPON / XGS-PON): Interconexión desde los puertos de las OLT o splitters (SC/APC) hacia equipos de prueba o nodos remotos (FC/APC) ubicados en el mismo rack de cabecera.
- Broadcast y audio/video profesional: Enlaces de fibra en estudios o unidades móviles donde los equipos de transmisión (SC/APC) deben conectarse a pedestales de cámaras o routers de video (FC/APC) que sufren vibraciones constantes.
- Pruebas y certificación con OTDR: Conexión de los puertos FC/APC de un OTDR o Power Meter hacia los ODFs de campo o splitters (SC/APC) para medir la atenuación de la red sin dañar los láseres del equipo de medición.
- Mantenimiento de redes FTTH: Reparación o ampliación de enlaces en centrales donde la infraestructura pasiva es SC/APC y los equipos activos o de instrumentación heredada mantienen puertos FC/APC.
Beneficios únicos para tu infraestructura
- Supresión total de reflexiones (Return Loss ≥60 dB): Al usar el pulido APC de 8° en ambos extremos, se elimina por completo el «ruido» óptico que viaja de regreso hacia el transmisor, siendo absolutamente obligatorio para que las redes CATV no presenten nieve en la pantalla y las redes PON mantengan su estabilidad a largo plazo.
- Seguridad mecánica en un extremo, rapidez en el otro: La rosca metálica del FC protege la conexión en entornos donde el equipo puede ser movido o vibrar, mientras que el Push-Pull del SC acelera el mantenimiento y las tareas de parcheo diario en el panel de distribución.
- Identificación visual a prueba de errores: El color verde en ambos conectores alerta inmediatamente a cualquier técnico de que está manipulando un enlace APC, previniendo el error catastrófico de conectar un cable APC en un puerto UPC (o viceversa), lo cual degradaría el rendimiento del enlace.
- Cero adaptadores intermedios: Al usar un jumper híbrido directo de 3 metros, evitas insertar un adaptador híbrido (SC-FC) en un patch panel, lo que reduce la atenuación total del enlace y el riesgo de que un acoplador se ensucie o falle a mitad del recorrido.
- Robustez certificada: Las pruebas de tracción, torsión y curvatura estática (según estándares Telcordia e IEC) garantizan que el jumper mantendrá su rendimiento óptico y su delicado pulido de 8° incluso en entornos de alta manipulación.
El Jumper Duplex SC FC Monomodo 3mts APC de OPNET representa la elección confiable para ingenieros de telecomunicaciones, operadores de CATV y técnicos de FTTH que buscan supresión de reflexiones, seguridad mecánica y rapidez de manipulación en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores híbridos APC de precisión y chaqueta LSZH lo convierte en un componente esencial para cualquier proyecto de video sobre fibra, RFoG o redes PON.
Encuentra este y otros productos especializados en conectividad e instrumentación para fibra óptica en Centralnet.
