Descripción

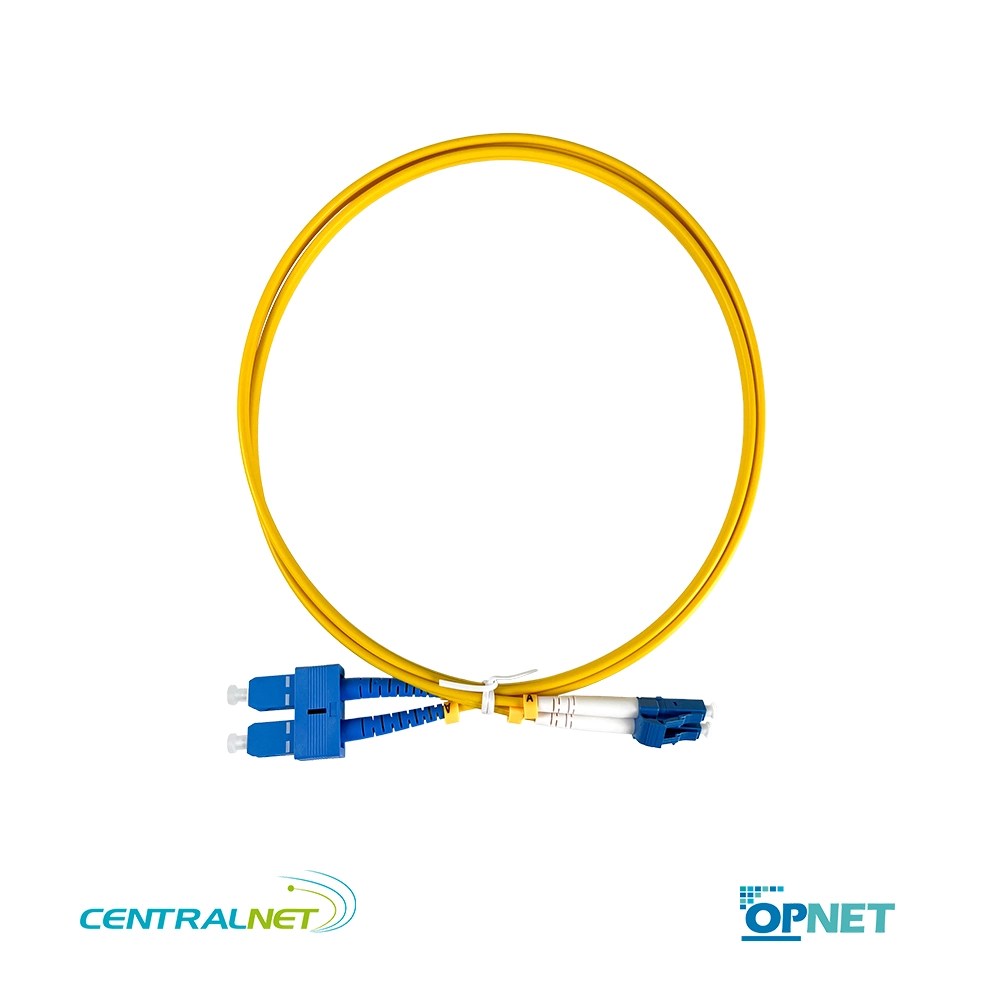

Jumper Duplex SC LC Monomodo 1mts UPC: Precisión Milimétrica para Migraciones en Espacios Reducidos
El Jumper Duplex SC LC Monomodo 1mts UPC de OPNET es un patch cord híbrido de longitud ultra-corta diseñado estratégicamente para los escenarios más exigentes de modernización de redes donde el espacio físico es crítico. Fabricado con fibra monomodo de 9/125µm, este cable integra un conector SC de fijación Push-Pull en un extremo (para paneles legacy) y un conector LC de alta densidad en el otro (para equipos activos modernos). Su longitud exacta de 1 metro y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para conectar ODFs antiguos con OLTs, switches o equipos de transporte ubicados en la misma unidad de rack, eliminando por completo el «slack» (cable sobrante) y optimizando el flujo de aire en centrales de telecomunicaciones.
¿Por qué elegir este Jumper Duplex SC LC Monomodo 1mts UPC?
Este modelo híbrido está ingenierilmente pensado para ingenieros de telecomunicaciones que deben migrar infraestructuras legacy a alta velocidad en espacios físicos extremadamente reducidos:
- Longitud ultra-corta de 1 metro (cero slack en migración): Diseñado específicamente para conectar un panel de distribución óptica (ODF) legacy con un equipo activo de alta densidad ubicados en la misma unidad de rack (U), en gabinetes espalda con espalda o en posiciones adyacentes inmediatas, eliminando cualquier bucle o exceso de cable que obstruya la ventilación.
- Conectividad híbrida SC (Push-Pull) a LC (Plug): Permite la transición directa desde adaptadores SC heredados hacia puertos LC/SFP+ modernos sin necesidad de insertar acopladores híbridos intermedios, los cuales sumarían atenuación, reflexión y un punto crítico de suciedad en un espacio tan reducido.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm permite transmitir señales a kilómetros de distancia sin dispersión modal, siendo el estándar absoluto para redes GPON, FTTH, enlaces WAN y redes de transporte óptico (DWDM/CWDM).
- Máximo margen óptico (Power Budget): Al tener solo 1 metro de longitud, la atenuación del cable es prácticamente despreciable, entregando la máxima potencia óptica posible a los transceptores de larga distancia (LR/ER/ZR).
- Férulas de cerámica de doble diámetro: Integra una férula de 2.5mm para el lado SC y una férula de 1.5mm para el lado LC, asegurando el alineamiento perfecto del núcleo de 9µm en ambos tipos de conector.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware en salas de servidores, plenums y ductos compartidos.
Especificaciones técnicas del Jumper Duplex SC LC Monomodo 1mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: SC / UPC (Férula de cerámica 2.5 mm, Cuerpo Plástico, Push-Pull)
- Conector B: LC / UPC (Férula de cerámica 1.5 mm, Cuerpo Plástico, Plug)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 1 metro
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex SC LC Monomodo 1mts UPC
Es el componente preferido para escenarios de migración donde la distancia física entre el legado y lo moderno es mínima:
- Migración de equipos en la misma unidad de rack (U): Reemplazo de un switch antiguo (con puertos SC) por una OLT o equipo de transporte moderno (con módulos SFP/SFP+ LC) en la misma posición del gabinete, requiriendo un patch cord que no sobre.
- Conexiones «espalda con espalda»: Interconexión entre un ODF legacy montado en la parte trasera de un rack y un switch de alta densidad montado en la parte frontal del mismo gabinete o en el rack contiguo pegado.
- Patch panels de ultra alta densidad (HD): Armado de paneles de 96 o 144 puertos donde cada milímetro de cable sobrante impide el cierre de las tapas organizadoras o el acceso a puertos adyacentes.
- Laboratorios y bancos de pruebas monomodo: Configuración de test beds donde se requiere validar la interoperabilidad entre un equipo de prueba legacy (SC) y un transceptor moderno (LC) con la mínima atenuación posible.
- Gabinetes de telecomunicaciones compactos: Interconexión en racks de pared o gabinetes de 6U/9U donde el espacio horizontal es extremadamente limitado.
Beneficios únicos para tu infraestructura
- Eliminación total del «slack» en migraciones: Al usar exactamente 1 metro, evitas los «nidos de pájaro» de fibra que se generan al usar cables de 3 metros en espacios reducidos, logrando una central telefónica o data center visualmente impecable y profesional.
- Cero adaptadores híbridos intermedios: Al conectar directamente el puerto SC al LC, evitas insertar un acoplador híbrido en el patch panel, reduciendo la atenuación total, eliminando el riesgo de que el acoplador se ensucie en un espacio de difícil acceso y ahorrando espacio en el panel.
- Refrigeración máxima (Airflow): Al no haber cable excedente bloqueando los puertos, el flujo de aire de los ventiladores de los equipos activos no se ve obstruido, reduciendo la temperatura operativa y mejorando la eficiencia energética.
- Alcance ilimitado (dentro del presupuesto óptico): Al utilizar fibra monomodo 9/125µm en una longitud mínima, el cable no introduce dispersión modal ni atenuación significativa, permitiendo que los transceptores LR, ER o ZR operen a su máxima capacidad.
- Robustez certificada: Las pruebas de tracción, torsión y curvatura estática (según estándares Telcordia e IEC) garantizan que el jumper mantendrá su rendimiento óptico incluso en entornos de alta manipulación durante el despliegue de redes.
El Jumper Duplex SC LC Monomodo 1mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones y técnicos de campo que buscan precisión milimétrica, migración limpia y alta densidad en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores híbridos de precisión y una longitud calculada para conexiones directas lo convierte en un componente esencial para cualquier proyecto de modernización de redes FTTH, backbone o transporte óptico en espacios reducidos.
Encuentra este y otros productos especializados en conectividad e instrumentación para fibra óptica en Centralnet.
