Jumper Duplex SC LC Monomodo 3mts UPC: Conectividad Híbrida para la Migración de Redes de Telecomunicaciones

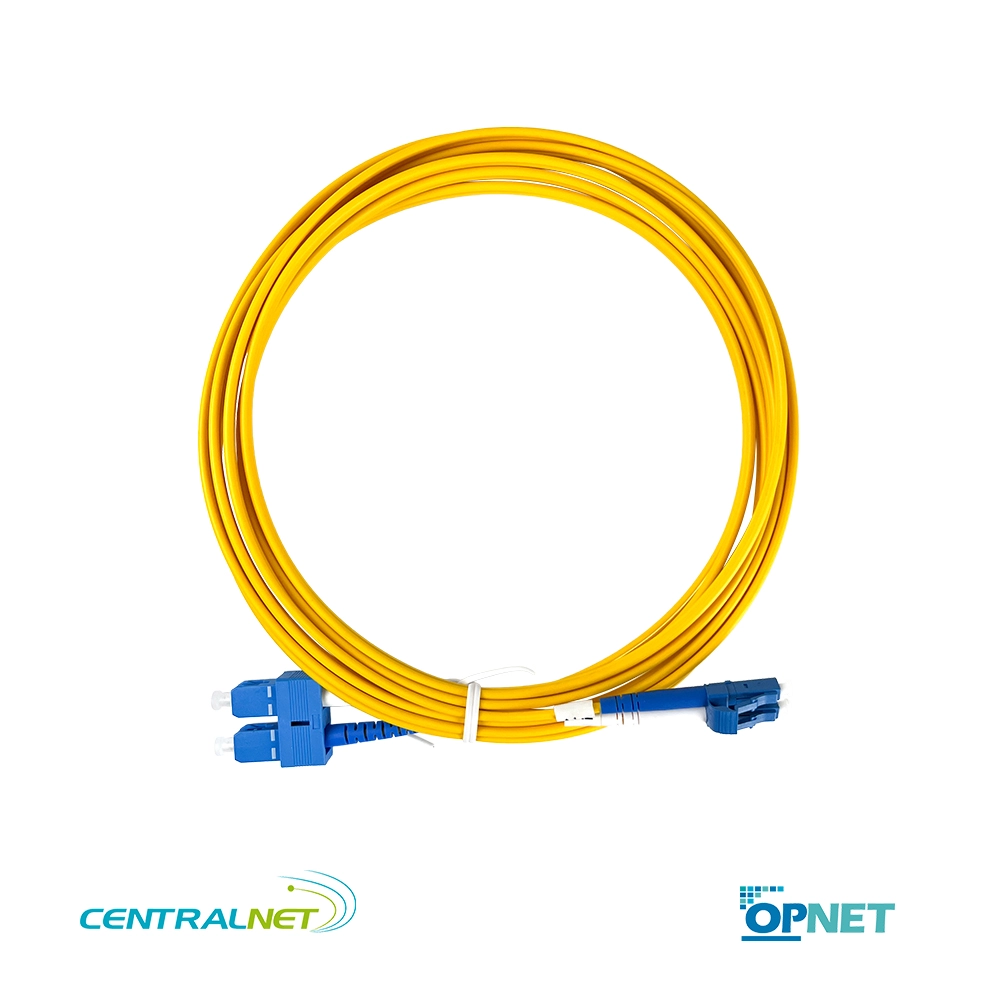

El Jumper Duplex SC LC Monomodo 3mts UPC de OPNET es un patch cord híbrido de alta precisión diseñado estratégicamente para facilitar la transición tecnológica en centrales de telecomunicaciones y redes de acceso. Fabricado con fibra monomodo de 9/125µm, este cable integra un conector SC de fijación Push-Pull en un extremo (el estándar histórico en ODFs y paneles de pared) y un conector LC de alta densidad en el otro (para los nuevos equipos activos). Su longitud de 3 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la solución definitiva para interconectar infraestructura pasiva SC existente con switches, OLTs o equipos de transmisión LC modernos, manteniendo la integridad de la señal a larga distancia sin necesidad de adaptadores intermedios.
¿Por qué elegir este Jumper Duplex SC LC Monomodo 3mts UPC?
Este modelo híbrido destaca por resolver los desafíos de conectividad en redes de telecomunicaciones donde conviven paneles de distribución antiguos con equipos activos de nueva generación:
- Conectividad híbrida SC (Push-Pull) a LC (Plug): Permite conectar directamente rosetas ópticas, ODFs legacy o cajas de empalme con adaptadores SC hacia los puertos LC de OLTs, switches SFP/SFP+ o equipos de transporte, eliminando la necesidad de usar acopladores híbridos que suman atenuación y puntos de falla.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm permite transmitir señales a kilómetros de distancia sin dispersión modal, siendo el estándar absoluto para redes GPON, FTTH, enlaces WAN y redes de transporte óptico (DWDM/CWDM).
- Longitud estratégica de 3 metros: Diseñada para el parcheo estándar dentro del mismo rack o entre gabinetes estrictamente adyacentes, proporcionando la holgura exacta para conectar un ODF monomodo (SC) con un equipo de transmisión (LC) sin generar el exceso de cable (slack) que obstruye el flujo de aire.
- Férulas de cerámica de doble diámetro: Integra una férula de 2.5mm para el lado SC y una férula de 1.5mm para el lado LC, asegurando el alineamiento perfecto del núcleo de 9µm en ambos tipos de conector.
- Pulido UPC de alta precisión: Garantiza una pérdida por retorno (Return Loss) de ≥23 dB y una pérdida de inserción ≤0.30 dB, asegurando que la señal óptica monomodo llegue limpia y estable a los equipos de transmisión.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
Especificaciones técnicas del Jumper Duplex SC LC Monomodo 3mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: SC / UPC (Férula de cerámica 2.5 mm, Cuerpo Plástico, Push-Pull)
- Conector B: LC / UPC (Férula de cerámica 1.5 mm, Cuerpo Plástico, Plug)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 3 metros
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex SC LC Monomodo 3mts UPC
Es el componente preferido para escenarios de migración y conectividad en redes de telecomunicaciones:
- Migración de ODFs legacy a equipos modernos: Interconexión de paneles de distribución óptica antiguos (SC) con nuevas OLTs, switches de agregación o equipos de transporte que utilizan módulos SFP/SFP+ (LC).
- Redes de acceso FTTH / GPON: Conexión desde los puertos de los splitters o paneles de distribución (SC) hacia los equipos de cabecera o agregación (LC) en centrales o gabinetes de telecomunicaciones.
- Backbone de campus y edificios: Tendido entre la infraestructura pasiva existente (SC) y los nuevos switches de núcleo o routers (LC) en racks adyacentes.
- Redes de transporte y WAN: Parcheo de equipos de multiplexación (DWDM/CWDM) donde los paneles de parcheo heredados conviven con tarjetas de nueva generación.
- Mantenimiento y reparación de redes: Reparación de enlaces monomodo en centrales donde se requiere reemplazar un tramo dañado conectando un extremo SC (en el ODF) con un LC (en el equipo activo).
Beneficios únicos para tu infraestructura
- Elimina puntos de falla intermedios (cero acopladores): Al usar un jumper híbrido directo, evitas la necesidad de insertar un adaptador híbrido (SC-LC) en un patch panel, lo que reduce la atenuación total del enlace y el riesgo de suciedad en un punto extra.
- Facilidad de manipulación en ambos extremos: El extremo SC permite inserciones rápidas con una sola mano en paneles legacy, mientras que el extremo LC optimiza el espacio y la densidad en los equipos activos modernos.
- Alcance ilimitado (dentro del presupuesto óptico): Al utilizar fibra monomodo 9/125µm, el cable no introduce dispersión modal, permitiendo que los transceptores LR, ER o ZR alcancen sus distancias máximas (desde 10 km hasta 80 km) sin degradación.
- Gestión de cables ordenada: Los 3 metros proporcionan la holgura exacta para el ruteo por los organizadores verticales del rack, manteniendo el radio de curvatura seguro y evitando el desorden visual en centrales de telecomunicaciones.
- Robustez certificada: Las pruebas de tracción, torsión y curvatura estática (según estándares Telcordia e IEC) garantizan que el jumper mantendrá su rendimiento óptico incluso en entornos de alta manipulación durante el despliegue de redes.
El Jumper Duplex SC LC Monomodo 3mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones y técnicos de campo que buscan flexibilidad, migración limpia y alta densidad en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores híbridos de precisión y chaqueta LSZH lo convierte en un componente esencial para cualquier proyecto de modernización de redes FTTH, backbone o transporte óptico.
