Descripción

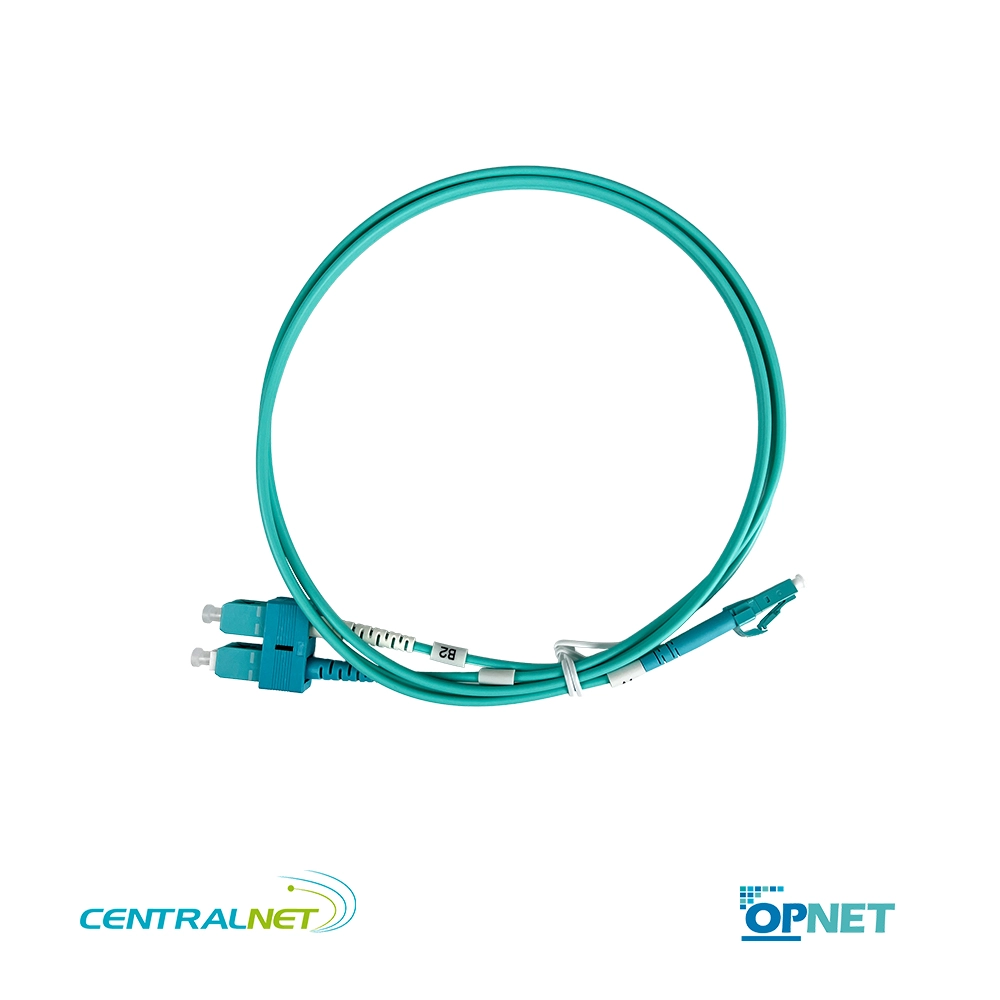

Jumper Duplex SC LC Multimodo OM3 1mt UPC: Conectividad Híbrida de Longitud Ultra-Corta para Migraciones 10G/40G
El Jumper Duplex SC LC Multimodo OM3 1mt UPC de OPNET es un patch cord híbrido de longitud ultra-corta diseñado estratégicamente para los escenarios más exigentes de modernización de redes donde el espacio físico es crítico. Fabricado con fibra multimodo OM3 (50/125µm) optimizada para láser, este cable integra un conector SC de fijación Push-Pull en un extremo (para paneles legacy) y un conector LC de alta densidad en el otro (para switches modernos). Su longitud exacta de 1 metro y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para conectar ODFs antiguos con equipos activos de 10G/40G ubicados en la misma unidad de rack o espalda con espalda, eliminando por completo el «slack» (cable sobrante) y optimizando el flujo de aire.
¿Por qué elegir este Jumper Duplex SC LC Multimodo OM3 1mt UPC?
Este modelo híbrido está ingenierilmente pensado para ingenieros de red que deben migrar infraestructuras legacy a alta velocidad en espacios físicos extremadamente reducidos:
- Longitud ultra-corta de 1 metro (cero slack en migración): Diseñado específicamente para conectar un panel de distribución óptica (ODF) legacy con un switch de alta densidad ubicados en la misma unidad de rack (U), en gabinetes espalda con espalda o en posiciones adyacentes inmediatas, eliminando cualquier bucle o exceso de cable que obstruya la ventilación.
- Conectividad híbrida SC (Push-Pull) a LC (Plug): Permite la transición directa desde adaptadores SC heredados hacia puertos LC/SFP+ modernos sin necesidad de insertar acopladores híbridos intermedios, los cuales sumarían atenuación, reflexión y un punto crítico de suciedad.
- Fibra OM3 Laser Optimized (Aqua): Con un núcleo de 50/125µm y un ancho de banda modal efectivo (EMB) de ≥2000 MHz·km, soporta transmisiones de 10Gbps hasta 300 metros y 40G/100G en distancias cortas, garantizando que el enlace no sea el cuello de botella.
- Férulas de cerámica de doble diámetro: Integra una férula de 2.5mm para el lado SC y una férula de 1.5mm para el lado LC, asegurando el alineamiento perfecto del núcleo de 50µm en ambos tipos de conector.
- Máximo margen óptico (Power Budget): Al tener solo 1 metro de longitud, la atenuación del cable es prácticamente despreciable, entregando la máxima potencia óptica posible a los transceptores QSFP+ o SFP+ de 10G/40G.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware en salas de servidores de alta densidad y plenums.
Especificaciones técnicas del Jumper Duplex SC LC Multimodo OM3 1mt UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Multimodo OM3 (50/125µm)
- Conector A: SC / UPC (Férula de cerámica 2.5 mm, Cuerpo Plástico)
- Conector B: LC / UPC (Férula de cerámica 1.5 mm, Cuerpo Plástico)
- Mecanismo de Fijación: Push-Pull (SC) / Plug (LC)
- Longitud: 1 metro
- Color de Chaqueta: Aqua (Turquesa – Estándar TIA-598 para OM3)
- Material de Chaqueta: LSZH (Low Smoke Zero Halogen)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex SC LC Multimodo OM3 1mt UPC
Es el componente preferido para escenarios de migración donde la distancia física entre el legado y lo moderno es mínima:
- Migración de switches en la misma unidad de rack (U): Reemplazo de un switch antiguo (con puertos SC) por uno moderno de 10G/40G (con puertos LC) en la misma posición del gabinete, requiriendo un patch cord que no sobre.
- Conexiones «espalda con espalda»: Interconexión entre un ODF legacy montado en la parte trasera de un rack y un switch de alta densidad montado en la parte frontal del mismo gabinete o en el rack contiguo pegado.
- Patch panels de ultra alta densidad (HD): Armado de paneles de 96 o 144 puertos donde cada milímetro de cable sobrante impide el cierre de las tapas organizadoras o el acceso a puertos adyacentes.
- Laboratorios y bancos de pruebas híbridos: Configuración de test beds donde se requiere validar la interoperabilidad 10G/40G entre un equipo de prueba legacy (SC) y un transceptor moderno (LC) con la mínima atenuación posible.
- Gabinetes de telecomunicaciones compactos: Interconexión en racks de pared o gabinetes de 6U/9U donde el espacio horizontal es extremadamente limitado.
Beneficios únicos para tu infraestructura
- Eliminación total del «slack» en migraciones: Al usar exactamente 1 metro, evitas los «nidos de pájaro» de fibra que se generan al usar cables de 3 metros en espacios reducidos, logrando un data center visualmente impecable y profesional.
- Cero adaptadores híbridos intermedios: Al conectar directamente el puerto SC al LC, evitas insertar un acoplador híbrido en el patch panel, reduciendo la atenuación total, eliminando el riesgo de suciedad y ahorrando espacio.
- Refrigeración máxima (Airflow): Al no haber cable excedente bloqueando los puertos, el flujo de aire de los ventiladores de los switches de alta densidad no se ve obstruido, reduciendo la temperatura operativa y mejorando el PUE.
- Rendimiento 10G/40G garantizado: La fibra OM3 asegura que la transición entre el mundo legacy (SC) y el data center moderno (LC) no degrade la velocidad, manteniendo el ancho de banda completo.
- Identificación visual inmediata: El color Aqua estandarizado alerta a los técnicos de que se trata de un enlace OM3 de alta velocidad, evitando que se conecte accidentalmente en puertos que requieran fibra OM1 (Naranja) o monomodo (Amarillo).
El Jumper Duplex SC LC Multimodo OM3 1mt UPC de OPNET es la herramienta de conectividad ideal para ingenieros de red que exigen precisión milimétrica, migración limpia y alto rendimiento en entornos de ultra alta densidad. Su combinación de fibra OM3, conectores híbridos de precisión y una longitud calculada para conexiones directas lo convierte en el aliado perfecto para modernizar redes 10G/40G sin sacrificar el orden ni el flujo de aire del rack.
Encuentra este y otros productos especializados en conectividad e instrumentación para fibra óptica en Centralnet.
