Jumper Duplex SC SC Monomodo 3mts APC UPC: Solución Híbrida de Pulidos Mixtos para Pruebas y Migraciones

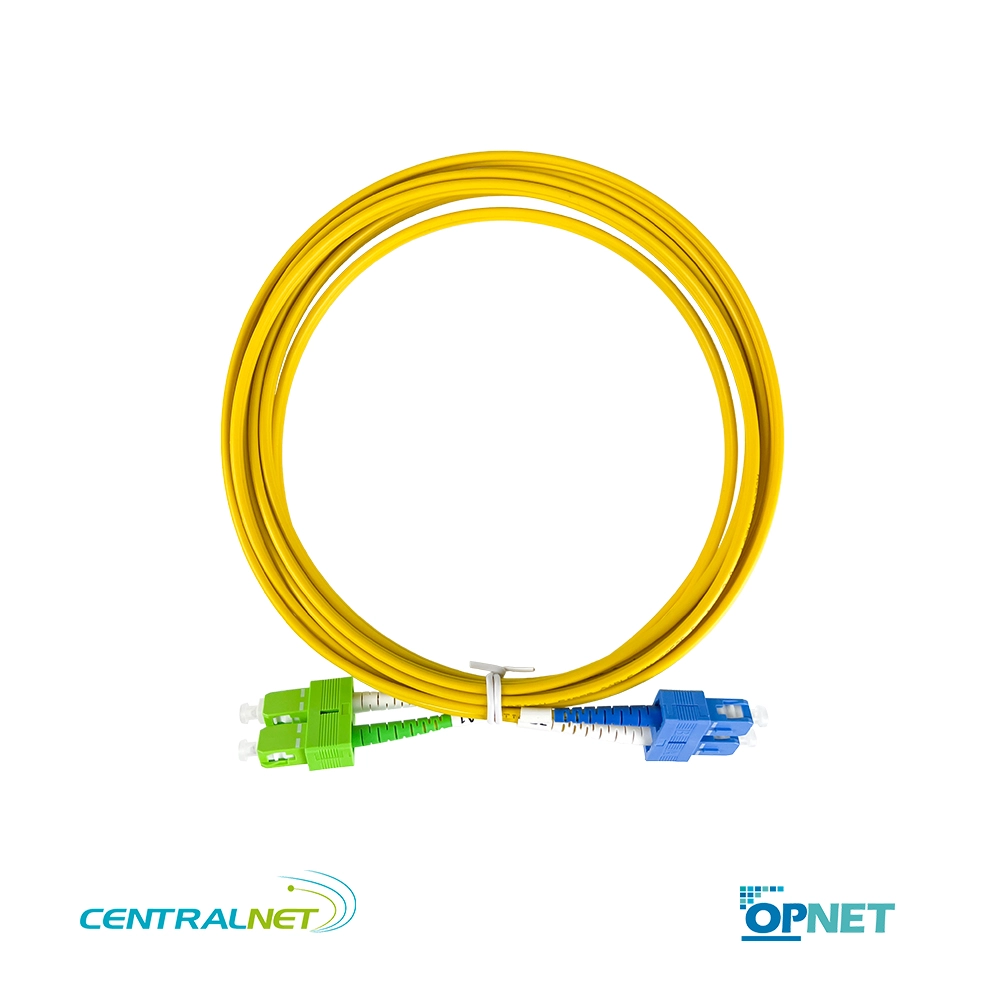

El Jumper Duplex SC SC Monomodo 3mts APC UPC de OPNET es un patch cord híbrido de especialidad diseñado para escenarios críticos donde conviven infraestructuras de fibra óptica con diferentes estándares de pulido en la misma central o nodo. Fabricado con fibra monomodo de 9/125µm, este cable único integra un conector con pulido APC (Angled Physical Contact) en un extremo y un conector con pulido UPC (Ultra Physical Contact) en el otro. Su longitud de 3 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para pruebas de campo con equipos de medición (OTDR/Power Meters), interconexión de redes PON/CATV con equipos de cabecera mixtos, y migraciones tecnológicas donde el cableado pasivo y los equipos activos no comparten el mismo tipo de pulido.
¿Por qué elegir este Jumper Duplex SC SC Monomodo 3mts APC UPC?
Este modelo híbrido está ingenierilmente pensado para ingenieros de telecomunicaciones, técnicos de certificación y operadores ISP que deben interactuar con redes de pulidos mixtos sin comprometer la integridad de sus equipos o la precisión de sus mediciones:
- Conectividad híbrida de pulidos mixtos (APC a UPC): Permite conectar directamente una red de distribución óptica (ODN, típicamente SC/APC usada en PON/CATV) con equipos activos o de medición (típicamente SC/UPC), eliminando la necesidad de adaptadores, atenuadores o cables de lanzamiento intermedios que sumarían atenuación y puntos de falla.
- Longitud de 3 metros para parcheo intra-rack estándar: Diseñada específicamente para tender desde un ODF o splitter (APC) hacia un equipo de medición (OTDR) o transmisor (UPC) ubicado en el mismo rack o en el gabinete estrictamente adyacente, proporcionando la holgura exacta para el clipado sin generar bucles que obstruyan el flujo de aire.
- Identificación visual dual (Verde y Azul): Siguiendo los estándares internacionales, el extremo APC cuenta con cuerpo verde y el extremo UPC con cuerpo azul, permitiendo a los técnicos identificar visualmente y de forma inmediata la polaridad y el tipo de pulido en cada extremo, previniendo el error catastrófico de conectar un cable APC en un puerto UPC (o viceversa).
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm permite transmitir señales a kilómetros de distancia sin dispersión modal, siendo el estándar absoluto para redes GPON, FTTH, enlaces WAN y redes de transporte óptico.
- Férulas de cerámica de 2.5mm con ángulo de 8°: Integra férulas de gran diámetro en ambos lados. El lado APC desvía la luz reflejada hacia la chaqueta, mientras que el lado UPC garantiza una conexión plana y de baja atenuación hacia el equipo de medición.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
Especificaciones técnicas del Jumper Duplex SC SC Monomodo 3mts APC UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad y estándares híbridos:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: SC / APC (Férula 2.5 mm, Cuerpo Verde, Push-Pull, 8°)
- Conector B: SC / UPC (Férula 2.5 mm, Cuerpo Azul, Push-Pull)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 3 metros
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 60 dB (Lado APC) / ≥ 23 dB (Lado UPC)
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex SC SC Monomodo 3mts APC UPC
Es el componente preferido para escenarios de ingeniería, certificación y adaptación de redes:
- Pruebas y certificación de redes PON/CATV con OTDR: Conexión de los puertos SC/UPC de un OTDR o Power Meter hacia los ODFs de campo o splitters (SC/APC) para medir la atenuación de la red sin dañar los láseres del equipo de medición.
- Cables de lanzamiento (Launch Cables) híbridos: Uso como cable de referencia para «enganchar» la zona muerta inicial de un OTDR al medir enlaces de campo con conectores APC, permitiendo que el equipo UPC lea correctamente la fibra APC.
- Interconexión de equipos de video y datos mixtos: Puente entre transmisores CATV/RFoG (SC/APC) y switches de agregación o routers de datos heredados (SC/UPC) en racks de cabecera.
- Migración de infraestructuras en transición: Interconexión temporal o definitiva entre un cableado pasivo nuevo (APC) y equipos activos antiguos (UPC) durante la modernización de una central telefónica o nodo FTTH.
- Laboratorios de pruebas y test beds: Configuración de bancos de prueba donde se requiere validar la interoperabilidad entre redes de diferentes estándares de pulido sin introducir ruido óptico.
Beneficios únicos para tu infraestructura
- Protección absoluta de equipos de medición: Al conectar un puerto UPC (del OTDR) directamente a una red APC mediante este cable híbrido, se evita el riesgo de dañar los costosos láseres de los equipos de prueba, que son altamente sensibles a las reflexiones si se conectan a puertos APC sin la adaptación adecuada.
- Solución «todo en uno» para pulidos mixtos: Elimina la necesidad de comprar, transportar y mantener adaptadores híbridos (SC-SC de pulido mixto) que suelen perderse o ensuciarse en el terreno. El cable ya resuelve la transición mecánica y óptica en un solo tramo de 3 metros.
- Identificación visual a prueba de errores: La combinación de conectores Verde (APC) y Azul (UPC) alerta inmediatamente a cualquier técnico sobre la naturaleza híbrida del enlace, previniendo confusiones durante el mantenimiento y la certificación.
- Cero adaptadores intermedios: Al usar un jumper híbrido directo de 3 metros, evitas insertar acopladores en el patch panel, lo que reduce la atenuación total del enlace y el riesgo de que un adaptador híbrido se ensucie o falle a mitad del recorrido.
- Robustez certificada: Las pruebas de tracción, torsión y curvatura estática (según estándares Telcordia e IEC) garantizan que el jumper mantendrá su rendimiento óptico y la integridad de sus férulas (incluyendo el delicado ángulo de 8° del APC) incluso en entornos de alta manipulación.
El Jumper Duplex SC SC Monomodo 3mts APC UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones, técnicos de certificación y operadores ISP que buscan flexibilidad, precisión en pruebas y adaptabilidad en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores híbridos de precisión (APC/UPC) y chaqueta LSZH lo convierte en un componente esencial para cualquier proyecto de medición, migración o redes con tecnología mixta.
