Jumper Duplex SC SC Monomodo 3mts APC: Máxima Supresión de Reflexiones para Parcheo Intra-Rack en Redes PON y CATV

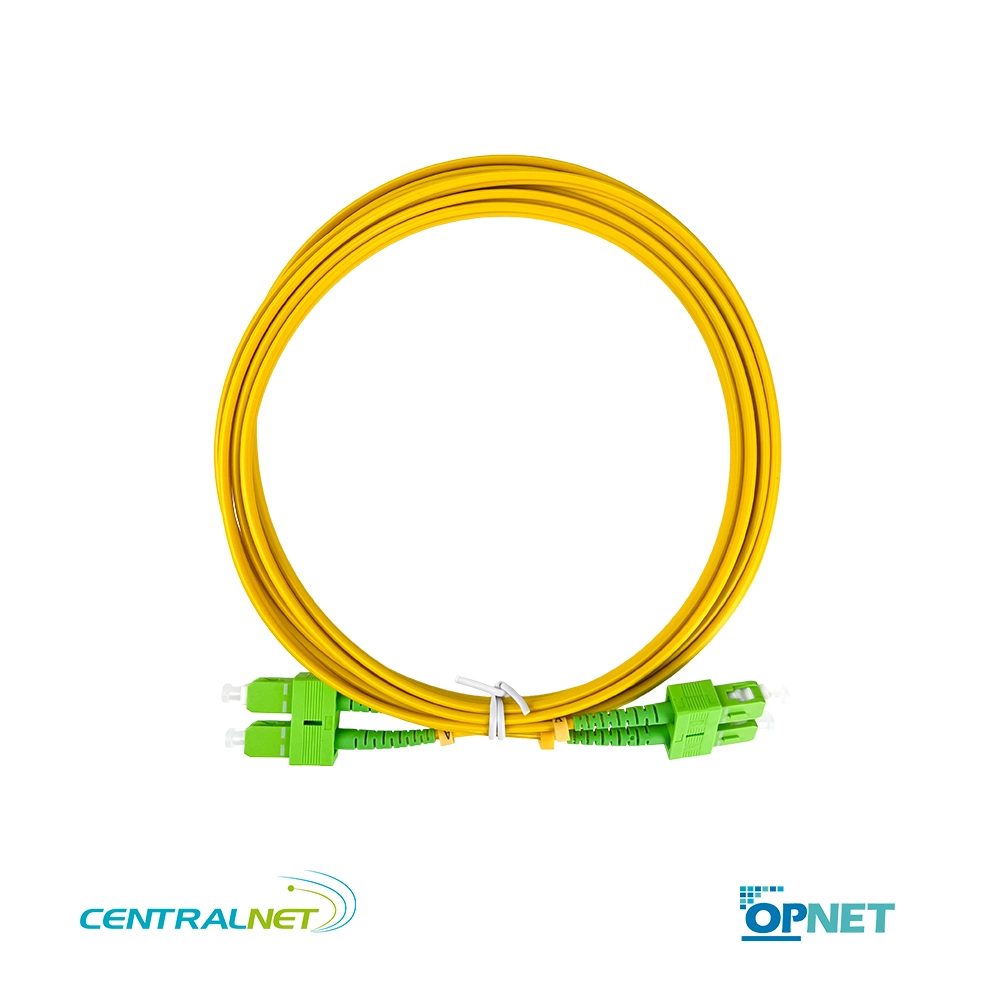

El Jumper Duplex SC SC Monomodo 3mts APC de OPNET es un patch cord de alta precisión diseñado para el despliegue ordenado y crítico en infraestructuras de fibra óptica donde la reflexión de la señal es inaceptable. Fabricado con fibra monomodo de 9/125µm y conectores SC dúplex con pulido APC (Angled Physical Contact) de 8°, este cable garantiza una pérdida de retorno extrema (≥60 dB), desviando la luz reflejada hacia la chaqueta de la fibra. Su longitud estándar de 3 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para el parcheo directo entre ODFs y equipos activos (OLTs, transmisores de video) en el mismo rack, siendo el componente esencial para redes GPON, FTTH, CATV y RFoG.
¿Por qué elegir este Jumper Duplex SC SC Monomodo 3mts APC?
Este modelo está ingenierilmente pensado para instaladores de telecomunicaciones y operadores ISP que requieren máxima integridad de señal en espacios reducidos:
- Pulido APC de 8° (Return Loss ≥60 dB): El ángulo de 8° en las férulas de cerámica evita que la luz reflejada regrese al núcleo de la fibra. Esto elimina las interferencias (ghosting) en señales de video analógico y mejora drásticamente la relación señal-ruido (SNR) en redes RFoG y PON, donde los láseres son altamente sensibles a las reflexiones.
- Conectores SC con cuerpo verde (identificación visual): Siguiendo el estándar internacional, los conectores SC/APC cuentan con un cuerpo de color verde que permite a los técnicos identificar visualmente y de forma inmediata que se trata de un enlace de alta supresión de reflexiones, previniendo el error catastrófico de conectar un cable APC en un puerto UPC.
- Longitud de 3 metros para parcheo intra-rack estándar: Diseñada específicamente para conectar un ODF o panel de distribución óptica con una OLT, switch o transmisor CATV ubicados en la misma unidad de rack o en el gabinete estrictamente adyacente, proporcionando la holgura exacta para el clipado sin generar bucles que obstruyan el flujo de aire.
- Fijación Push-Pull de alta robustez: Los conectores SC de 2.5mm con mecanismo de enclavamiento por presión (Push-Pull) garantizan una conexión firme y segura, ideal para paneles de distribución donde los técnicos manipulan los cables frecuentemente durante el mantenimiento de redes de acceso.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm permite transmitir señales a kilómetros de distancia sin dispersión modal, siendo el estándar absoluto para redes GPON, FTTH, enlaces WAN y redes de transporte óptico.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
Especificaciones técnicas del Jumper Duplex SC SC Monomodo 3mts APC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad y el estándar APC:
- Tipo de Fibra: Monomodo 9/125µm
- Conectores: SC a SC (Dúplex)
- Mecanismo de Fijación: Tipo Push-Pull
- Material de Férula: Cerámica de alta precisión (2.5 mm)
- Tipo de Pulido: APC (Angled Physical Contact, 8°)
- Color del Conector: Verde (Estándar internacional para APC)
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Longitud: 3 metros
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 60 dB (Crítico para APC)
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex SC SC Monomodo 3mts APC
Es el componente preferido para el despliegue diario en redes donde la reflexión óptica es un enemigo crítico:
- Parcheo estándar de OLTs y splitters: Interconexión directa desde los puertos PON de una OLT hacia los splitters o paneles de distribución óptica (ODN) montados en la misma fila de racks.
- Redes CATV y RFoG (Radio Frequency over Glass): Conexión de transmisores de cabecera, amplificadores ópticos y nodos de distribución donde las reflexiones degradan la señal de video analógica o digital (QAM).
- Mantenimiento de redes FTTH / GPON: Reparación o ampliación de enlaces en centrales o gabinetes de distribución donde la infraestructura activa y pasiva ya está terminada en APC.
- Sistemas de video sobre fibra y broadcast: Enlaces de fibra para cámaras de seguridad de ultra alta resolución o estudios de televisión donde se requiere la máxima relación señal-ruido en distancias cortas.
- Equipos de prueba y medición: Conexión de OTDRs o power meters con puertos SC/APC hacia los ODFs para certificar la red sin introducir ruido óptico.
Beneficios únicos para tu infraestructura
- Supresión total de reflexiones (Return Loss ≥60 dB): Al usar el pulido APC de 8°, se elimina el «ruido» óptico que viaja de regreso hacia el transmisor. Esto es absolutamente obligatorio para que las redes CATV no presenten nieve en la pantalla y las redes PON mantengan su estabilidad a largo plazo.
- Identificación visual a prueba de errores: El color verde en los conectores SC alerta inmediatamente a cualquier técnico de que está manipulando un enlace APC, previniendo el error catastrófico de conectar un cable APC en un puerto UPC (o viceversa), lo cual dañaría el rendimiento del enlace y podría incluso dañar los láseres de los equipos.
- Cero «slack» en el rack (gestión impecable): Los 3 metros proporcionan la longitud exacta para el parcheo intra-rack estándar, evitando los «nidos de pájaro» de cable sobrante que obstruyen los puertos adyacentes y bloquean el flujo de aire de los equipos activos.
- Alcance ilimitado (dentro del presupuesto óptico): Al utilizar fibra monomodo 9/125µm con conectores APC de alta precisión, el cable no introduce dispersión modal ni reflexiones, permitiendo que los transceptores de larga distancia operen a su máxima capacidad.
- Robustez certificada: Las pruebas de tracción, torsión y curvatura estática (según estándares Telcordia e IEC) garantizan que el jumper mantendrá su rendimiento óptico y su pulido de 8° incluso en entornos de alta manipulación durante el despliegue de redes.
El Jumper Duplex SC SC Monomodo 3mts APC de OPNET representa la elección confiable para ingenieros de telecomunicaciones, operadores de CATV y técnicos de FTTH que buscan supresión de reflexiones, orden visual y seguridad en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores SC/APC de precisión (color verde) y chaqueta LSZH lo convierte en un componente esencial para cualquier proyecto de video sobre fibra, RFoG o redes PON.
