Descripción

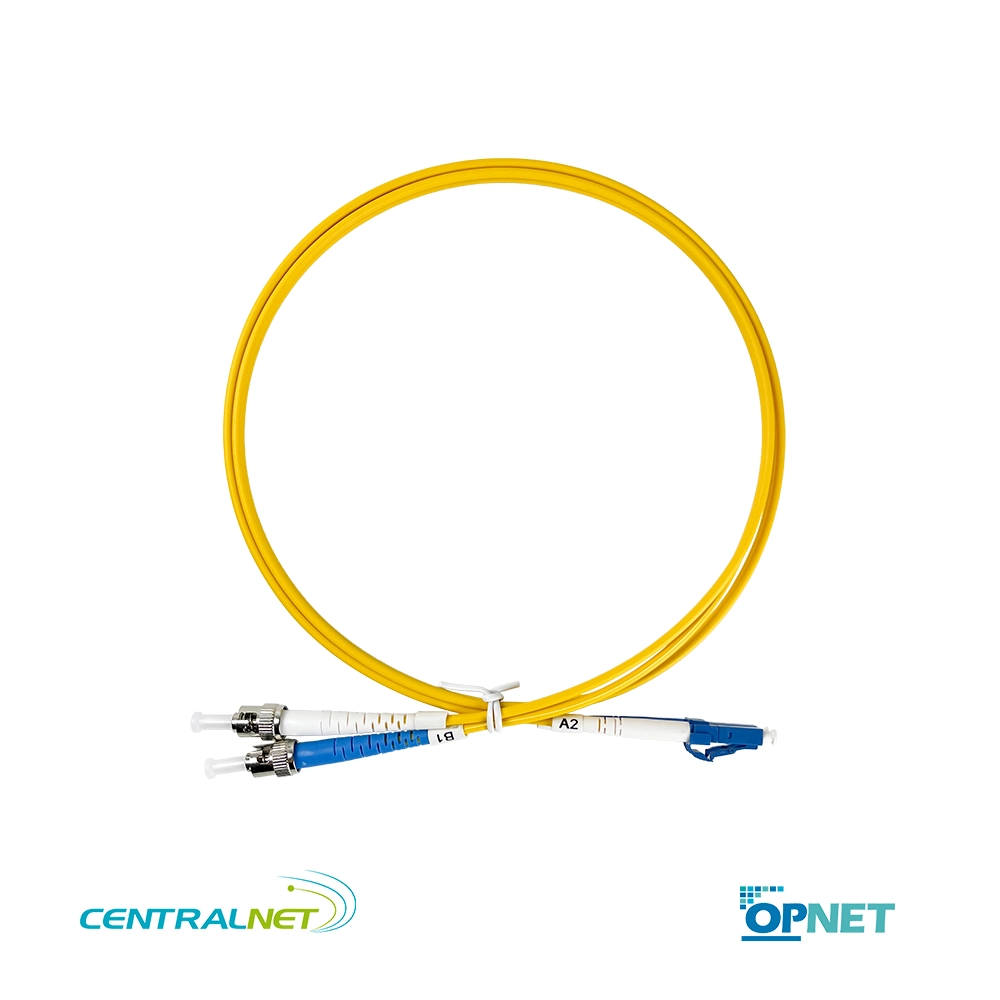

Jumper Duplex ST LC Monomodo 1mts UPC: Precisión Milimétrica para Migraciones en Espacios Críticos con Seguridad Mecánica
El Jumper Duplex ST LC Monomodo 1mts UPC de OPNET es un patch cord híbrido de longitud ultra-corta diseñado estratégicamente para los escenarios más exigentes de modernización de redes donde el espacio físico es crítico y la seguridad mecánica es innegociable. Fabricado con fibra monomodo de 9/125µm, este cable integra un robusto conector ST metálico de bayoneta en un extremo (para paneles de distribución heredados o llegadas exteriores) y un conector LC de alta densidad en el otro (para equipos activos modernos). Su longitud exacta de 1 metro y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para conectar ODFs legacy con OLTs, routers de core o switches SFP ubicados en la misma unidad de rack, eliminando por completo el cable sobrante y protegiendo la integridad del enlace de larga distancia.
¿Por qué elegir este Jumper Duplex ST LC Monomodo 1mts UPC?
Este modelo híbrido está ingenierilmente pensado para instaladores de telecomunicaciones que deben migrar infraestructuras monomodo legacy en espacios físicos extremadamente reducidos, donde ni un cable de 3 metros (que generaría un bucle) es la solución ideal:
- Longitud ultra-corta de 1 metro (cero slack en migración): Diseñado específicamente para conectar un panel de distribución óptica (ST) con un equipo activo de alta densidad (LC) ubicados en la misma unidad de rack (U), en gabinetes espalda con espalda o en posiciones adyacentes inmediatas, eliminando cualquier bucle o exceso de cable que obstruya la ventilación.
- Conectividad híbrida ST (Bayoneta) a LC (Plug): Permite la transición directa desde adaptadores ST heredados hacia puertos LC/SFP+ modernos sin necesidad de insertar acopladores híbridos intermedios, los cuales sumarían atenuación, reflexión y un punto crítico de suciedad en un espacio tan reducido.
- Robustez industrial del ST + alta densidad del LC: El extremo ST protege el punto de origen (típicamente un ODF legacy o gabinete de calle) con su cuerpo metálico y bayoneta, mientras que el extremo LC optimiza el espacio en los equipos activos modernos de alta densidad.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga y ultra larga distancia (LR, ER, ZR) que operan desde 10 km hasta más de 80 km en redes WAN, DWDM y FTTH.
- Férulas de cerámica de doble diámetro: Integra una férula de 2.5mm para el lado ST y una férula de 1.5mm para el lado LC, asegurando el alineamiento perfecto del núcleo de 9µm en ambos tipos de conector.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
Especificaciones técnicas del Jumper Duplex ST LC Monomodo 1mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: ST / UPC (Férula de cerámica 2.5 mm, Cuerpo Metálico, Bayoneta)
- Conector B: LC / UPC (Férula de cerámica 1.5 mm, Cuerpo Plástico, Plug)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 1 metro
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex ST LC Monomodo 1mts UPC
Es el componente preferido para escenarios de migración donde la distancia física entre el legado y lo moderno es mínima:
- Migración de equipos en la misma unidad de rack (U): Reemplazo de un switch antiguo (con puertos ST) por una OLT o router de core moderno (con módulos SFP/SFP+ LC) en la misma posición del gabinete, requiriendo un patch cord que no sobre.
- Conexiones «espalda con espalda»: Interconexión entre un ODF legacy montado en la parte trasera de un rack y un switch de alta densidad montado en la parte frontal del mismo gabinete o en el rack contiguo pegado.
- CCTV monomodo de largo alcance en gabinetes compactos: Conexión en nodos de videovigilancia donde el transmisor de video monomodo (ST) y el switch de gestión (LC) están físicamente muy cerca dentro de un gabinete de calle o nodo exterior.
- Gabinetes de telecomunicaciones de pared (6U/9U): Interconexión en racks de pared o gabinetes de tamaño reducido donde el espacio horizontal es extremadamente limitado y cualquier cable sobrante impide el cierre de la puerta.
- Laboratorios y bancos de pruebas monomodo: Configuración de test beds donde se requiere validar la interoperabilidad entre un equipo de prueba legacy (ST) y un transceptor moderno (LC) con la mínima atenuación posible.
Beneficios únicos para tu infraestructura
- Cero tensión mecánica en la bayoneta ST: Al usar exactamente 1 metro en conexiones de proximidad, evitas que el cable quede tenso, lo cual es crítico ya que la tensión lateral podría dañar el delicado mecanismo de giro de la bayoneta metálica o desalinear la férula de cerámica.
- Eliminación total del «slack» en espacios críticos: Al evitar los «nidos de pájaro» de fibra que se generan al usar cables de 3 o 5 metros en espacios reducidos, logras una central telefónica o nodo visualmente impecable, evitando que el cable bloquee las rejillas de ventilación de los equipos activos.
- Cero adaptadores híbridos intermedios: Al conectar directamente el puerto ST al LC, evitas insertar un acoplador híbrido en el patch panel, reduciendo la atenuación total, eliminando el riesgo de que el acoplador se ensucie en un espacio de difícil acceso y ahorrando espacio vital en el panel.
- Alcance ilimitado (sin dispersión modal): Al utilizar fibra monomodo 9/125µm en una longitud mínima, el cable no introduce dispersión modal ni atenuación significativa, permitiendo que los transceptores LR, ER o ZR operen a su máxima capacidad.
- Robustez certificada: Las pruebas de tracción, torsión y curvatura estática (según estándares Telcordia e IEC) garantizan que el jumper mantendrá su rendimiento óptico incluso en entornos de alta manipulación durante el despliegue de redes.
El Jumper Duplex ST LC Monomodo 1mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones y técnicos de campo que buscan precisión milimétrica, migración limpia y seguridad mecánica en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conector ST metálico de bayoneta, conector LC de precisión y una longitud calculada para conexiones directas lo convierte en un componente esencial para cualquier proyecto de modernización de redes WAN, transporte óptico o campus legacy en espacios reducidos.
