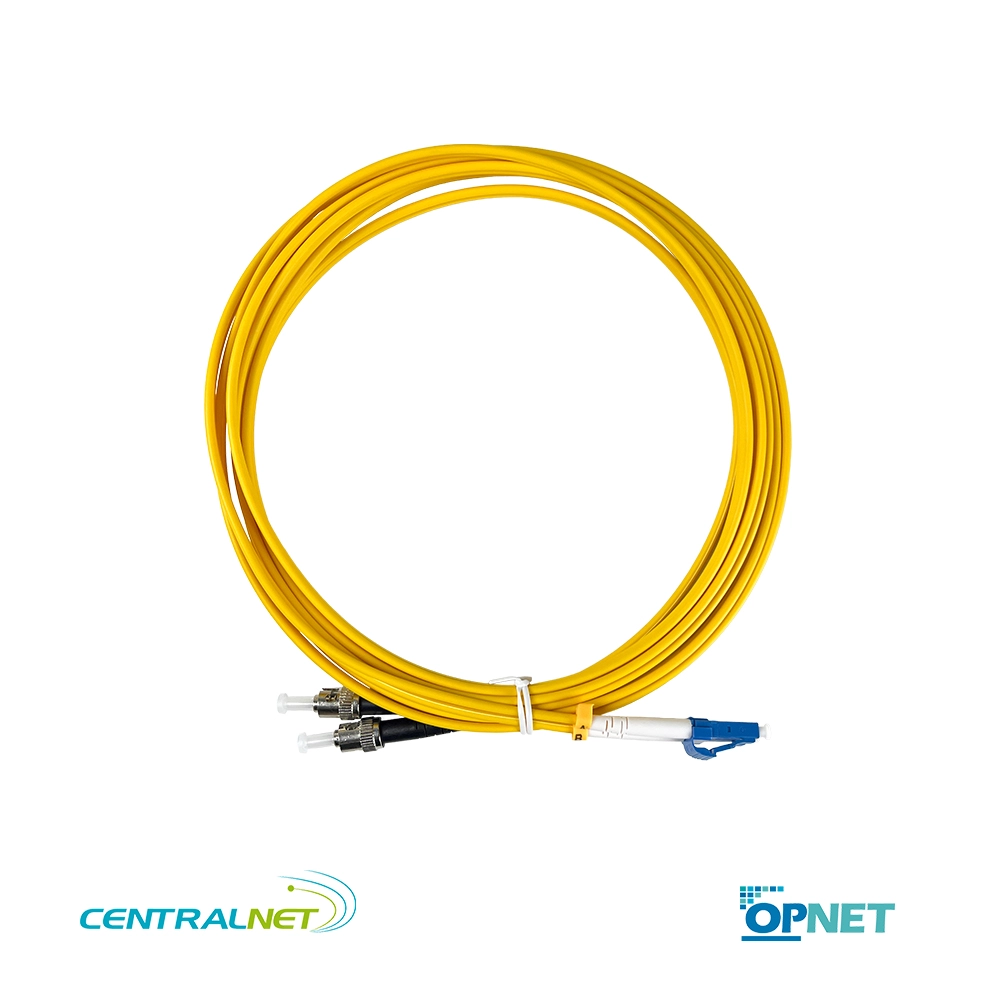

Jumper Duplex ST LC Monomodo 3mts UPC: Conectividad Híbrida Robusta para la Migración de Redes Monomodo Legacy
El Jumper Duplex ST LC Monomodo 3mts UPC de OPNET es un patch cord híbrido de precisión diseñado estratégicamente para facilitar la transición tecnológica en infraestructuras de fibra óptica monomodo heredadas. Fabricado con fibra monomodo de 9/125µm, este cable integra un robusto conector ST metálico de bayoneta en un extremo (el estándar histórico en paneles de distribución de redes de transporte y campus antiguos) y un conector LC de alta densidad en el otro (para los nuevos equipos activos). Su longitud de 3 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la solución definitiva para interconectar ODFs monomodo legacy con OLTs, routers de core o switches con módulos SFP/SFP+ modernos, manteniendo la integridad de la señal a larga distancia y la seguridad mecánica en el punto de origen.
¿Por qué elegir este Jumper Duplex ST LC Monomodo 3mts UPC?
Este modelo híbrido destaca por resolver los desafíos de conectividad en redes de telecomunicaciones donde conviven paneles de distribución antiguos con equipos activos de nueva generación:
- Conectividad híbrida ST (Bayoneta) a LC (Plug): Permite conectar directamente paneles de distribución óptica (ODF) antiguos o industriales con conectores ST hacia los puertos LC de OLTs, routers de core o switches de agregación modernos, eliminando la necesidad de usar acopladores híbridos que suman atenuación y puntos de falla.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga y ultra larga distancia (LR, ER, ZR) que operan desde 10 km hasta más de 80 km en redes WAN, DWDM y FTTH.
- Robustez industrial del conector ST: El extremo ST cuenta con un cuerpo metálico y mecanismo de fijación tipo bayoneta que garantiza que el cable no se desconectará accidentalmente por vibraciones o tirones en el punto de origen (ej. gabinetes de calle, plantas de manufactura o techos técnicos donde se ubican los ODFs legacy).
- Longitud estratégica de 3 metros para parcheo intra-rack: Diseñada para el parcheo dentro del mismo rack o entre gabinetes estrictamente adyacentes, proporcionando la holgura exacta para conectar el panel ST con el equipo activo LC sin generar el exceso de cable (slack) que obstruye el flujo de aire.
- Férulas de cerámica de doble diámetro: Integra una férula de 2.5mm para el lado ST y una férula de 1.5mm para el lado LC, asegurando el alineamiento perfecto del núcleo de 9µm en ambos tipos de conector.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
Especificaciones técnicas del Jumper Duplex ST LC Monomodo 3mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: ST / UPC (Férula de cerámica 2.5 mm, Cuerpo Metálico, Bayoneta)
- Conector B: LC / UPC (Férula de cerámica 1.5 mm, Cuerpo Plástico, Plug)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 3 metros
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex ST LC Monomodo 3mts UPC
Es el componente preferido para escenarios de migración en redes de telecomunicaciones de larga distancia:
- Migración de ODFs legacy a equipos SFP/SFP+: Interconexión de paneles de distribución óptica antiguos (ST) con nuevas OLTs, routers de core o switches de agregación que utilizan módulos LC.
- Redes de transporte y WAN con infraestructura antigua: Actualización de centrales donde los multiplexores o paneles de pared heredados (ST) deben conectarse a tarjetas de nueva generación (LC) en el mismo rack.
- CCTV monomodo de larga distancia: Conexión desde paneles de distribución de cámaras de fibra ubicados en exteriores o postes (ST) hacia los switches de gestión o transmisores de video (LC) en el rack de cabecera.
- Campus universitarios y hospitales legacy: Parcheo en ODFs antiguos o cajas de empalme donde la infraestructura pasiva monomodo original fue terminada con conectores ST, pero los nuevos equipos activos exigen LC.
- Redes de defensa y aeroespaciales: Entornos donde los estándares militares exigen conectores de bayoneta metálica para soportar alta vibración en el punto de origen, integrados en racks de comunicaciones modernos (LC).
Beneficios únicos para tu infraestructura
- Elimina puntos de falla intermedios (cero acopladores): Al usar un jumper híbrido directo, evitas la necesidad de insertar un adaptador híbrido (ST-LC) en un patch panel, lo que reduce la atenuación total del enlace y el riesgo de suciedad en un punto extra, crítico en enlaces monomodo de larga distancia.
- Seguridad mecánica anti-vibración en el origen: La bayoneta metálica del conector ST garantiza que, incluso en gabinetes de calle o entornos industriales sometidos a vibración constante, la conexión óptica monomodo nunca se soltará accidentalmente en el punto de partida.
- Alcance ilimitado (sin dispersión modal): Al utilizar fibra monomodo 9/125µm, el cable permite que los transceptores LR, ER o ZR alcancen sus distancias máximas (desde 10 km hasta 80 km) sin degradación de la señal.
- Gestión de cableado ordenada: Los 3 metros proporcionan la holgura exacta para ruteos intra-rack o entre racks adyacentes, manteniendo el radio de curvatura seguro y evitando el «slack» sobrante que bloquea la ventilación.
- Identificación visual inmediata: El color amarillo estandarizado alerta a los técnicos de que se trata de un enlace monomodo de larga distancia, evitando que se conecte accidentalmente en puertos que requieran fibra multimodo.
El Jumper Duplex ST LC Monomodo 3mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones y técnicos de campo que buscan flexibilidad, migración limpia y seguridad mecánica en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conector ST metálico de bayoneta, conector LC de precisión y chaqueta LSZH lo convierte en un componente esencial para cualquier proyecto de modernización de redes WAN, transporte óptico o campus legacy.
