Jumper Duplex ST LC Monomodo 5mts UPC: Recorrido Medio Híbrido para Ruteo por Bandejas y Gabinetes de Altura Media

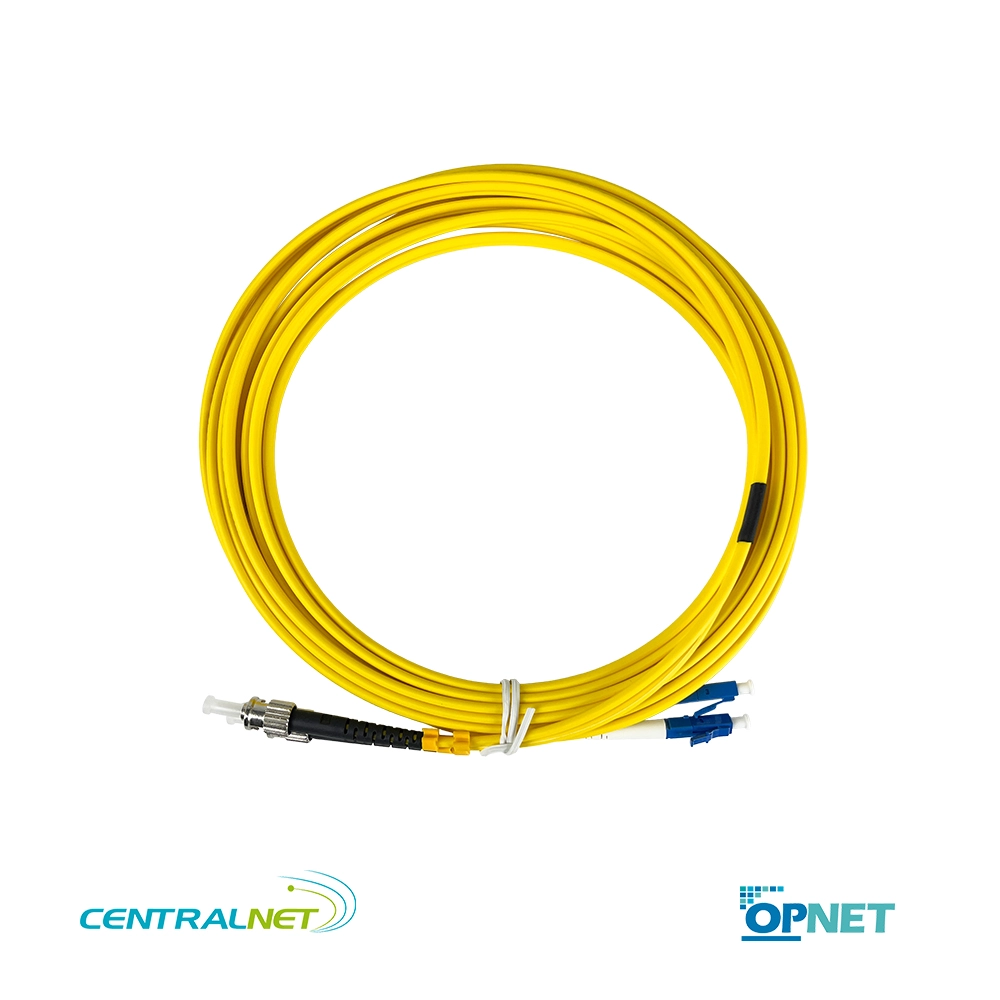

El Jumper Duplex ST LC Monomodo 5mts UPC de OPNET es un patch cord híbrido de recorrido medio diseñado estratégicamente para resolver los desafíos de interconexión en centrales de telecomunicaciones y nodos de transporte donde la distancia física entre el panel legacy y el equipo activo requiere una holgura controlada. Fabricado con fibra monomodo de 9/125µm, este cable integra un robusto conector ST metálico de bayoneta en un extremo (para paneles de distribución heredados o llegadas exteriores) y un conector LC de alta densidad en el otro (para equipos activos modernos). Su longitud exacta de 5 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la solución definitiva para interconectar ODFs y equipos activos ubicados en racks adyacentes separados por bandejas, o para el ruteo vertical en gabinetes de altura media, garantizando la integridad de la señal a larga distancia sin generar «slack» (cable sobrante) que obstruya el paso.
¿Por qué elegir este Jumper Duplex ST LC Monomodo 5mts UPC?
Este modelo híbrido está ingenierilmente pensado para instaladores de telecomunicaciones que necesitan cubrir distancias intermedias exactas manteniendo el orden visual y la seguridad mecánica en el punto de origen:
- Longitud de 5 metros para bandejas y pasillos cortos: Diseñada específicamente para tender desde un ODF (ST) hacia un equipo activo (LC) en el rack adyacente cruzando una bandeja portacables, o para el ruteo vertical en gabinetes de altura media (24U/32U), proporcionando la holgura exacta para pasar por los organizadores sin tensar el mecanismo de bayoneta del ST ni generar bucles que caigan al piso falso.
- Conectividad híbrida ST (Bayoneta) a LC (Plug): Permite la transición directa desde adaptadores ST heredados hacia puertos LC/SFP+ modernos sin necesidad de insertar acopladores híbridos intermedios, los cuales sumarían atenuación, reflexión y un punto crítico de suciedad en un tramo medio.
- Robustez industrial del ST + alta densidad del LC: El extremo ST protege el punto de origen (típicamente un ODF legacy, gabinete de calle o MDF) con su cuerpo metálico y bayoneta, mientras que el extremo LC optimiza el espacio en los equipos activos modernos de alta densidad ubicados al otro lado del pasillo.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga y ultra larga distancia (LR, ER, ZR) que operan desde 10 km hasta más de 80 km en redes WAN, DWDM y FTTH.
- Férulas de cerámica de doble diámetro: Integra una férula de 2.5mm para el lado ST y una férula de 1.5mm para el lado LC, asegurando el alineamiento perfecto del núcleo de 9µm en ambos tipos de conector a lo largo de todo el tendido.
- Seguridad LSZH en recorridos medios: Al tratarse de un cable de 5 metros que probablemente recorrerá bandejas portacables o canaletas compartidas entre racks, la chaqueta LSZH es crítica para evitar la propagación de llamas y la emisión de humos tóxicos en caso de siniestro.
Especificaciones técnicas del Jumper Duplex ST LC Monomodo 5mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: ST / UPC (Férula de cerámica 2.5 mm, Cuerpo Metálico, Bayoneta)
- Conector B: LC / UPC (Férula de cerámica 1.5 mm, Cuerpo Plástico, Plug)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 5 metros
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex ST LC Monomodo 5mts UPC
Es el componente preferido para escenarios de migración donde los equipos están separados por una distancia media que requiere ruteo estructurado:
- Ruteo por bandejas portacables entre racks adyacentes: Tendido limpio desde un panel de distribución óptica legacy (ST) hacia un switch o router (LC) en el rack de al lado, pasando por las bandejas portacables inferiores o superiores sin que el cable quede tenso ni sobrando.
- Cruce de pasillos cortos en nodos WAN/transporte: Interconexión de multiplexores o paneles de distribución (ST) con equipos de agregación modernos (LC) en nodos o shelters donde los gabinetes no están pegados, sino separados por un pasillo de mantenimiento estrecho.
- Ruteo vertical en gabinetes de altura media (24U/32U): Tendido desde los ODFs legacy (ST) ubicados en la parte superior de un gabinete mediano hacia los equipos activos (LC) en la base, bajando limpiamente por los anillos organizadores laterales.
- CCTV monomodo de largo alcance en nodos distribuidos: Conexión desde paneles de distribución de cámaras de fibra ubicados en exteriores (ST) hacia los switches de gestión o transmisores de video (LC) en el rack de cabecera, separados por varios metros de ductos.
- Migración de redes de campus y minería: Actualización de centrales donde los paneles de pared heredados (ST) deben conectarse a tarjetas de nueva generación (LC) separadas por varios metros de bandejas portacables en faenas o campus universitarios.
Beneficios únicos para tu infraestructura
- Holgura controlada para bandejas (Longitud «Goldilocks»): Los 5 metros proporcionan el margen exacto para cruzar una bandeja portacables o ruteos verticales en gabinetes de 24U/32U, manteniendo el radio de curvatura seguro y evitando el «slack» sobrante que generan los cables de 10 o 15 metros en espacios reducidos.
- Protección del mecanismo de bayoneta ST: Al usar exactamente 5 metros, se evita que el cable quede tenso al pasar por los organizadores laterales, lo cual es crítico ya que la tensión en un cable corto podría dañar el delicado mecanismo de giro de la bayoneta metálica o desalinear la férula de cerámica.
- Elimina puntos de falla intermedios (cero acopladores): Al usar un solo cable híbrido de 5 metros, evitas la necesidad de unir patch cords más cortos con acopladores híbridos (ST-LC) intermedios, lo que reduce drásticamente la atenuación total del enlace y el riesgo de que un adaptador se ensucie o falle a mitad del recorrido.
- Alcance ilimitado (dentro del presupuesto óptico): Al utilizar fibra monomodo 9/125µm, el cable no introduce dispersión modal, permitiendo que los transceptores LR, ER o ZR alcancen sus distancias máximas (desde 10 km hasta 80 km) sin degradación.
- Mantenimiento acelerado: Al ser un enlace directo de punto a punto, un técnico puede identificar y rastrear el cable amarillo de 5 metros en segundos, sin tener que seguir la pista de múltiples acopladores intermedios que podrían estar fallando.
El Jumper Duplex ST LC Monomodo 5mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones y técnicos de campo que buscan alcance medio, migración limpia y seguridad mecánica en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conector ST metálico de bayoneta, conector LC de precisión, chaqueta LSZH y una longitud calculada para el ruteo por bandejas lo convierte en un componente esencial para cualquier central telefónica, nodo de transporte o red de campus.
