Jumper Duplex ST LC Multimodo OM1 10mts UPC: Conectividad Híbrida de Medio Recorrido para Redes Industriales y Legacy

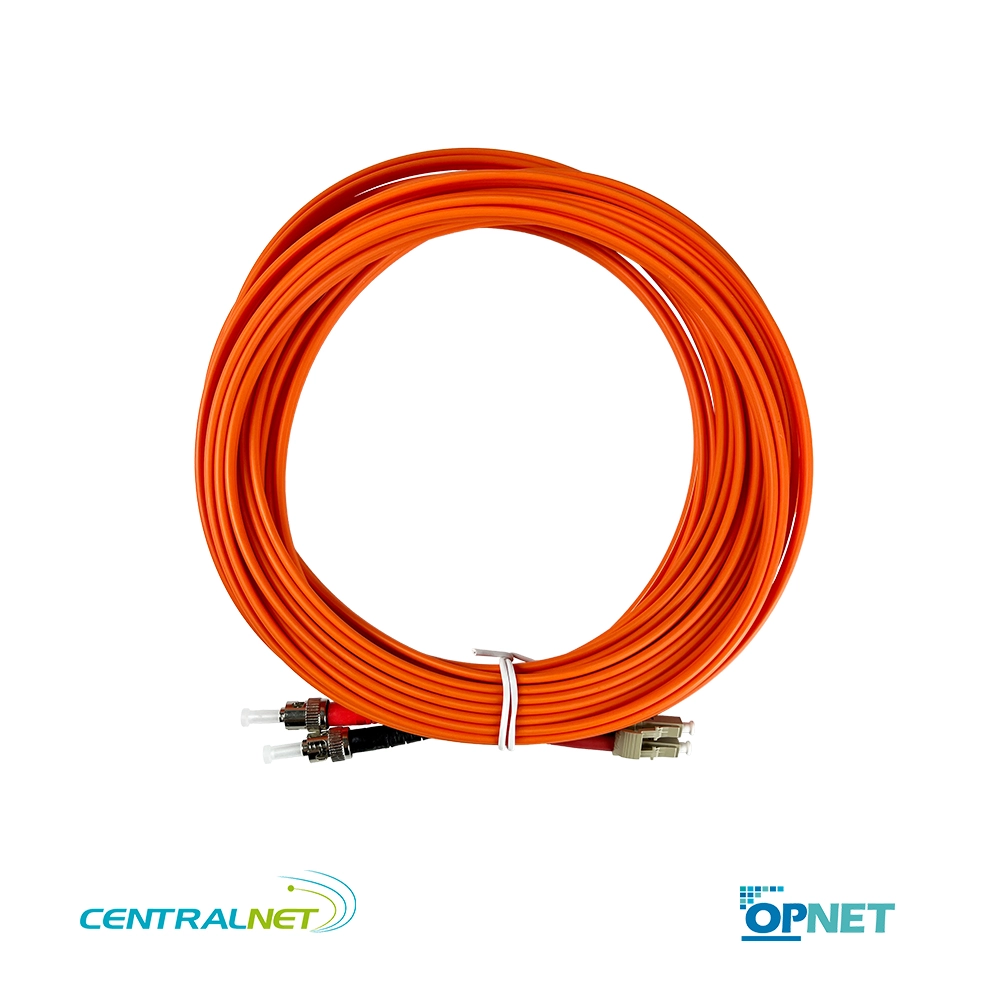

El Jumper Duplex ST LC Multimodo OM1 10mts UPC de OPNET es un patch cord híbrido de medio recorrido diseñado estratégicamente para conectar infraestructuras de fibra óptica heredadas con equipos activos modernos separados por la distancia exacta de un pasillo de telecomunicaciones. Fabricado con fibra multimodo OM1 de núcleo 62.5/125µm, este cable integra un robusto conector ST metálico de bayoneta en un extremo y un conector LC de alta densidad en el otro. Su longitud de 10 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta ideal para tender desde un panel de distribución (ODF) legacy hacia un switch, grabador NVR o servidor ubicado en el rack del extremo opuesto, manteniendo la seguridad mecánica y la compatibilidad Gigabit Ethernet sin sacrificar el presupuesto ni la fiabilidad del enlace.
¿Por qué elegir este Jumper Duplex ST LC Multimodo OM1 10mts UPC?
Este modelo híbrido está ingenierilmente pensado para resolver los desafíos de conectividad en salas de servidores medianas, centros de datos tradicionales y redes de seguridad física donde la distancia y la robustez son factores críticos:
- Longitud de 10 metros para pasillos y racks separados: Diseñada específicamente para tender desde un panel de distribución óptica (ODF) o gabinete industrial (ST) hacia un switch de distribución, NVR o servidor (LC) ubicado en el rack del extremo opuesto del pasillo, cubriendo la distancia exacta sin generar el exceso de cable de los modelos de 15 metros.
- Conectividad híbrida ST (Bayoneta) a LC (Plug): Permite conectar directamente paneles antiguos o industriales a los puertos LC de switches PoE o grabadores NVR modernos, eliminando la necesidad de usar adaptadores híbridos intermedios que suman atenuación y puntos de falla.
- Robustez industrial del conector ST: El extremo ST cuenta con un cuerpo metálico y mecanismo de fijación tipo bayoneta que garantiza que el cable no se desconectará accidentalmente por vibraciones, tirones o manipulación en el punto de origen.
- Compatibilidad total con Gigabit Ethernet (OM1 62.5/125µm): Soporta enlaces Gigabit Ethernet SX (850nm) hasta 275 metros, permitiendo que los 10 metros de recorrido sean una fracción mínima del alcance total, ideal para mantener operativas las redes de videovigilancia IP y automatización existentes.
- Seguridad LSZH en tendido por bandejas: Al tratarse de un cable de 10 metros que recorrerá bandejas portacables o canaletas verticales entre racks, la chaqueta LSZH es crítica para evitar la propagación de llamas y la emisión de humos tóxicos en caso de siniestro.
- Férulas de cerámica de doble diámetro: Integra una férula de 2.5mm para el lado ST y una férula de 1.5mm para el lado LC, asegurando el alineamiento perfecto del núcleo de 62.5µm en ambos tipos de conector a lo largo de todo el tendido.
Especificaciones técnicas del Jumper Duplex ST LC Multimodo OM1 10mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Multimodo OM1 (62.5/125µm)
- Conector A: ST / UPC (Férula de cerámica 2.5 mm, Cuerpo Metálico)
- Conector B: LC / UPC (Férula de cerámica 1.5 mm, Cuerpo Plástico)
- Mecanismo de Fijación: Bayoneta (ST) / Push-Pull Plug (LC)
- Longitud: 10 metros
- Color de Chaqueta: Naranja (Estándar TIA-598 para OM1)
- Material de Chaqueta: LSZH (Low Smoke Zero Halogen)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex ST LC Multimodo OM1 10mts UPC
Es el componente ideal para escenarios que requieren alcance medio, compatibilidad y resistencia mecánica:
- Redes de CCTV y Videovigilancia IP Distribuida: Conexión desde un panel de distribución de cámaras (ST) en un rack de telecomunicaciones hacia el grabador NVR o switch de gestión (LC) ubicado en el rack del extremo opuesto de la sala.
- Puentes en Pasillos Fríos/Calientes: Tendido organizado desde un ODF legacy (ST) hacia un equipo activo (LC) cruzando un pasillo de data center, ruteando por las bandejas superiores sin usar acopladores.
- Extensión de Redes LAN Legacy en Salas Medianas: Interconexión de switches de distribución antiguos (ST) con servidores o storage modernos (LC) separados por varios metros en la misma sala de servidores.
- Redes de Automatización y Control: Tendido desde una máquina o PLC en la planta (que exige la bayoneta ST por vibración) hacia el gabinete de control central (LC) ubicado a 10 metros de distancia.
- Conexiones de Respaldo en Topologías de Anillo: Enlaces secundarios donde el cable debe recorrer un camino alternativo de longitud media entre gabinetes de diferentes generaciones.
Beneficios únicos para tu infraestructura
- Seguridad mecánica anti-vibración en el origen: La bayoneta metálica del conector ST garantiza que, incluso en gabinetes sometidos a vibración constante o en exteriores protegidos, la conexión óptica nunca se soltará accidentalmente en el punto de partida.
- Elimina puntos de falla en tendido medio (cero acopladores): Al usar un solo cable híbrido de 10 metros, evitas la necesidad de unir patch cords con adaptadores híbridos (ST-LC) intermedios, reduciendo la atenuación total y el riesgo de que un acoplador se ensucie o falle a mitad del recorrido.
- Protege tu inversión en hardware (CAPEX): Permite seguir utilizando los transceptores ópticos Gigabit SX (850nm) que ya están instalados en tus switches, sin forzar una migración inmediata y costosa a fibra OM3/OM4.
- Holgura controlada para ruteo por organizadores: Los 10 metros proporcionan el margen exacto para cruzar pasillos o ruteos por organizadores verticales, manteniendo el radio de curvatura seguro y evitando el «slack» sobrante de los cables de 15 metros.
- Seguridad ante incendios en bandejas portacables: Un cable de 10 metros tiene mayor superficie expuesta en caso de incendio; la chaqueta LSZH garantiza que no propagará la llama ni emitirá gases corrosivos que dañen los equipos activos en las bandejas.
- Identificación visual inmediata: El color naranja estandarizado alerta a los técnicos de que se trata de un enlace OM1, evitando que se conecte accidentalmente a un puerto que requiera fibra de 50µm (OM3/OM4) para largas distancias.
El Jumper Duplex ST LC Multimodo OM1 10mts UPC de OPNET es la herramienta de conectividad definitiva para ingenieros de red, automatización y seguridad física que necesitan alcance medio, robustez mecánica y compatibilidad Gigabit en entornos heterogéneos. Su combinación de fibra OM1, conector ST metálico de bayoneta, conector LC de precisión, chaqueta LSZH y una longitud de 10 metros lo convierte en el aliado perfecto para puentear racks en pasillos de data center sin sacrificar la seguridad física del enlace ni el presupuesto de la empresa.
