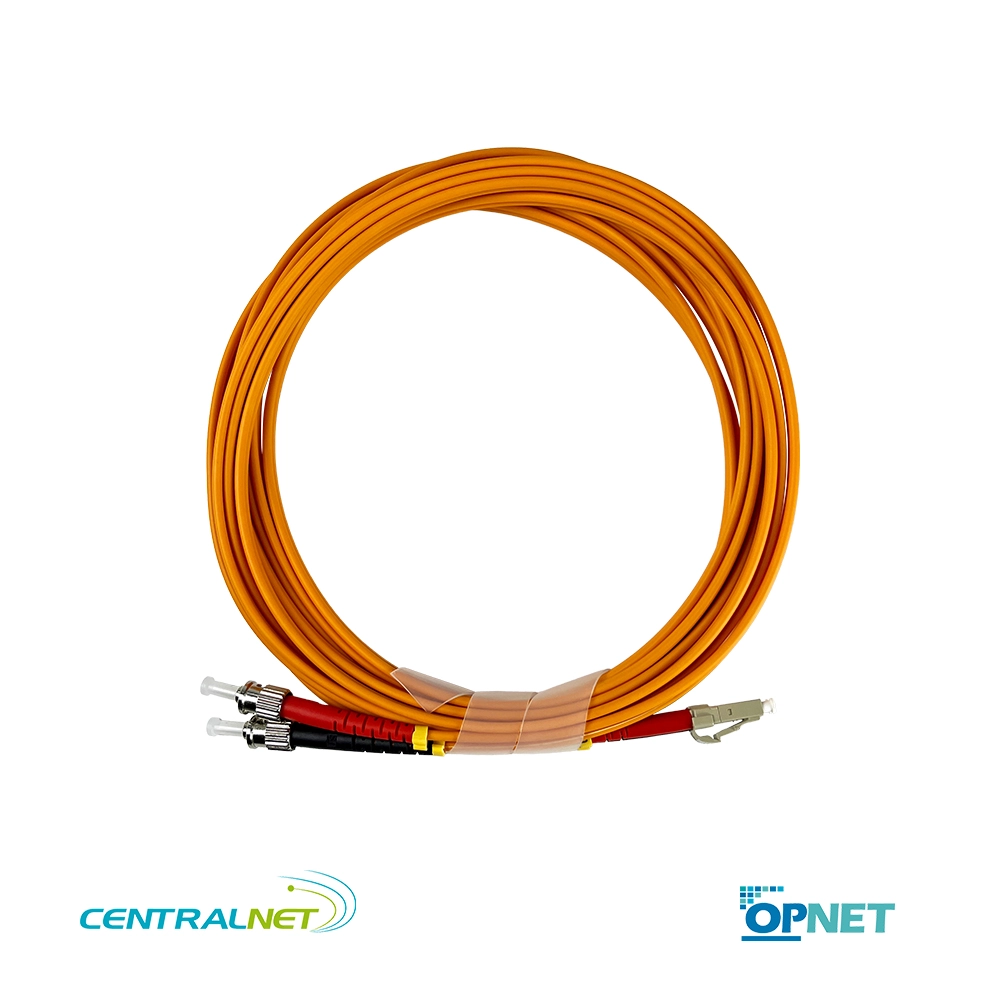

Jumper Duplex ST LC Multimodo OM1 5mts UPC: Conectividad Híbrida de Medio Recorrido para Redes Legacy e Industriales
El Jumper Duplex ST LC Multimodo OM1 5mts UPC de OPNET es un patch cord híbrido de medio recorrido diseñado estratégicamente para resolver desafíos de conectividad en salas de telecomunicaciones donde la distancia física entre el equipo legacy y el moderno requiere una holgura controlada. Fabricado con fibra multimodo OM1 de núcleo 62.5/125µm, este cable integra un robusto conector ST metálico de bayoneta en un extremo y un conector LC de alta densidad en el otro. Su longitud de 5 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta ideal para tender por organizadores verticales, conectar racks estrictamente adyacentes o puentear equipos en filas de gabinetes, manteniendo la seguridad mecánica y la compatibilidad Gigabit Ethernet sin generar «slack» (cable sobrante).
¿Por qué elegir este Jumper Duplex ST LC Multimodo OM1 5mts UPC?
Este modelo híbrido está ingenierilmente pensado para instaladores y administradores de red que necesitan cubrir distancias intermedias exactas en infraestructuras mixtas:
- Longitud de 5 metros para ruteo por organizadores y racks contiguos: Diseñada específicamente para tender desde un panel de distribución (ODF) en un rack hacia un switch o grabador NVR ubicado en el rack inmediatamente adyacente, o para recorrer organizadores verticales y laterales sin que el cable quede tenso ni generando enredos.
- Conectividad híbrida ST (Bayoneta) a LC (Plug): Permite conectar directamente paneles antiguos o industriales (ST) a los puertos LC de switches PoE o servidores modernos, eliminando la necesidad de usar adaptadores híbridos intermedios que suman atenuación y puntos de falla.
- Robustez industrial del conector ST: El extremo ST cuenta con un cuerpo metálico y mecanismo de fijación tipo bayoneta que garantiza que el cable no se desconectará accidentalmente por vibraciones, tirones o manipulación en el punto de origen.
- Compatibilidad total con Gigabit Ethernet (OM1 62.5/125µm): Soporta enlaces Gigabit Ethernet SX (850nm) hasta 275 metros, permitiendo que los 5 metros de recorrido sean una fracción mínima del alcance total, ideal para mantener operativas las redes existentes.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware en salas de control, ductos compartidos y plenums.
- Férulas de cerámica de doble diámetro: Integra una férula de 2.5mm para el lado ST y una férula de 1.5mm para el lado LC, asegurando el alineamiento perfecto del núcleo de 62.5µm en ambos tipos de conector a lo largo de todo el tendido.
Especificaciones técnicas del Jumper Duplex ST LC Multimodo OM1 5mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Multimodo OM1 (62.5/125µm)
- Conector A: ST / UPC (Férula de cerámica 2.5 mm, Cuerpo Metálico)
- Conector B: LC / UPC (Férula de cerámica 1.5 mm, Cuerpo Plástico)
- Mecanismo de Fijación: Bayoneta (ST) / Push-Pull Plug (LC)
- Longitud: 5 metros
- Color de Chaqueta: Naranja (Estándar TIA-598 para OM1)
- Material de Chaqueta: LSZH (Low Smoke Zero Halogen)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex ST LC Multimodo OM1 5mts UPC
Es el componente ideal para escenarios que requieren alcance medio, compatibilidad y resistencia mecánica:
- Ruteo por organizadores verticales y laterales: Tendido organizado desde un panel de pared o ODF (ST) hacia un switch (LC) ubicado en el mismo rack pero requiriendo pasar por las anillas o dedos organizadores laterales sin tensar el cable.
- Conexión entre racks adyacentes (contiguos): Interconexión de gabinetes que están físicamente pegados o separados por un espacio mínimo, donde el cable de 3m no alcanza por la profundidad del rack y el de 10m sobra.
- Extensión de redes de CCTV en filas de gabinetes: Conexión desde un panel de distribución de cámaras (ST) en un rack hacia el grabador NVR o switch de gestión (LC) ubicado en el rack de al lado dentro de la misma fila.
- Migración de redes de campus y hospitales: Actualización de switches en edificios donde los paneles de distribución están separados de los nuevos equipos activos por distancias intermedias de hasta 5 metros.
- Redes de automatización industrial: Tendido desde una máquina o PLC (que exige la bayoneta ST por vibración) hacia el gabinete de control secundario (LC) ubicado a corta distancia en la planta.
Beneficios únicos para tu infraestructura
- Holgura controlada sin excesos (Longitud «Goldilocks»): Los 5 metros proporcionan el margen exacto para ruteos por organizadores o racks adyacentes, manteniendo el radio de curvatura seguro y evitando el «slack» sobrante que generan los cables más largos en espacios reducidos.
- Elimina puntos de falla en tendido medio (cero acopladores): Al usar un solo cable híbrido de 5 metros, evitas la necesidad de unir patch cords con adaptadores híbridos (ST-LC) intermedios, reduciendo la atenuación total y el riesgo de que un acoplador se ensucie o falle.
- Protege tu inversión en hardware (CAPEX): Permite seguir utilizando los transceptores ópticos Gigabit SX (850nm) que ya están instalados en tus switches, sin forzar una migración inmediata a fibra OM3/OM4.
- Seguridad mecánica anti-vibración en el origen: La bayoneta metálica del conector ST garantiza que, incluso en gabinetes sometidos a vibración constante, la conexión óptica nunca se soltará accidentalmente en el punto de partida.
- Identificación visual inmediata: El color naranja estandarizado alerta a los técnicos de que se trata de un enlace OM1, evitando que se conecte accidentalmente a un puerto que requiera fibra de 50µm (OM3/OM4) para largas distancias.
El Jumper Duplex ST LC Multimodo OM1 5mts UPC de OPNET es la herramienta de conectividad definitiva para ingenieros de red, automatización y seguridad física que necesitan alcance medio, robustez mecánica y compatibilidad Gigabit en entornos heterogéneos. Su combinación de fibra OM1, conector ST metálico de bayoneta, conector LC de precisión, chaqueta LSZH y una longitud de 5 metros lo convierte en el aliado perfecto para puentear racks adyacentes y organizar cableado sin sacrificar la seguridad física del enlace ni el presupuesto de la empresa.
