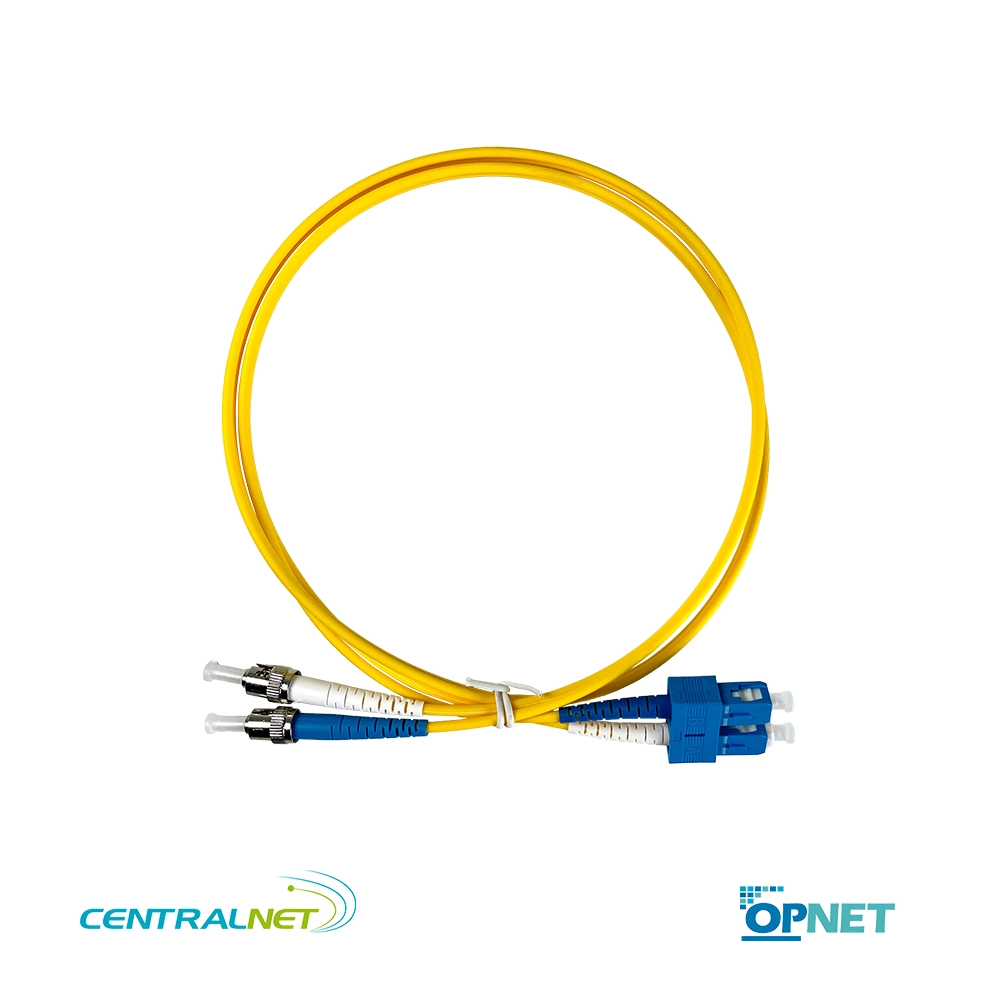

Jumper Duplex ST SC Monomodo 1mts UPC: Precisión Milimétrica para Migraciones en Gabinetes Compactos con Seguridad Mecánica
El Jumper Duplex ST SC Monomodo 1mts UPC de OPNET es un patch cord híbrido de longitud ultra-corta diseñado estratégicamente para los escenarios más exigentes de modernización de redes donde el espacio físico es crítico y la seguridad mecánica es innegociable. Fabricado con fibra monomodo de 9/125µm, este cable integra un robusto conector ST metálico de bayoneta en un extremo (para paneles de distribución heredados o llegadas exteriores) y un conector SC de fijación Push-Pull en el otro (para equipos activos modernos). Su longitud exacta de 1 metro y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para conectar ODFs legacy con switches o transmisores SC ubicados en la misma unidad de rack o en gabinetes de pared compactos, eliminando por completo el cable sobrante y protegiendo la integridad del enlace de larga distancia.
¿Por qué elegir este Jumper Duplex ST SC Monomodo 1mts UPC?
Este modelo híbrido está ingenierilmente pensado para instaladores de telecomunicaciones y técnicos de CCTV que deben migrar o interconectar infraestructuras monomodo en espacios físicos extremadamente reducidos:
- Longitud ultra-corta de 1 metro (cero slack en migración): Diseñado específicamente para conectar un panel de distribución óptica (ST) con un equipo activo (SC) ubicados en la misma unidad de rack (U), en gabinetes espalda con espalda o en gabinetes de pared (6U/9U), eliminando cualquier bucle o exceso de cable que obstruya la ventilación o impida el cierre de las puertas.
- Conectividad híbrida ST (Bayoneta) a SC (Push-Pull): Permite la transición directa desde adaptadores ST heredados hacia puertos SC modernos sin necesidad de insertar acopladores híbridos intermedios, los cuales sumarían atenuación y un punto crítico de suciedad en un espacio tan reducido.
- Robustez del ST + rapidez del SC: El extremo ST protege el punto de origen (típicamente la llegada de un cable troncal o gabinete de calle) con su cuerpo metálico y bayoneta, mientras que el extremo SC permite a los técnicos insertar y retirar el cable rápidamente con una sola mano en los equipos activos.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga distancia (LR, ER) y enlaces de CCTV monomodo que operan a kilómetros de distancia.
- Férulas de cerámica de 2.5mm (doble estándar): Ambos conectores integran férulas de cerámica de gran diámetro, asegurando el alineamiento perfecto del núcleo de 9µm y una estabilidad mecánica superior.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
Especificaciones técnicas del Jumper Duplex ST SC Monomodo 1mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: ST / UPC (Férula de cerámica 2.5 mm, Cuerpo Metálico, Bayoneta)
- Conector B: SC / UPC (Férula de cerámica 2.5 mm, Cuerpo Plástico, Push-Pull)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 1 metro
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex ST SC Monomodo 1mts UPC
Es el componente preferido para escenarios de migración y conectividad donde la distancia física es mínima pero la exigencia técnica es máxima:
- Migración de equipos en la misma unidad de rack (U): Reemplazo de un switch o multiplexor antiguo (con puertos ST) por un equipo moderno (con puertos SC) en la misma posición del gabinete, requiriendo un patch cord que no sobre ni estorbe.
- CCTV monomodo de largo alcance en gabinetes compactos: Conexión en nodos de videovigilancia donde el panel de llegada de la fibra exterior (ST) y el switch de gestión o transmisor de video (SC) están físicamente muy cerca dentro de un gabinete de pared o de calle (6U/9U).
- Conexiones «espalda con espalda»: Interconexión entre un ODF legacy montado en la parte trasera de un rack y un equipo activo montado en la parte frontal del rack contiguo pegado.
- Laboratorios y bancos de pruebas monomodo: Configuración de test beds donde se requiere validar la interoperabilidad entre un equipo de prueba legacy (ST) y un transceptor moderno (SC) con la mínima atenuación posible y sin desorden en la mesa de trabajo.
- Backbone de campus en MDF (parcheo directo): Puente directo entre la llegada del cable troncal (ST) y el puerto de un router de borde (SC) cuando ambos comparten el mismo panel de 1U o 2U.
Beneficios únicos para tu infraestructura
- Cero tensión mecánica en la bayoneta ST: Al usar exactamente 1 metro en conexiones de proximidad, evitas que el cable quede tenso, lo cual es crítico ya que la tensión lateral podría dañar el delicado mecanismo de giro de la bayoneta metálica o desalinear la férula de cerámica.
- Eliminación total del «slack» en gabinetes de pared: En gabinetes de 6U o 9U, cualquier centímetro de cable sobrante impide el cierre de la puerta o bloquea los ventiladores. Este jumper de 1 metro garantiza un cierre hermético y un flujo de aire (airflow) óptimo.
- Cero adaptadores híbridos intermedios: Al conectar directamente el puerto ST al SC, evitas insertar un acoplador híbrido, reduciendo la atenuación total, eliminando el riesgo de que el acoplador se ensucie en un espacio de difícil acceso y ahorrando espacio vital en el panel.
- Máximo presupuesto óptico (Power Budget): Al tener solo 1 metro de longitud, la atenuación intrínseca del cable es prácticamente nula, entregando la máxima potencia óptica posible a los receptores, crítico para enlaces de CCTV o WAN de larga distancia.
- Robustez certificada: Las pruebas de tracción, torsión y curvatura estática garantizan que el jumper mantendrá su rendimiento óptico incluso en entornos de alta manipulación durante el despliegue de redes.
El Jumper Duplex ST SC Monomodo 1mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones, integradores de CCTV y técnicos de campo que buscan precisión milimétrica, migración limpia y seguridad mecánica en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conector ST metálico, conector SC de precisión y una longitud calculada para conexiones directas lo convierte en un componente esencial para gabinetes compactos y modernización de redes WAN.
