Jumper Duplex ST SC Monomodo 3mts UPC: Robustez Industrial en el Origen y Rapidez de Mantenimiento en la Central

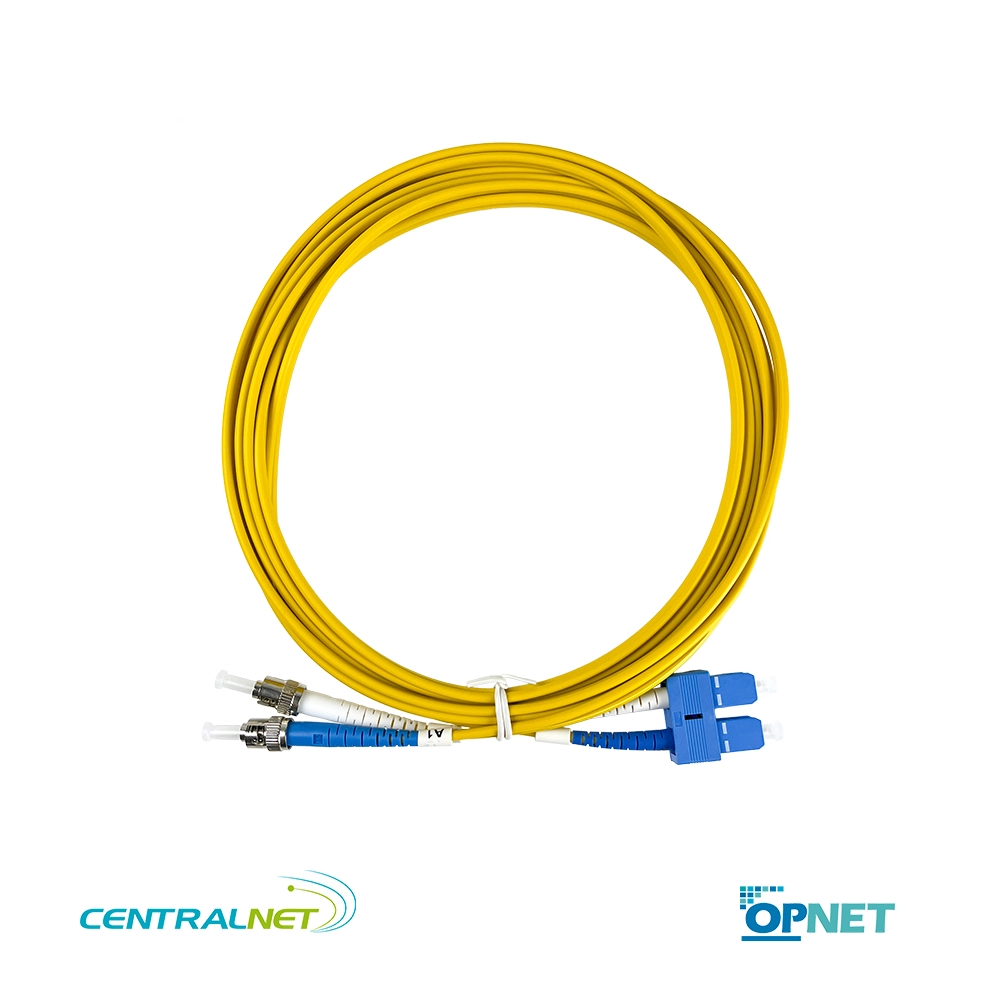

El Jumper Duplex ST SC Monomodo 3mts UPC de OPNET es un patch cord híbrido de precisión diseñado estratégicamente para interconectar infraestructuras pasivas monomodo heredadas o entornos industriales con los paneles de distribución y equipos de cabecera modernos en centrales de telecomunicaciones. Fabricado con fibra monomodo de 9/125µm, este cable integra un robusto conector ST metálico de bayoneta en un extremo (para garantizar la seguridad en gabinetes de calle, postes o plantas) y un conector SC de fijación Push-Pull en el otro (para una manipulación rápida en los ODFs de la central). Su longitud de 3 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para parchear enlaces de larga distancia dentro del mismo rack o entre gabinetes adyacentes, manteniendo la integridad de la señal y la seguridad mecánica.
¿Por qué elegir este Jumper Duplex ST SC Monomodo 3mts UPC?
Este modelo híbrido destaca por resolver los desafíos de conectividad en redes de telecomunicaciones donde el punto de origen exige robustez extrema y el destino requiere agilidad en el mantenimiento:
- Conectividad híbrida ST (Bayoneta) a SC (Push-Pull): Permite conectar directamente cables de llegada provenientes de exteriores o entornos hostiles (ST) hacia los puertos SC de ODFs, switches de gestión o routers de borde en la central, eliminando la necesidad de usar acopladores híbridos que suman atenuación y puntos de falla.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga y ultra larga distancia (LR, ER, ZR) que operan desde 10 km hasta más de 80 km en redes WAN, DWDM y FTTH.
- Robustez industrial del ST + rapidez del SC: El extremo ST protege el punto de origen con su cuerpo metálico y bayoneta, evitando desconexiones por vibración o tirones. Mientras tanto, el extremo SC permite a los técnicos en la central insertar y retirar el cable rápidamente con una sola mano durante las tareas de mantenimiento.
- Longitud estratégica de 3 metros: Diseñada para el parcheo dentro del mismo rack o entre gabinetes estrictamente adyacentes en la central telefónica, proporcionando la holgura exacta para conectar la llegada del cable exterior (ST) con el equipo activo (SC) sin generar el exceso de cable (slack) que obstruye el flujo de aire.
- Férulas de cerámica de 2.5mm en ambos extremos: Al ser ambos conectores de estándar 2.5mm, ofrecen una excelente estabilidad mecánica y una alineación precisa del núcleo de 9µm, garantizando una pérdida de inserción mínima.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
Especificaciones técnicas del Jumper Duplex ST SC Monomodo 3mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: ST / UPC (Férula de cerámica 2.5 mm, Cuerpo Metálico, Bayoneta)
- Conector B: SC / UPC (Férula de cerámica 2.5 mm, Cuerpo Plástico, Push-Pull)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Pulido: UPC (Ultra Physical Contact)
- Longitud: 3 metros
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex ST SC Monomodo 3mts UPC
Es el componente preferido para escenarios de migración y conectividad en redes de telecomunicaciones de larga distancia:
- Migración de ODFs legacy a equipos de distribución SC: Interconexión de paneles de llegada antiguos (ST) con los nuevos routers de borde, switches de agregación o patch panels de alta densidad (SC) en la misma central telefónica.
- CCTV monomodo de largo alcance: Conexión desde el switch de gestión o transmisor de video (SC) en el rack de cabecera hacia la fibra de llegada que viene de una cámara monomodo ubicada a kilómetros de distancia (que termina en un adaptador ST por su ubicación en un poste o gabinete de calle).
- Redes de transporte y DWDM: Parcheo de equipos de multiplexación donde la infraestructura pasiva de llegada es ST y las tarjetas ópticas de nueva generación utilizan interfaces SC.
- Campus universitarios, hospitales y minería: Interconexión en la sala de equipos (MDF) donde los cables troncales que vienen de edificios remotos o faenas mineras están terminados en ST, pero los equipos activos core exigen SC.
- Redes de defensa y aeroespaciales: Entornos donde los estándares militares exigen conectores de bayoneta metálica en el extremo de la antena o radar (ST), conectados a los racks de procesamiento de datos (SC) en el búnker o central.
Beneficios únicos para tu infraestructura
- Seguridad mecánica en el origen, rapidez en el destino: La bayoneta metálica del ST garantiza que la llegada del enlace monomodo (que puede venir de un entorno hostil) no se desconectará por vibración o tensión. Mientras tanto, el Push-Pull del SC acelera el mantenimiento diario en los racks de la central.
- Elimina puntos de falla intermedios (cero acopladores): Al usar un jumper híbrido directo de 3 metros, evitas insertar un adaptador híbrido (ST-SC) en el patch panel, lo que reduce la atenuación total del enlace y el riesgo de suciedad en un punto extra, vital para transceptores LR/ER/ZR.
- Alcance ilimitado (sin dispersión modal): Al utilizar fibra monomodo 9/125µm, el cable permite que los equipos de transporte óptico operen a su máxima capacidad y distancia (desde 10 km hasta 80 km) sin degradación de la señal.
- Gestión de cableado ordenada: Los 3 metros proporcionan la holgura exacta para el parcheo intra-rack, manteniendo el radio de curvatura seguro y evitando el «slack» sobrante que bloquea la ventilación de los equipos activos.
- Identificación visual inmediata: El color amarillo estandarizado alerta a los técnicos de que se trata de un enlace monomodo de larga distancia, evitando que se conecte accidentalmente en puertos que requieran fibra multimodo.
El Jumper Duplex ST SC Monomodo 3mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones y técnicos de campo que buscan robustez mecánica, facilidad de manipulación y compatibilidad de larga distancia en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conector ST metálico de bayoneta, conector SC Push-Pull y chaqueta LSZH lo convierte en un componente esencial para cualquier proyecto de modernización de redes WAN, transporte óptico o CCTV de largo alcance.
Encuentra este y otros productos especializados en conectividad e instrumentación para fibra óptica en Centralnet.
