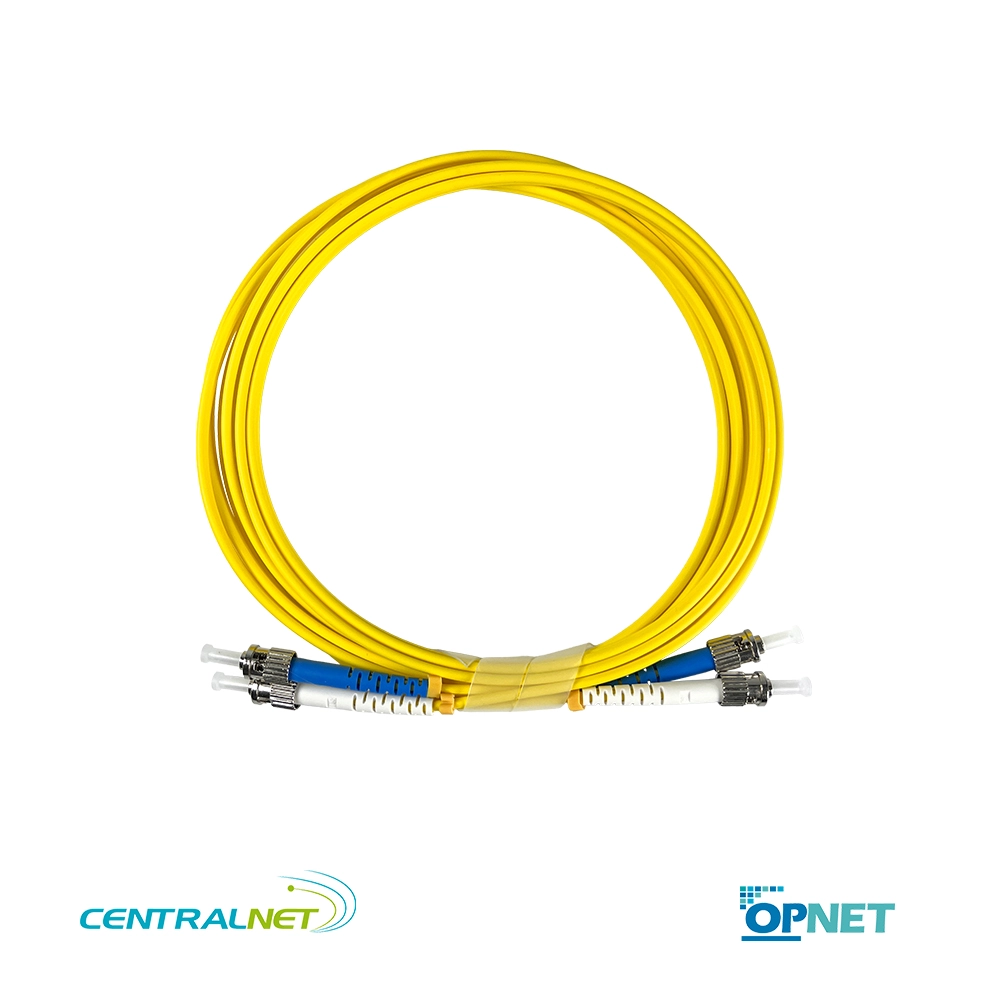

Jumper Duplex ST ST Monomodo 3mts UPC: Doble Anclaje de Bayoneta Metálica y Ruteo Ordenado para Entornos Críticos
El Jumper Duplex ST ST Monomodo 3mts UPC de OPNET es un patch cord simétrico de grado industrial diseñado para los entornos más exigentes donde la integridad de la señal de larga distancia debe coexistir con una estabilidad física inquebrantable. Fabricado con fibra monomodo de 9/125µm y conectores ST dúplex con cuerpo metálico y fijación por bayoneta en ambos lados, este cable garantiza un enclavamiento absoluto. Su longitud estándar de 3 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para interconectar equipos de transporte legacy, paneles de distribución o instrumentación crítica dentro del mismo rack o en gabinetes adyacentes, permitiendo un ruteo ordenado por los organizadores y asegurando que la conexión jamás se suelte por vibración.
¿Por qué elegir este Jumper Duplex ST ST Monomodo 3mts UPC?
Este modelo está ingenierilmente pensado para ingenieros de telecomunicaciones, técnicos de defensa y operadores de redes críticas que requieren precisión, seguridad mecánica extrema en ambos extremos y un ruteo estructurado:
- Longitud de 3 metros para ruteo por organizadores intra-rack: Diseñada específicamente para conectar dos equipos con interfaz ST ubicados en la misma fila del rack, proporcionando la holgura exacta para pasar por las anillas o dedos organizadores verticales sin tensar el mecanismo de bayoneta ni generar bucles sobrantes que caigan al piso falso.
- Doble fijación de bayoneta metálica (anti-vibración extrema): A diferencia de los conectores de plástico, el mecanismo de bayoneta del conector ST en ambos extremos garantiza un enclavamiento rígido, siendo la solución definitiva para entornos donde los equipos de transmisión, los chasis industriales o las maquinarias generan vibraciones constantes.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga y ultra larga distancia (LR, ER, ZR) y equipos de transporte óptico (DWDM/CWDM).
- Férulas de cerámica de 2.5mm (doble estándar): Ambos conectores integran férulas de cerámica de gran diámetro, proporcionando una estabilidad mecánica superior y una alineación perfecta del núcleo de 9µm, crítica para mantener la señal láser estable.
- Pulido UPC de alta precisión: Garantiza una pérdida por retorno (Return Loss) de ≥23 dB y una pérdida de inserción ≤0.30 dB, asegurando que la señal óptica monomodo llegue limpia y sin reflexiones dañinas a los equipos de transmisión.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
Especificaciones técnicas del Jumper Duplex ST ST Monomodo 3mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: ST / UPC (Férula cerámica 2.5 mm, Cuerpo Metálico, Bayoneta)
- Conector B: ST / UPC (Férula cerámica 2.5 mm, Cuerpo Metálico, Bayoneta)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Pulido: UPC (Ultra Physical Contact)
- Longitud: 3 metros
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex ST ST Monomodo 3mts UPC
Es el componente preferido para escenarios donde la doble seguridad mecánica y el ruteo ordenado son obligatorios:
- Parcheo de equipos de transporte legacy (PDH/SDH): Interconexión directa entre multiplexores, tarjetas ópticas o paneles de distribución antiguos (ST) ubicados en la misma fila del rack, ruteando limpiamente por los organizadores verticales.
- CCTV monomodo en gabinetes industriales o de calle: Conexión entre un switch de gestión y un transmisor de video monomodo dentro del mismo gabinete de control en una planta, faena minera o nodo exterior, donde la vibración es constante.
- Redes de defensa, militares y aeroespaciales: Entornos de prueba o despliegue donde los estándares de alta vibración exigen la máxima retención del conector (bayoneta metálica) en ambos extremos del enlace.
- Backbone de campus en MDF: Parcheo entre la llegada del cable troncal (terminado en ST) y el panel de distribución principal (ST) en el mismo rack de entrada, permitiendo un ruteo seguro por las anillas laterales.
- Laboratorios de pruebas y test beds: Interconexión entre los puertos ST de un equipo de medición (OTDR) y los paneles de referencia o fibras de lanzamiento en el mismo banco de pruebas.
Beneficios únicos para tu infraestructura
- Doble seguridad anti-vibración (cero desconexiones): La bayoneta metálica en ambos extremos garantiza que, incluso si el equipo es movido, golpeado o vibra constantemente, la conexión óptica monomodo permanecerá firmemente anclada, evitando caídas de enlace o errores de medición.
- Holgura controlada para organizadores (Longitud «Goldilocks»): Los 3 metros proporcionan el margen exacto para que el cable baje o suba por las anillas organizadoras del rack sin quedar tenso (lo que dañaría la férula o el mecanismo de giro) y sin generar el exceso de cable que bloquea la ventilación de los equipos activos.
- Alcance ilimitado (sin dispersión modal): Al utilizar fibra monomodo 9/125µm, el cable permite que los transceptores LR, ER o ZR alcancen sus distancias máximas (desde 10 km hasta 80 km) sin degradación de la señal.
- Robustez extrema (cero plástico frágil): Al no tener pestañas de plástico que se puedan romper al manipular el cable con guantes industriales o en espacios reducidos, la vida útil del jumper en entornos hostiles se multiplica.
- Mantenimiento acelerado: En caso de falla, un técnico puede identificar y retirar el enlace en segundos sin tener que desenredar marañas de cables de mayor longitud que cruzan por encima de otros puertos críticos.
El Jumper Duplex ST ST Monomodo 3mts UPC de OPNET representa la elección de grado profesional para ingenieros de telecomunicaciones, técnicos de laboratorio y operadores de redes críticas que buscan ruteo ordenado, doble anclaje mecánico y máximo presupuesto óptico en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores ST metálicos de bayoneta y chaqueta LSZH lo convierte en un componente esencial para cualquier proyecto de transporte óptico, defensa o redes de alta exigencia.
Encuentra este y otros productos especializados en conectividad e instrumentación para fibra óptica en Centralnet.
