Descripción
Jumper Duplex FC FC Monomodo 3mts APC: Doble Supresión de Reflexiones y Rosca Metálica Anti-Vibración para Redes CATV, RFoG y Broadcast

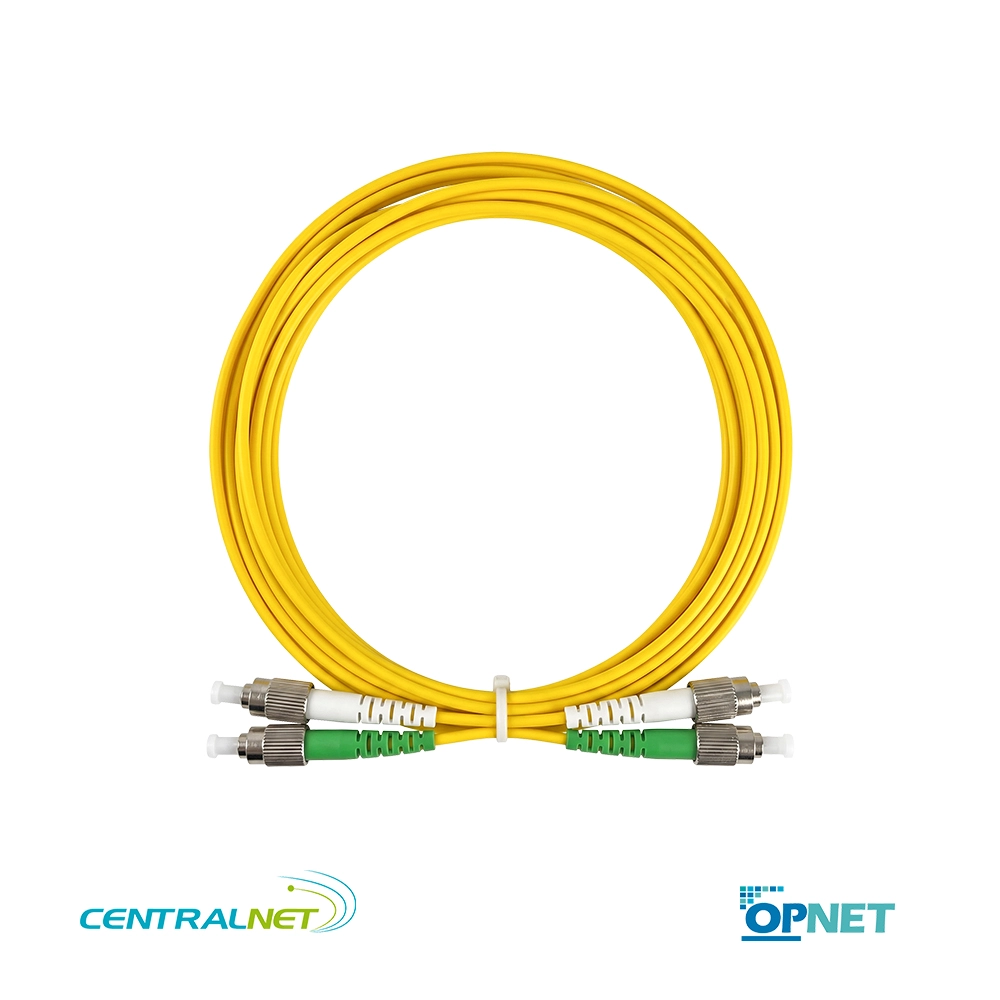

El Jumper Duplex FC FC Monomodo 3mts APC de OPNET es un patch cord simétrico de grado industrial y especialidad óptica, diseñado para los racks de cabecera más exigentes donde la reflexión de la señal y la vibración mecánica no son opciones. Fabricado con fibra monomodo de 9/125µm, este cable único integra conectores FC con pulido APC (Angled Physical Contact) y cuerpo metálico con fijación por rosca en ambos extremos. Su longitud estándar de 3 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para el parcheo directo entre equipos de transmisión de video, nodos RFoG, instrumentación de prueba o paneles de distribución que exigen simultáneamente la seguridad absoluta de la rosca y una pérdida de retorno extrema (≥60 dB).
¿Por qué elegir este Jumper Duplex FC FC Monomodo 3mts APC?
Este modelo está ingenierilmente pensado para ingenieros de telecomunicaciones, operadores de CATV/RFoG y técnicos de broadcast que operan en entornos donde los conectores de plástico están prohibidos y la integridad de la señal de RF es innegociable:
- Doble pulido APC de 8° (Return Loss ≥60 dB): Ambos conectores cuentan con un ángulo de pulido de 8° que desvía la luz reflejada hacia la chaqueta de la fibra, garantizando una pérdida de retorno superior a 60 dB en ambos extremos, eliminando por completo las interferencias (ghosting) en señales de video analógico y mejorando la relación señal-ruido (SNR) en redes RFoG y GPON.
- Doble fijación por rosca metálica (anti-vibración extrema): A diferencia de los conectores de plástico (SC/LC), el mecanismo de rosca del conector FC en ambos extremos garantiza un enclavamiento rígido e inamovible, siendo la solución definitiva para racks donde los equipos de transmisión, ventiladores o maquinaria adyacente generan vibraciones constantes que desconectarían cualquier otro conector.
- Identificación visual estándar (cuerpo verde): Siguiendo la norma internacional, ambos conectores FC cuentan con componentes de color verde, permitiendo a los técnicos identificar visualmente que se trata de un enlace de alta supresión de reflexiones, previniendo el error catastrófico de conectarlo en un puerto UPC.
- Longitud de 3 metros para parcheo intra-rack: Diseñada específicamente para tender dentro del mismo rack de cabecera o entre gabinetes estrictamente adyacentes, proporcionando la holgura exacta para pasar por los organizadores verticales sin tensar la rosca metálica ni generar bucles que obstruyan el flujo de aire.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga distancia y equipos de transporte óptico que operan en redes de acceso y distribución.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
Especificaciones técnicas del Jumper Duplex FC FC Monomodo 3mts APC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad y el estándar APC:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: FC / APC (Férula 2.5 mm, Cuerpo Metálico, Tipo Rosca, 8°)
- Conector B: FC / APC (Férula 2.5 mm, Cuerpo Metálico, Tipo Rosca, 8°)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 3 metros
- Color del Conector: Verde (Estándar internacional para APC en ambos lados)
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 60 dB (Crítico para APC en ambos lados)
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex FC FC Monomodo 3mts APC
Es el componente preferido para el despliegue y mantenimiento de redes donde la reflexión óptica y la seguridad mecánica son enemigos críticos en ambos extremos:
- Cabeceras de redes CATV y RFoG de misión crítica: Parcheo entre transmisores de video, amplificadores ópticos y nodos de distribución que, por su ubicación en plantas industriales o zonas de alto tráfico, exigen rosca metálica (FC/APC) en ambos lados para evitar micro-desconexiones.
- Broadcast y audio/video profesional: Enlaces de fibra en estudios de televisión, unidades móviles (SNG) o estadios donde los equipos de transmisión y los routers de video (ambos FC/APC) sufren vibraciones constantes por equipos de audio o generadores.
- Instrumentación de prueba (OTDR) y fibra oscura: Conexión de los puertos FC/APC de un OTDR o Power Meter de alta precisión hacia paneles de fibra oscura o fibras de lanzamiento (FC/APC) en el mismo rack de laboratorio o central.
- Redes de defensa, militares y aeroespaciales: Entornos de prueba o despliegue táctico donde los estándares militares exigen conectores de rosca metálica para soportar estrés mecánico extremo, y el pulido APC es obligatorio para la integridad de los datos.
- Mantenimiento de redes FTTH legacy: Reparación o ampliación de enlaces en centrales antiguas donde tanto la infraestructura pasiva como los equipos activos heredados mantienen la interfaz FC/APC.
Beneficios únicos para tu infraestructura
- Supresión total de reflexiones (Return Loss ≥60 dB): Al usar el pulido APC de 8° en ambos extremos, se elimina por completo el «ruido» óptico que viaja de regreso hacia el transmisor, siendo absolutamente obligatorio para que las redes CATV no presenten nieve en la pantalla y las redes RFoG mantengan su margen de potencia (SNR) intacto.
- Inmunidad total a la vibración (cero plástico): La rosca metálica en ambos extremos garantiza que, incluso si el rack es sometido a vibración constante (por ventiladores, tráfico pesado o maquinaria adyacente), la conexión óptica permanecerá firmemente anclada, evitando las temidas caídas de enlace intermitentes.
- Identificación visual a prueba de errores: El color verde en ambos conectores alerta inmediatamente a cualquier técnico de que está manipulando un enlace APC de doble extremo, previniendo el error catastrófico de conectar un cable APC en un puerto UPC, lo cual degradaría el rendimiento o incluso dañaría los láseres.
- Holgura controlada para organizadores (Longitud «Goldilocks»): Los 3 metros proporcionan el margen exacto para que el cable baje o suba por las anillas organizadoras del rack sin quedar tenso (lo que dañaría la férula o el mecanismo de rosca) y sin generar el exceso de cable que bloquea la ventilación.
- Robustez certificada: Las pruebas de tracción, torsión y curvatura estática (según estándares Telcordia e IEC) garantizan que el jumper mantendrá su rendimiento óptico y su delicado pulido de 8° incluso en entornos de alta manipulación.
El Jumper Duplex FC FC Monomodo 3mts APC de OPNET representa la elección de grado profesional para ingenieros de telecomunicaciones, operadores de CATV/RFoG y técnicos de broadcast que buscan supresión de reflexiones, inmunidad a la vibración y robustez extrema en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, doble conector FC metálico de rosca con pulido APC y chaqueta LSZH lo convierte en un componente esencial para cualquier proyecto de video sobre fibra o redes de misión crítica donde la conexión no puede fallar.
Encuentra este y otros productos especializados en conectividad e instrumentación para fibra óptica en Centralnet.
