Jumper Duplex LC FC Monomodo 15mts UPC: Gran Recorrido Híbrido para Escaleras Portacables y Backbone Intra-Sala

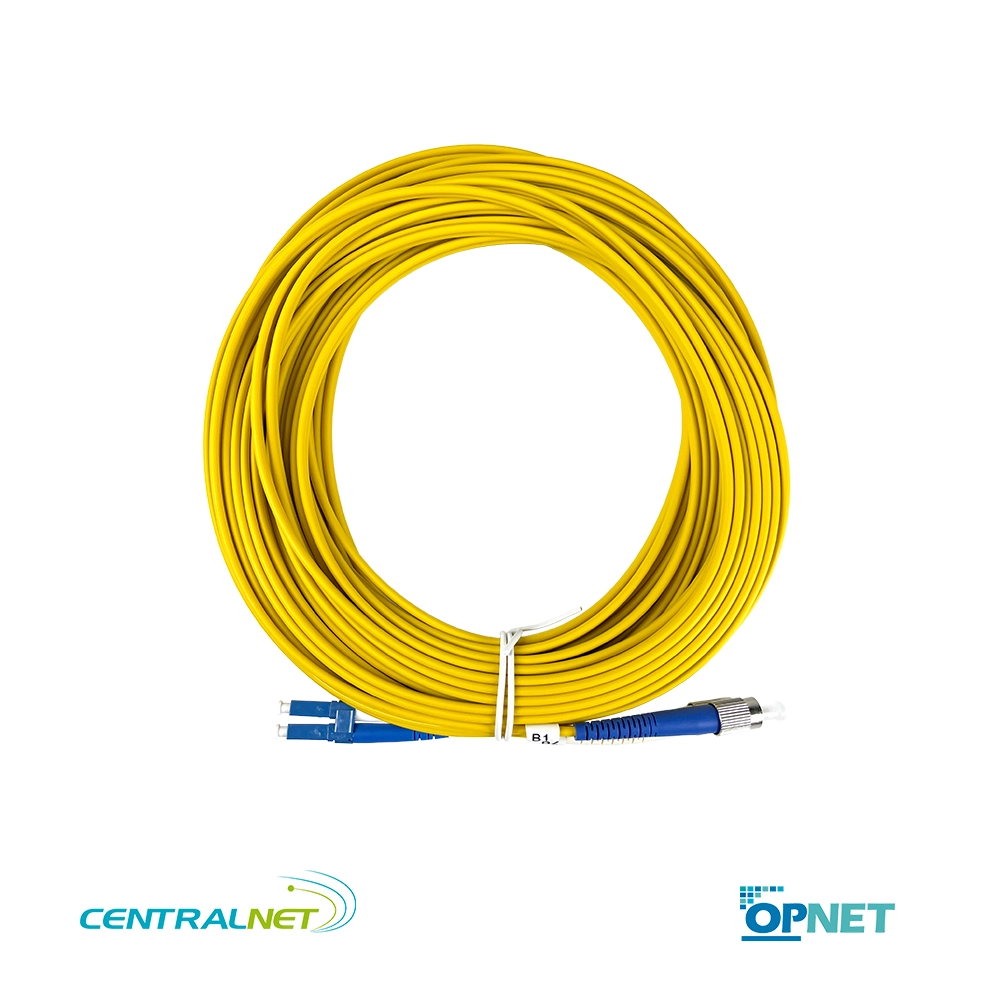

El Jumper Duplex LC FC Monomodo 15mts UPC de OPNET es un patch cord híbrido de gran recorrido diseñado para entornos de telecomunicaciones e industriales de gran envergadura, donde la máxima densidad de puertos debe coexistir con una fiabilidad mecánica extrema en distancias considerables. Fabricado con fibra monomodo de 9/125µm, este cable integra un conector LC de alta densidad (Plug) en un extremo y un conector FC de fijación por rosca metálica en el otro. Su longitud exacta de 15 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para interconectar paneles de distribución principales (LC) directamente con equipos de instrumentación remota, transmisores de broadcast o sensores industriales (FC) ubicados en el extremo opuesto de la sala o en un nivel superior, garantizando un ruteo ordenado por bandejas y la integridad absoluta de la señal.
¿Por qué elegir este Jumper Duplex LC FC Monomodo 15mts UPC?
Este modelo híbrido está ingenierilmente pensado para ingenieros de telecomunicaciones, jefes de planta y técnicos de certificación que necesitan cubrir distancias físicas largas dentro de un mismo recinto, manteniendo la seguridad mecánica en el punto remoto:
- Longitud de 15 metros para escaleras portacables y backbone intra-sala: Diseñada específicamente para recorrer escaleras portacables superiores de un extremo a otro de una sala de gran formato, o para conectar un ODF principal (LC) con un equipo remoto (FC) separado por una distancia considerable, proporcionando la holgura exacta para el ruteo aéreo sin generar el exceso de cable (slack) de los modelos de 20 metros.
- Conectividad híbrida LC (Plug) a FC (Rosca Metálica): Permite conectar directamente paneles de distribución de alta densidad hacia equipos de instrumentación, sensores o analizadores de red remotos que utilizan puertos FC, eliminando la necesidad de adaptadores híbridos que suman atenuación y puntos de falla en tramos largos.
- Fijación por rosca FC anti-vibración a distancia: A diferencia de los conectores de pestaña o presión, el extremo FC se enclava mediante una rosca metálica de precisión, garantizando que el cable jamás se desconectará accidentalmente por vibraciones de maquinaria, sistemas HVAC o manipulación brusca en el punto remoto.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga y ultra larga distancia (LR, ER, ZR) y equipos de transporte óptico (DWDM/CWDM).
- Férulas de cerámica de doble diámetro: Integra una férula de 1.5mm para el lado LC y una férula de 2.5mm para el lado FC, asegurando el alineamiento perfecto del núcleo de 9µm en ambos tipos de conector a lo largo de todo el tendido de 15 metros.
- Seguridad LSZH en grandes recorridos aéreos: Al tratarse de un cable de 15 metros que probablemente recorrerá bandejas portacables superiores, plenums o ductos compartidos, la chaqueta LSZH es crítica para evitar la propagación de llamas y la emisión de humos tóxicos en caso de siniestro.
Especificaciones técnicas del Jumper Duplex LC FC Monomodo 15mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: LC / UPC (Férula 1.5 mm, Cuerpo Plástico, Tipo Plug)
- Conector B: FC / UPC (Férula 2.5 mm, Cuerpo Metálico, Tipo Rosca)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 15 metros
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex LC FC Monomodo 15mts UPC
Es el componente preferido para escenarios que exigen la máxima seguridad mecánica en un extremo y alta densidad en el otro, separados por grandes distancias dentro de un mismo sitio:
- Tendido por escaleras portacables superiores: Recorrido organizado desde un ODF principal (LC) en un extremo de la sala hacia un equipo de instrumentación o cabecera (FC) en el extremo opuesto, subiendo y bajando por las escaleras portacables del techo sin generar tensión en los conectores.
- Backbone intra-sala para instrumentación distribuida: Interconexión de la sala de control central (LC) con clusters de sensores, PLCs o equipos de prueba (FC) ubicados a 15 metros de distancia en plantas industriales o laboratorios de gran formato.
- Broadcast y audio/video en estudios masivos: Enlaces de fibra en estudios de televisión donde los paneles de distribución de alta densidad (LC) deben conectarse a pedestales de cámaras, unidades móviles o transmisores remotos (FC) separados por grandes distancias.
- Cables de lanzamiento (Launch Cables) para OTDR de largo alcance: Uso como cable de referencia de 15 metros para mediciones OTDR en redes monomodo con infraestructura FC, permitiendo medir el primer conector y la zona muerta inicial en enlaces de larga distancia.
- Redes de defensa y aeroespaciales: Entornos de prueba donde los estándares militares exigen conectores de rosca metálica en el dispositivo bajo prueba (FC), conectado a un rack de comunicaciones moderno (LC) ubicado a distancia.
Beneficios únicos para tu infraestructura
- Holgura exacta para bandejas aéreas (Longitud «Goldilocks»): Los 15 metros proporcionan el margen exacto para subir y bajar por escaleras portacables o cruzar salas de gran formato, manteniendo el radio de curvatura seguro y evitando el «slack» sobrante que generan los cables de 20 o 30 metros en espacios reducidos.
- Elimina puntos de falla intermedios (cero acopladores): Al usar un solo cable híbrido de 15 metros, evitas la necesidad de unir patch cords más cortos con adaptadores híbridos (LC-FC) intermedios, reduciendo drásticamente la atenuación total del enlace y eliminando el riesgo de que un acoplador se ensucie o falle a mitad del recorrido aéreo.
- Enclavamiento metálico anti-vibración en el punto remoto: La rosca del conector FC garantiza que, incluso si el equipo remoto está sometido a vibración constante (maquinaria, motores, tráfico pesado), la conexión óptica nunca se soltará accidentalmente.
- Alcance ilimitado (dentro del presupuesto óptico): Al utilizar fibra monomodo 9/125µm, el cable no introduce dispersión modal, permitiendo que los transceptores LR, ER o ZR alcancen sus distancias máximas (desde 10 km hasta 80 km) sin degradación.
- Robustez certificada: Las pruebas de tracción (>100N), torsión y curvatura estática (según estándares Telcordia e IEC) garantizan que el jumper mantendrá su rendimiento óptico y la integridad de sus férulas incluso al ser ruteado por esquinas de 90° en escaleras metálicas.
El Jumper Duplex LC FC Monomodo 15mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones, técnicos de laboratorio y automatización que buscan seguridad mecánica extrema, alta densidad y alcance en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conector FC metálico de rosca, conector LC de precisión, chaqueta LSZH y una longitud de 15 metros lo convierte en un componente esencial para cualquier proyecto de instrumentación distribuida, redes industriales o broadcast donde la conexión no puede fallar.
