Jumper Duplex LC FC Monomodo 5mts UPC: Recorrido Medio Híbrido para Ruteo Ordenado en Instrumentación y Redes Críticas

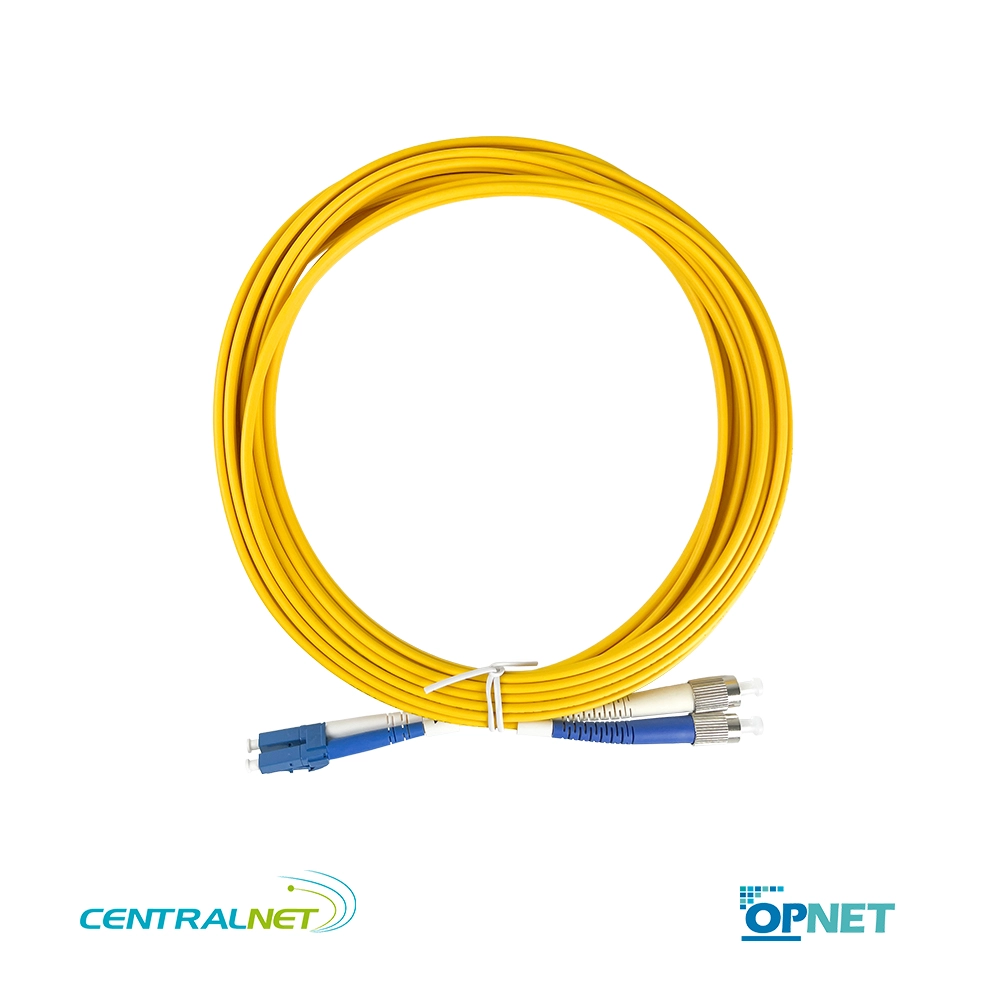

El Jumper Duplex LC FC Monomodo 5mts UPC de OPNET es un patch cord híbrido de recorrido medio diseñado para entornos donde la máxima densidad de puertos debe coexistir con una fiabilidad mecánica extrema, requiriendo un ruteo ordenado por la infraestructura del rack. Fabricado con fibra monomodo de 9/125µm, este cable integra un conector LC de alta densidad (Plug) en un extremo y un conector FC de fijación por rosca metálica en el otro. Su longitud exacta de 5 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para interconectar paneles de parcheo o switches (LC) directamente con equipos de instrumentación, transmisores o sensores industriales (FC) ubicados en racks adyacentes, permitiendo un ruteo limpio por bandejas y organizadores sin generar tensión ni cable sobrante.
¿Por qué elegir este Jumper Duplex LC FC Monomodo 5mts UPC?
Este modelo híbrido está ingenierilmente pensado para ingenieros de telecomunicaciones y técnicos de certificación que necesitan cubrir distancias intermedias exactas manteniendo el orden visual y la seguridad mecánica:
- Longitud de 5 metros para ruteo por organizadores y bandejas: Diseñada específicamente para tender desde un ODF o switch (LC) hacia un equipo de instrumentación (FC) en el rack adyacente, o para recorrer los organizadores verticales y laterales, proporcionando la holgura exacta para pasar por los dedos de cableado sin tensar el conector de rosca ni generar bucles que caigan al piso falso.
- Conectividad híbrida LC (Plug) a FC (Rosca Metálica): Permite conectar directamente paneles de distribución de alta densidad hacia equipos de instrumentación, sensores o analizadores de red que utilizan puertos FC, eliminando la necesidad de adaptadores híbridos que suman atenuación y puntos de falla en tramos medios.
- Fijación por rosca FC anti-vibración: A diferencia de los conectores de pestaña o presión, el extremo FC se enclava mediante una rosca metálica de precisión, garantizando que el cable jamás se desconectará accidentalmente por vibraciones de maquinaria, tráfico pesado o manipulación brusca en gabinetes industriales, de laboratorio o de broadcast.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga y ultra larga distancia (LR, ER, ZR) y equipos de transporte óptico (DWDM/CWDM).
- Férulas de cerámica de doble diámetro: Integra una férula de 1.5mm para el lado LC y una férula de 2.5mm para el lado FC, asegurando el alineamiento perfecto del núcleo de 9µm en ambos tipos de conector a lo largo de todo el tendido.
- Seguridad LSZH en recorridos medios: Al tratarse de un cable de 5 metros que probablemente recorrerá bandejas portacables o canaletas compartidas entre racks, la chaqueta LSZH es crítica para evitar la propagación de llamas y la emisión de humos tóxicos en caso de siniestro.
Especificaciones técnicas del Jumper Duplex LC FC Monomodo 5mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: LC / UPC (Férula 1.5 mm, Cuerpo Plástico, Tipo Plug)
- Conector B: FC / UPC (Férula 2.5 mm, Cuerpo Metálico, Tipo Rosca)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 5 metros
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex LC FC Monomodo 5mts UPC
Es el componente preferido para escenarios que exigen la máxima seguridad mecánica en un extremo y alta densidad en el otro, separados por una distancia media que requiere ruteo:
- Ruteo por organizadores verticales y bandejas: Tendido limpio desde un panel de parcheo LC hacia un equipo de instrumentación FC en el rack de al lado, pasando por las anillas o dedos organizadores laterales sin que el cable quede tenso ni sobrando.
- Sensores industriales en gabinetes contiguos: Interconexión de sensores de visión artificial, PLCs o maquinaria en plantas donde la vibración constante exige el enclavamiento por rosca del conector FC, conectados a switches de alta densidad (LC) ubicados en el gabinete de control adyacente.
- Broadcast y audio/video profesional: Enlaces de fibra en estudios o unidades móviles donde los equipos de transmisión y conmutación utilizan interfaces FC para garantizar la continuidad de la señal en vivo, ruteados por bandejas superiores hacia los patch panels LC.
- Redes de defensa y aeroespaciales: Entornos donde los estándares militares o aeroespaciales exigen conectores de rosca metálica para soportar entornos de alta vibración, integrados en racks de comunicaciones modernos (LC) separados por varios metros.
- Extensión de instrumentación de campo (OTDR, Power Meters): Tendido desde los puertos LC de los paneles de parcheo hacia los puertos FC de los equipos de instrumentación ubicados en un banco de pruebas o rack de soporte alejado.
Beneficios únicos para tu infraestructura
- Holgura exacta sin «slack» ni tensión: Los 5 metros proporcionan la longitud perfecta para que el cable pase por los organizadores del rack sin quedar tenso (lo que podría dañar la rosca o la férula) y sin generar el exceso de cable que bloquea la ventilación o cae al piso técnico.
- Elimina puntos de falla intermedios (cero acopladores): Al usar un solo cable híbrido de 5 metros, evitas la necesidad de unir patch cords más cortos con adaptadores híbridos (LC-FC) intermedios, lo que reduce drásticamente la atenuación total del enlace y el riesgo de que un acoplador se ensucie o falle a mitad del recorrido.
- Enclavamiento metálico anti-vibración: La rosca del conector FC garantiza que, incluso en gabinetes sometidos a vibración constante, la conexión óptica nunca se soltará accidentalmente, evitando caídas de enlace o pérdida de datos críticos en instrumentación.
- Alcance ilimitado (dentro del presupuesto óptico): Al utilizar fibra monomodo 9/125µm, el cable no introduce dispersión modal, permitiendo que los transceptores LR, ER o ZR alcancen sus distancias máximas (desde 10 km hasta 80 km) sin degradación.
- Robustez certificada: Las pruebas de tracción, torsión y curvatura estática (según estándares Telcordia e IEC) garantizan que el jumper mantendrá su rendimiento óptico y la integridad de sus férulas incluso al ser ruteado por esquinas de 90° en escaleras metálicas.
El Jumper Duplex LC FC Monomodo 5mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones, técnicos de laboratorio y automatización que buscan seguridad mecánica extrema, alta densidad y orden visual en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conector FC metálico de rosca, conector LC de precisión, chaqueta LSZH y una longitud calculada para el ruteo por organizadores lo convierte en un componente esencial para cualquier proyecto de instrumentación, redes industriales o broadcast donde la conexión no puede fallar.
