Jumper Duplex SC LC Monomodo 10mts APC UPC: Solución Híbrida de Pulidos Mixtos para Pruebas y Migraciones

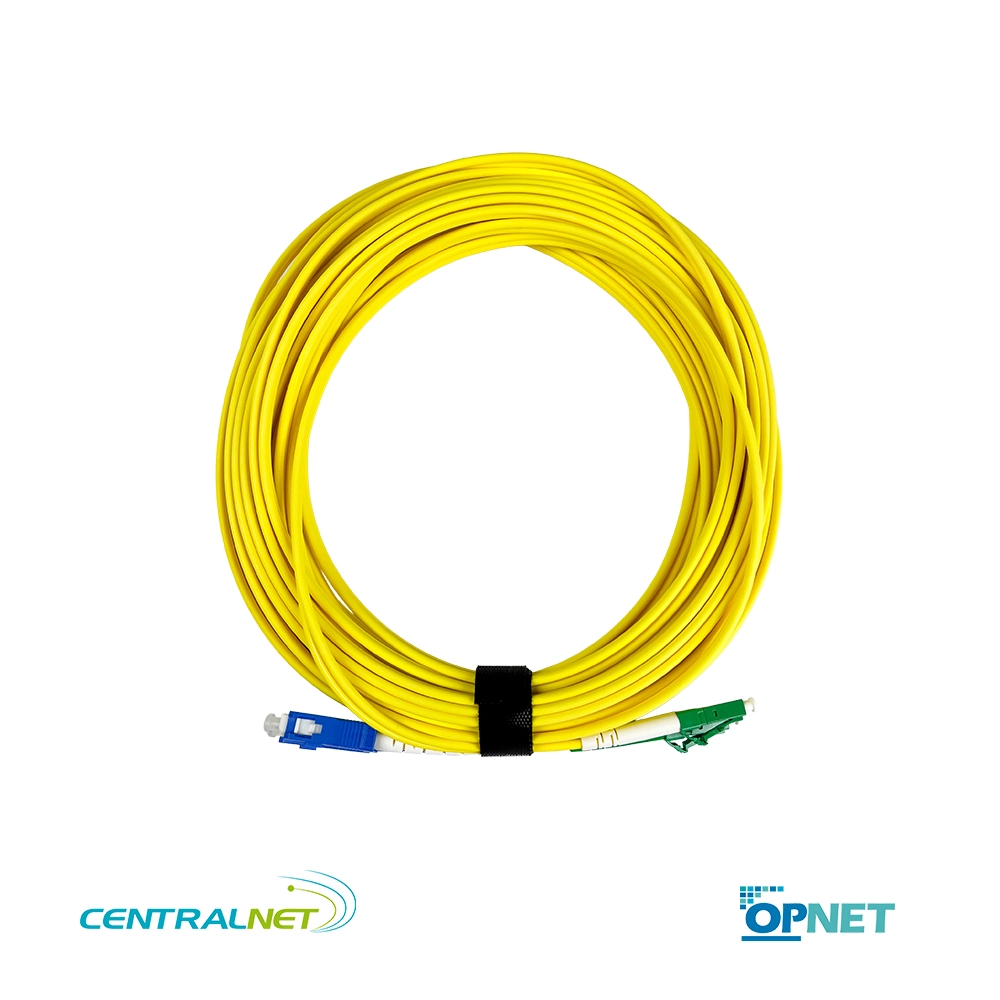

El Jumper Duplex SC LC Monomodo 10mts APC UPC de OPNET es un patch cord híbrido de especialidad diseñado para escenarios críticos donde conviven infraestructuras de fibra óptica con diferentes estándares de pulido. Fabricado con fibra monomodo de 9/125µm, este cable único integra un conector con pulido APC (Angled Physical Contact) en un extremo y un conector con pulido UPC (Ultra Physical Contact) en el otro. Su longitud de 10 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para pruebas de campo con equipos de medición, interconexión de redes PON/CATV con equipos de datos, y migraciones tecnológicas donde el cableado pasivo y los equipos activos no comparten el mismo tipo de pulido.
¿Por qué elegir este Jumper Duplex SC LC Monomodo 10mts APC UPC?
Este modelo híbrido está ingenierilmente pensado para ingenieros de telecomunicaciones, técnicos de certificación y operadores ISP que deben interactuar con redes de pulidos mixtos:
- Conectividad híbrida de pulidos mixtos (APC a UPC): Permite conectar directamente una red de distribución (típicamente SC/APC usada en PON/CATV) con equipos activos o de medición (típicamente LC/UPC), eliminando la necesidad de adaptadores, atenuadores o cables de lanzamiento intermedios que sumarían atenuación y puntos de falla.
- Longitud de 10 metros para tendido en centrales y pruebas: Diseñada específicamente para recorrer escaleras portacables, cruzar pasillos en centrales telefónicas o extender la señal desde un ODF hasta un equipo de medición (OTDR/Power Meter) ubicado en un rack adyacente, cubriendo distancias medias sin generar el exceso de cable de los modelos de 15 o 20 metros.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm permite transmitir señales a kilómetros de distancia sin dispersión modal, siendo el estándar absoluto para redes GPON, FTTH, enlaces WAN y redes de transporte óptico.
- Férulas de cerámica de doble estándar: Integra una férula de 2.5mm para el lado SC/APC y una férula de 1.5mm para el lado LC/UPC, asegurando el alineamiento perfecto del núcleo de 9µm y la transición física entre ambos ángulos de pulido.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
- Identificación visual dual: El conector SC/APC cuenta con cuerpo verde (estándar APC) y el LC/UPC con cuerpo azul (estándar UPC), permitiendo a los técnicos identificar instantáneamente la polaridad y el tipo de pulido en cada extremo para evitar conexiones cruzadas.
Especificaciones técnicas del Jumper Duplex SC LC Monomodo 10mts APC UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad y estándares híbridos:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: SC / APC (Férula 2.5 mm, Cuerpo Verde, Push-Pull)
- Conector B: LC / UPC (Férula 1.5 mm, Cuerpo Azul, Plug)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 10 metros
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 60 dB (Lado APC) / ≥ 23 dB (Lado UPC)
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex SC LC Monomodo 10mts APC UPC
Es el componente preferido para escenarios de ingeniería, certificación y migración:
- Pruebas y certificación de redes PON/CATV: Conexión de OTDRs o Power Meters (que suelen tener puertos LC/UPC) hacia los ODFs de campo o splitters (que usan SC/APC) para medir la atenuación y reflexiones de la red sin dañar los equipos de medición.
- Migración de infraestructuras mixtas: Interconexión temporal o definitiva entre un cableado pasivo heredado (SC/APC) y nuevos equipos activos de alta densidad (LC/UPC) durante la modernización de una central telefónica.
- Interconexión de equipos de video y datos: Puente entre transmisores CATV/RFoG (SC/APC) y switches de agregación o routers de datos (LC/UPC) en racks de cabecera.
- Tendido de largo recorrido en centrales: Ruteo por escaleras portacables o cruce de pasillos para llevar la señal desde un panel de distribución híbrido hasta un laboratorio de pruebas o un rack de equipos activos alejado.
- Cables de lanzamiento (Launch Cables) para mediciones: Uso como cable de referencia para «enganchar» la zona muerta inicial de un OTDR al medir enlaces de campo con conectores APC.
Beneficios únicos para tu infraestructura
- Solución «todo en uno» para pulidos mixtos: Elimina la necesidad de comprar y transportar adaptadores híbridos (SC-LC) y acopladores de pulido diferente. El cable ya resuelve la transición mecánica y óptica en un solo tramo.
- Tendido de 10m sin acopladores intermedios: Al usar un solo cable de 10 metros, evitas la necesidad de unir patch cords más cortos con acopladores, lo que reduce la atenuación total del enlace y el riesgo de que un adaptador híbrido se ensucie o falle a mitad del recorrido.
- Protección de equipos de medición: Al conectar un puerto UPC (del equipo de prueba) directamente a una red APC (de campo), se evita el riesgo de dañar los láseres de los OTDRs o Power Meters, que son altamente sensibles a las reflexiones si se conectan a puertos APC sin el cable híbrido adecuado.
- Identificación visual a prueba de errores: La combinación de conectores Verde (APC) y Azul (UPC) alerta inmediatamente a cualquier técnico sobre la naturaleza híbrida del enlace, previniendo confusiones durante el mantenimiento.
- Robustez certificada: Las pruebas de tracción, torsión y curvatura estática (según estándares Telcordia e IEC) garantizan que el jumper mantendrá su rendimiento óptico y la integridad de sus férulas incluso al ser ruteado por esquinas de 90° en escaleras metálicas.
El Jumper Duplex SC LC Monomodo 10mts APC UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones, técnicos de certificación y operadores ISP que buscan flexibilidad, precisión en pruebas y adaptabilidad en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores híbridos de precisión (APC/UPC) y chaqueta LSZH lo convierte en un componente esencial para cualquier proyecto de medición, migración o redes con tecnología mixta.
