Jumper Duplex SC LC Monomodo 10mts UPC: Recorrido Medio-Largo para Cross-Connect y Ruteo Vertical en Centrales

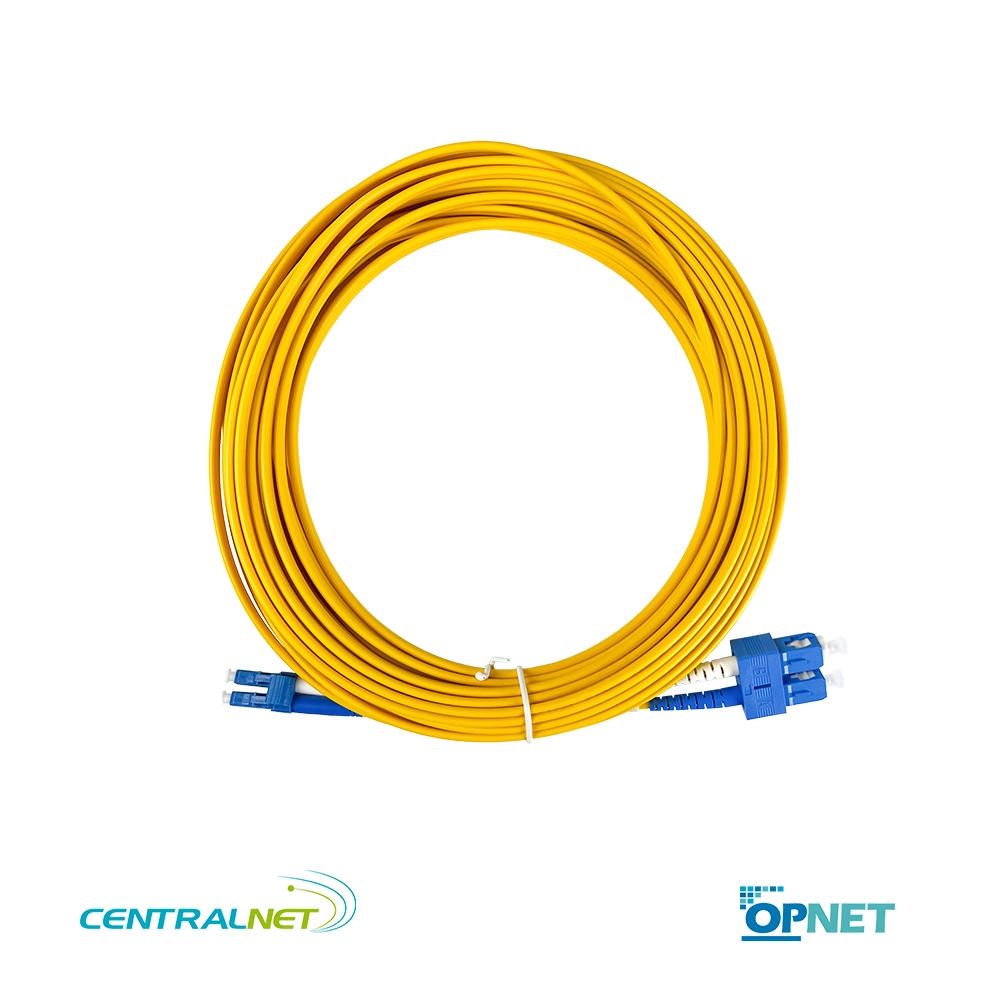

El Jumper Duplex SC LC Monomodo 10mts UPC de OPNET es un patch cord híbrido de recorrido medio-largo, diseñado estratégicamente para resolver los desafíos de interconexión en centrales de telecomunicaciones donde la infraestructura pasiva legacy y los equipos activos modernos están separados por distancias físicas considerables dentro de la misma sala. Fabricado con fibra monomodo de 9/125µm, este cable integra un conector SC de fijación Push-Pull en un extremo y un conector LC de alta densidad en el otro. Su longitud exacta de 10 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para el cruce de pasillos entre filas de racks (Cross-Connect) o el ruteo vertical de extremo a extremo en gabinetes de 42U/47U, garantizando la integridad de la señal a larga distancia sin generar «slack» (cable sobrante) que obstruya el piso técnico.
¿Por qué elegir este Jumper Duplex SC LC Monomodo 10mts UPC?
Este modelo híbrido está ingenierilmente pensado para ingenieros de telecomunicaciones y jefes de planta que necesitan tender enlaces limpios y sin adaptadores intermedios en salas de gran formato:
- Longitud de 10 metros para cross-connect y ruteo vertical: Diseñada específicamente para cruzar el pasillo frío o caliente de una central telefónica hacia la fila de racks opuesta, o para tender desde un ODF legacy (SC) en la parte superior de un rack (U40+) hacia una OLT o switch de core (LC) en la base (U1-U10), proporcionando la holgura exacta para pasar por los organizadores verticales sin tensar los conectores ni dejar cables colgando peligrosamente.
- Conectividad híbrida SC (Push-Pull) a LC (Plug): Permite la transición directa desde paneles de distribución óptica heredados (SC) hacia los puertos SFP/SFP+ de equipos modernos (LC), eliminando la necesidad de usar acopladores híbridos que sumarían atenuación y puntos críticos de suciedad en un tramo de 10 metros.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga y ultra larga distancia (LR, ER, ZR) que operan desde 10 km hasta más de 80 km en redes DWDM y FTTH.
- Férulas de cerámica de doble diámetro: Integra una férula de 2.5mm para el lado SC y una férula de 1.5mm para el lado LC, asegurando el alineamiento perfecto del núcleo de 9µm en ambos tipos de conector a lo largo de todo el tendido.
- Seguridad LSZH en cruces de pasillo: Al tratarse de un cable de 10 metros que cruzará pasillos de alto tráfico técnico o ductos compartidos, la chaqueta LSZH es crítica para evitar la propagación de llamas y la emisión de humos tóxicos en caso de siniestro.
- Pulido UPC de alta precisión: Garantiza una pérdida por retorno (Return Loss) de ≥23 dB y una pérdida de inserción ≤0.30 dB, asegurando que la señal láser no sufra reflexiones que puedan desestabilizar los transmisores de alta potencia.
Especificaciones técnicas del Jumper Duplex SC LC Monomodo 10mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: SC / UPC (Férula de cerámica 2.5 mm, Cuerpo Plástico, Push-Pull)
- Conector B: LC / UPC (Férula de cerámica 1.5 mm, Cuerpo Plástico, Plug)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 10 metros
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex SC LC Monomodo 10mts UPC
Es el componente preferido para infraestructuras de telecomunicaciones donde se requiere salvar distancias medias dentro de la sala:
- Cross-Connect de pasillo (MDF a EDA): Interconexión de los paneles de distribución (ODF) en una fila de racks hacia los routers de core o switches de agregación ubicados en la fila de racks opuesta, cruzando el pasillo frío/caliente de forma ordenada.
- Ruteo vertical de gabinete completo (42U/47U): Tendido desde los ODFs legacy (SC) ubicados en el techo del rack hacia las OLTs o equipos de transporte (LC) montados en la base del mismo gabinete, bajando limpiamente por los anillos organizadores laterales.
- Migración de redes WAN y transporte: Actualización de centrales donde los paneles de pared o multiplexores antiguos (SC) deben conectarse a tarjetas de nueva generación (LC) separadas por varios metros de bandejas portacables.
- Nodos FTTH y shelters de gran formato: Enlaces dentro de gabinetes de calle o shelters donde los splitters/ODFs (SC) y los equipos activos (LC) están en extremos opuestos del recinto.
- Redes de campus universitario o corporativo: Puentes entre la sala de entrada de fibra (Meet-Me Room) y los racks de servidores ubicados a 10 metros de distancia.
Beneficios únicos para tu infraestructura
- Cero «slack» en el piso técnico (seguridad laboral): Los 10 metros proporcionan el margen exacto para cruzar un pasillo estándar o bajar por un rack completo, evitando que sobre cable en el piso. Esto previene tropiezos del personal técnico y evita bloquear las rejillas de ventilación del piso falso (Airflow).
- Protección del presupuesto óptico (Link Loss Budget): Al usar un solo tramo continuo de 10 metros, evitas unir dos cables de 5 metros con un acoplador híbrido SC-LC, eliminando un punto crítico de suciedad, reflexión y atenuación vital para mantener la estabilidad en transceptores de larga distancia (LR/ER/ZR).
- Alcance ilimitado (sin dispersión modal): Al utilizar fibra monomodo 9/125µm, el cable permite que los equipos de transporte óptico operen a su máxima capacidad y distancia sin degradación de la señal.
- Mantenimiento acelerado: Un solo cable amarillo de 10 metros con etiquetas en ambos extremos es infinitamente más fácil de auditar, certificar con OTDR y reemplazar que una cadena de jumpers interconectados en las bandejas superiores.
- Robustez certificada: Las pruebas de tracción (>100N) y curvatura estática garantizan que el jumper mantendrá su rendimiento óptico incluso al ser ruteado por esquinas de 90° en los organizadores metálicos del rack.
El Jumper Duplex SC LC Monomodo 10mts UPC de OPNET representa la elección de grado profesional para ingenieros de redes WAN, operadores ISP y arquitectos de data centers que exigen continuidad, orden y migración limpia en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores híbridos de precisión y una longitud de 10 metros lo convierte en el aliado perfecto para cross-connects de pasillo y ruteos verticales críticos.
