Descripción
Jumper Duplex SC LC Monomodo 15mts UPC: Gran Recorrido Híbrido para Tendido por Escaleras Portacables y Ruteo Vertical

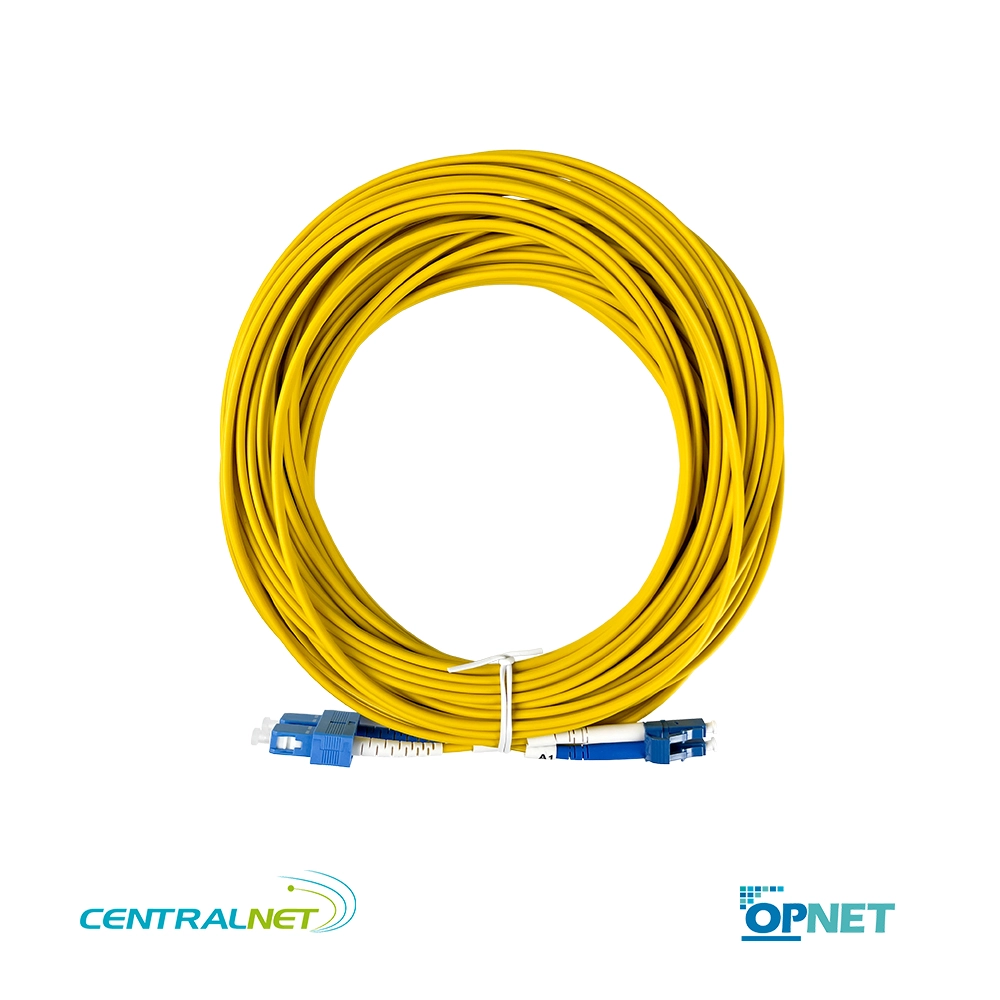

El Jumper Duplex SC LC Monomodo 15mts UPC de OPNET es un patch cord híbrido de gran recorrido diseñado estratégicamente para el despliegue en centrales de telecomunicaciones de gran envergadura, nodos FTTH de gran tamaño y data centers. Fabricado con fibra monomodo de 9/125µm, este cable integra un conector SC de fijación Push-Pull en un extremo (para paneles de distribución heredados) y un conector LC de alta densidad en el otro (para equipos activos modernos). Su longitud exacta de 15 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la solución definitiva para interconectar ODFs legacy con OLTs, switches o equipos de transporte LC cuando están separados por distancias considerables dentro del mismo recinto, garantizando la integridad de la señal a larga distancia con una gestión de cables impecable.
¿Por qué elegir este Jumper Duplex SC LC Monomodo 15mts UPC?
Este modelo híbrido está ingenierilmente pensado para ingenieros de telecomunicaciones y jefes de planta que necesitan cubrir distancias físicas largas dentro de una misma sala o nodo, manteniendo un orden visual y normativo estricto:
- Longitud de 15 metros para tendido por escaleras portacables y ruteo vertical: Diseñada específicamente para recorrer escaleras portacables superiores de un extremo a otro de una sala de gran formato, o para tender desde un ODF legacy (SC) en la parte superior de un rack hacia una OLT (LC) en la base del mismo gabinete, proporcionando la holgura exacta para el ruteo sin generar el exceso de cable (slack) que dificulta el mantenimiento.
- Conectividad híbrida SC (Push-Pull) a LC (Plug): Permite la transición directa desde adaptadores SC heredados hacia puertos LC/SFP+ modernos sin necesidad de insertar acopladores híbridos intermedios, los cuales sumarían atenuación, reflexión y un punto crítico de suciedad en un tramo tan largo.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm permite transmitir señales a kilómetros de distancia sin dispersión modal, siendo el estándar absoluto para redes GPON, FTTH, enlaces WAN y redes de transporte óptico (DWDM/CWDM).
- Férulas de cerámica de doble diámetro: Integra una férula de 2.5mm para el lado SC y una férula de 1.5mm para el lado LC, asegurando el alineamiento perfecto del núcleo de 9µm en ambos tipos de conector a lo largo de todo el tendido.
- Seguridad LSZH en grandes recorridos: Al tratarse de un cable de 15 metros que probablemente recorrerá ductos, bandejas portacables o plenums entre racks, la chaqueta LSZH es crítica para evitar la propagación de llamas y la emisión de humos tóxicos en caso de siniestro.
- Pulido UPC de alta precisión: Garantiza una pérdida por retorno (Return Loss) de ≥23 dB y una pérdida de inserción ≤0.30 dB, asegurando que la señal óptica monomodo llegue limpia y estable a los equipos de transmisión.
Especificaciones técnicas del Jumper Duplex SC LC Monomodo 15mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: SC / UPC (Férula de cerámica 2.5 mm, Cuerpo Plástico, Push-Pull)
- Conector B: LC / UPC (Férula de cerámica 1.5 mm, Cuerpo Plástico, Plug)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 15 metros
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex SC LC Monomodo 15mts UPC
Es el componente preferido para el despliegue en infraestructuras de telecomunicaciones de gran envergadura donde conviven tecnologías legacy y modernas:
- Ruteo vertical en racks de gran formato: Interconexión desde los ODFs de distribución heredados (SC) ubicados en la parte superior de un rack de 42U/47U hacia las OLTs o routers de core (LC) montados en la base del mismo gabinete.
- Tendido por escaleras portacables superiores: Recorrido organizado desde un panel de distribución óptica hacia un equipo de transmisión en el extremo opuesto de la sala, subiendo y bajando por las escaleras portacables del techo sin generar tensión en los conectores.
- Cruce de pasillos largos en centrales telefónicas: Conexión entre filas de racks enfrentados (Cross-Connect) cruzando un pasillo frío o caliente de gran ancho, llegando al rack opuesto sin que el cable quede colgando peligrosamente.
- Nodos FTTH y shelters de gran formato: Tendido dentro de gabinetes de calle de gran tamaño o shelters donde los splitters/ODFs legacy (SC) y los nuevos equipos activos (LC) están físicamente muy alejados entre sí dentro del mismo recinto.
- Migración de redes de transporte: Actualización de infraestructuras donde los switches nuevos utilizan módulos SFP/SFP+ (LC) pero los equipos de cabecera, multiplexores o paneles de distribución heredada mantienen puertos SC y están separados por varios metros.
Beneficios únicos para tu infraestructura
- Holgura exacta para escaleras portacables (Longitud «Goldilocks»): Los 15 metros proporcionan el margen exacto para subir y bajar por escaleras portacables o cruzar salas de gran formato, manteniendo el radio de curvatura seguro y evitando el «slack» sobrante que generan los cables de 20 o 30 metros en espacios reducidos.
- Elimina puntos de falla intermedios (cero acopladores): Al usar un solo cable híbrido de 15 metros, evitas la necesidad de unir tres cables de 5 metros con acopladores SC-LC o LC-LC, reduciendo drásticamente la atenuación total del enlace y eliminando el riesgo de que un adaptador híbrido se ensucie o falle a mitad del recorrido.
- Alcance ilimitado (dentro del presupuesto óptico): Al utilizar fibra monomodo 9/125µm, el cable no introduce dispersión modal, permitiendo que los transceptores LR, ER o ZR alcancen sus distancias máximas (desde 10 km hasta 80 km) sin degradación.
- Seguridad integral en ductos y plenums: Un cable de 15 metros tiene una gran superficie expuesta en caso de incendio; la chaqueta LSZH garantiza que no propagará la llama ni emitirá gases corrosivos que dañen los costosos equipos de transmisión óptica.
- Mantenimiento acelerado: Al ser un enlace directo de punto a punto, un técnico puede identificar y rastrear el cable amarillo de 15 metros de extremo a extremo en segundos, sin tener que seguir la pista de múltiples acopladores intermedios que podrían estar fallando.
El Jumper Duplex SC LC Monomodo 15mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones y técnicos de campo que buscan alcance, migración limpia y orden visual en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores híbridos de precisión, chaqueta LSZH y una longitud calculada para el tendido por escaleras portacables lo convierte en un componente esencial para cualquier central telefónica, nodo FTTH o data center de gran formato.
