Jumper Duplex SC LC Monomodo 5mts UPC: Recorrido Medio Híbrido para Ruteo por Bandejas y Gabinetes de Altura Media

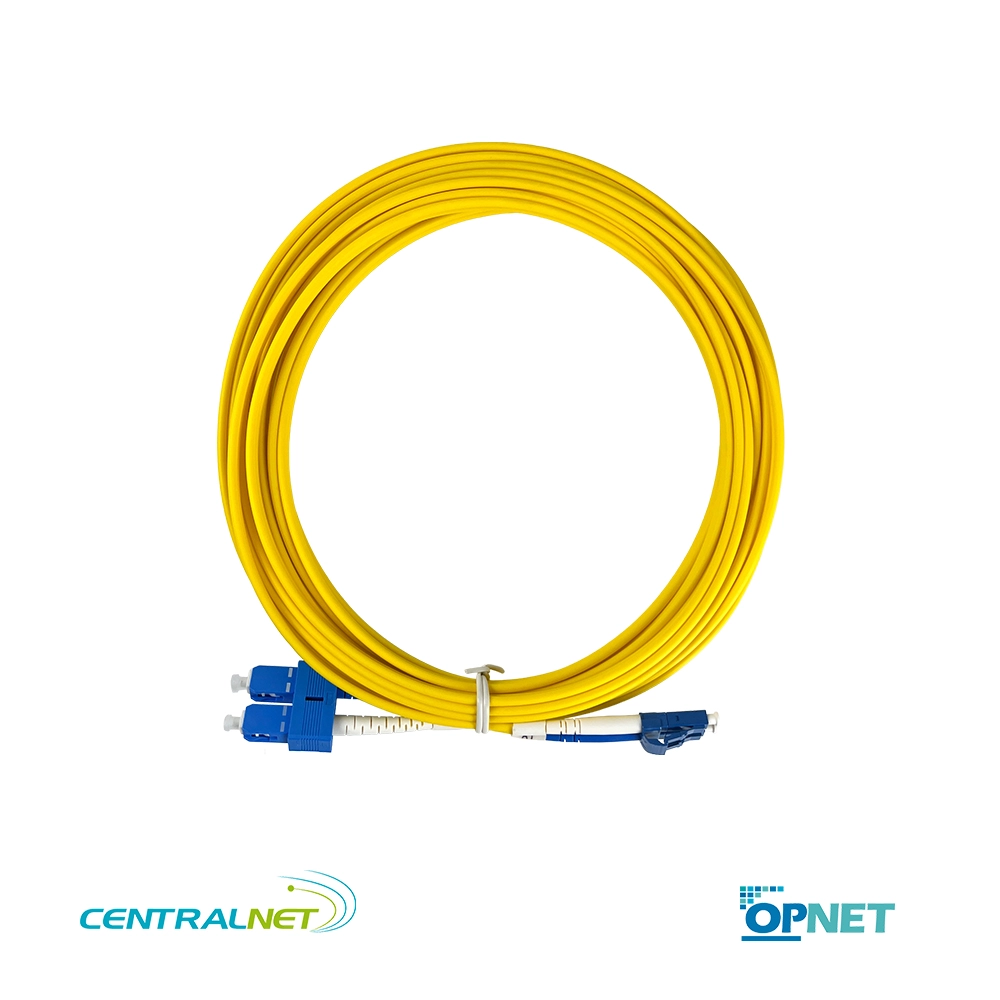

El Jumper Duplex SC LC Monomodo 5mts UPC de OPNET es un patch cord híbrido de recorrido medio diseñado estratégicamente para resolver los desafíos de interconexión en centrales de telecomunicaciones y nodos FTTH donde la distancia física entre el panel legacy y el equipo activo requiere una holgura controlada. Fabricado con fibra monomodo de 9/125µm, este cable integra un conector SC de fijación Push-Pull en un extremo (para paneles de distribución heredados) y un conector LC de alta densidad en el otro (para equipos activos modernos). Su longitud exacta de 5 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la solución definitiva para interconectar ODFs y equipos activos ubicados en racks adyacentes separados por bandejas, o para el ruteo vertical en gabinetes de altura media, garantizando la integridad de la señal a larga distancia sin generar «slack» (cable sobrante) que obstruya el paso.
¿Por qué elegir este Jumper Duplex SC LC Monomodo 5mts UPC?
Este modelo híbrido está ingenierilmente pensado para instaladores de telecomunicaciones que necesitan cubrir distancias intermedias exactas manteniendo el orden visual y la seguridad del enlace:
- Longitud de 5 metros para bandejas y pasillos cortos: Diseñada específicamente para tender desde un ODF (SC) hacia un equipo activo (LC) en el rack adyacente cruzando una bandeja portacables, o para el ruteo vertical en gabinetes de altura media (24U/32U), proporcionando la holgura exacta para pasar por los organizadores sin tensar el conector ni generar bucles que caigan al piso falso.
- Conectividad híbrida SC (Push-Pull) a LC (Plug): Permite la transición directa desde adaptadores SC heredados hacia puertos LC/SFP+ modernos sin necesidad de insertar acopladores híbridos intermedios, los cuales sumarían atenuación, reflexión y un punto crítico de suciedad en un tramo medio.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga y ultra larga distancia (LR, ER, ZR) que operan desde 10 km hasta más de 80 km en redes WAN, DWDM y FTTH.
- Férulas de cerámica de doble diámetro: Integra una férula de 2.5mm para el lado SC y una férula de 1.5mm para el lado LC, asegurando el alineamiento perfecto del núcleo de 9µm en ambos tipos de conector a lo largo de todo el tendido.
- Seguridad LSZH en recorridos medios: Al tratarse de un cable de 5 metros que probablemente recorrerá bandejas portacables o canaletas compartidas entre racks, la chaqueta LSZH es crítica para evitar la propagación de llamas y la emisión de humos tóxicos en caso de siniestro.
- Pulido UPC de alta precisión: Garantiza una pérdida por retorno (Return Loss) de ≥23 dB y una pérdida de inserción ≤0.30 dB, asegurando que la señal óptica monomodo llegue limpia y estable a los equipos de transmisión.
Especificaciones técnicas del Jumper Duplex SC LC Monomodo 5mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: SC / UPC (Férula de cerámica 2.5 mm, Cuerpo Plástico, Push-Pull)
- Conector B: LC / UPC (Férula de cerámica 1.5 mm, Cuerpo Plástico, Plug)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 5 metros
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex SC LC Monomodo 5mts UPC
Es el componente preferido para escenarios de migración donde los equipos están separados por una distancia media que requiere ruteo estructurado:
- Ruteo por bandejas portacables entre racks adyacentes: Tendido limpio desde un panel de distribución óptica (SC) hacia un switch o router (LC) en el rack de al lado, pasando por las bandejas portacables inferiores o superiores sin que el cable quede tenso ni sobrando.
- Cruce de pasillos cortos en nodos FTTH: Interconexión de splitters o paneles de distribución (SC) con equipos de agregación (LC) en nodos o shelters donde los gabinetes no están pegados, sino separados por un pasillo de mantenimiento estrecho.
- Ruteo vertical en gabinetes de altura media (24U/32U): Tendido desde los ODFs legacy (SC) ubicados en la parte superior de un gabinete mediano hacia los equipos activos (LC) en la base, bajando limpiamente por los anillos organizadores laterales.
- Migración de redes WAN y transporte: Actualización de centrales donde los multiplexores o paneles de pared heredados (SC) deben conectarse a tarjetas de nueva generación (LC) separadas por varios metros de ductos o bandejas.
- Interconexión de splitters y switches en gabinetes contiguos: Enlaces dentro de racks de telecomunicaciones donde la infraestructura pasiva y activa están distribuidas en gabinetes adyacentes que comparten una misma fila.
Beneficios únicos para tu infraestructura
- Holgura controlada para bandejas (Longitud «Goldilocks»): Los 5 metros proporcionan el margen exacto para cruzar una bandeja portacables o ruteos verticales en gabinetes de 24U/32U, manteniendo el radio de curvatura seguro y evitando el «slack» sobrante que generan los cables de 10 o 15 metros en espacios reducidos.
- Elimina puntos de falla intermedios (cero acopladores): Al usar un solo cable híbrido de 5 metros, evitas la necesidad de unir patch cords más cortos con acopladores híbridos (SC-LC) intermedios, lo que reduce drásticamente la atenuación total del enlace y el riesgo de que un adaptador se ensucie o falle a mitad del recorrido.
- Alcance ilimitado (dentro del presupuesto óptico): Al utilizar fibra monomodo 9/125µm, el cable no introduce dispersión modal, permitiendo que los transceptores LR, ER o ZR alcancen sus distancias máximas (desde 10 km hasta 80 km) sin degradación.
- Seguridad integral en ductos y plenums: Un cable de 5 metros tiene una superficie expuesta considerable en caso de incendio; la chaqueta LSZH garantiza que no propagará la llama ni emitirá gases corrosivos que dañen los costosos equipos de transmisión óptica.
- Mantenimiento acelerado: Al ser un enlace directo de punto a punto, un técnico puede identificar y rastrear el cable amarillo de 5 metros en segundos, sin tener que seguir la pista de múltiples acopladores intermedios que podrían estar fallando.
El Jumper Duplex SC LC Monomodo 5mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones y técnicos de campo que buscan alcance medio, migración limpia y orden visual en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conectores híbridos de precisión, chaqueta LSZH y una longitud calculada para el ruteo por bandejas y gabinetes de altura media lo convierte en un componente esencial para cualquier central telefónica, nodo FTTH o red de transporte.
