Jumper Duplex ST LC Monomodo 2mts UPC: Holgura Controlada para Migraciones entre Racks Adyacentes

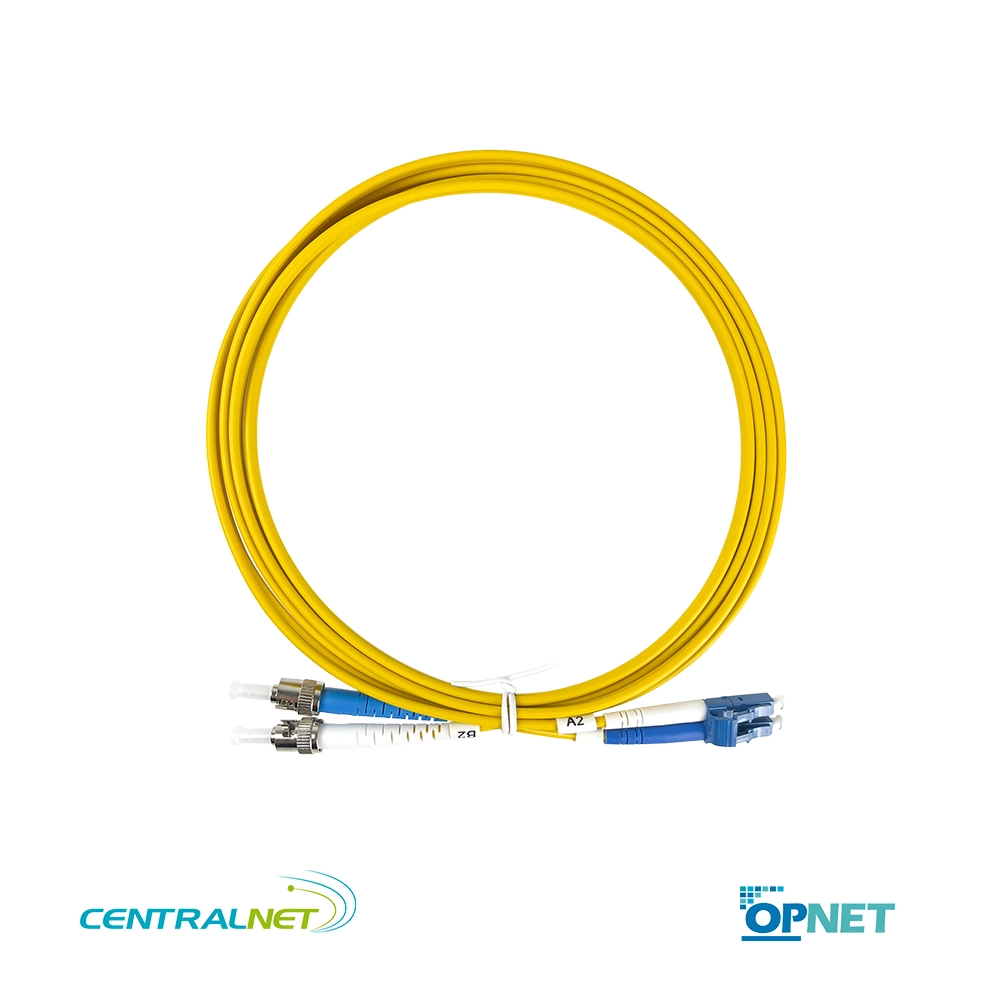

El Jumper Duplex ST LC Monomodo 2mts UPC de OPNET es un patch cord híbrido de precisión diseñado estratégicamente para escenarios de modernización de redes de larga distancia donde la distancia física entre el panel legacy y el equipo activo es mínima, pero requiere una holgura controlada. Fabricado con fibra monomodo de 9/125µm, este cable integra un robusto conector ST metálico de bayoneta en un extremo (para paneles de distribución heredados o entornos industriales) y un conector LC de alta densidad en el otro (para equipos activos modernos). Su longitud exacta de 2 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para interconectar ODFs monomodo legacy con OLTs, routers de core o switches SFP ubicados en racks estrictamente adyacentes, garantizando la integridad de la señal a larga distancia sin generar tensión en los conectores ni cable sobrante.
¿Por qué elegir este Jumper Duplex ST LC Monomodo 2mts UPC?
Este modelo híbrido está ingenierilmente pensado para instaladores de telecomunicaciones que deben migrar infraestructuras monomodo legacy en espacios físicos muy reducidos, donde ni un cable de 1 metro (que quedaría tenso) ni uno de 3 metros (que sobraría) son la solución ideal:
- Longitud de 2 metros para racks estrictamente adyacentes: Diseñada específicamente para tender desde un ODF (ST) en un rack hacia una OLT o router (LC) en el gabinete inmediatamente contiguo, proporcionando la holgura exacta para cruzar el pequeño espacio entre gabinetes o pasar por los organizadores laterales sin tensar el mecanismo de bayoneta del ST ni generar bucles que caigan al piso técnico.
- Conectividad híbrida ST (Bayoneta) a LC (Plug): Permite la transición directa desde adaptadores ST heredados hacia puertos LC/SFP+ modernos sin necesidad de insertar acopladores híbridos intermedios, los cuales sumarían atenuación, reflexión y un punto crítico de suciedad en un tramo tan corto.
- Fibra monomodo 9/125µm para larga distancia: El núcleo de 9µm anula la dispersión modal, siendo el medio físico obligatorio para transceptores de larga y ultra larga distancia (LR, ER, ZR) que operan desde 10 km hasta más de 80 km en redes WAN, DWDM y FTTH.
- Robustez industrial del ST + alta densidad del LC: El extremo ST protege el punto de origen (típicamente un ODF legacy o gabinete de calle) con su cuerpo metálico y bayoneta, mientras que el extremo LC optimiza el espacio en los equipos activos modernos de alta densidad.
- Férulas de cerámica de doble diámetro: Integra una férula de 2.5mm para el lado ST y una férula de 1.5mm para el lado LC, asegurando el alineamiento perfecto del núcleo de 9µm en ambos tipos de conector.
- Seguridad LSZH certificada: La cubierta retardante de llama y libre de halógenos cumple con las normativas IEC61300-3-4 e IEC61600-3-6, protegiendo el hardware crítico en salas de servidores, plenums y ductos compartidos.
Especificaciones técnicas del Jumper Duplex ST LC Monomodo 2mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Monomodo 9/125µm
- Conector A: ST / UPC (Férula de cerámica 2.5 mm, Cuerpo Metálico, Bayoneta)
- Conector B: LC / UPC (Férula de cerámica 1.5 mm, Cuerpo Plástico, Plug)
- Tolerancia de Férula: 125 ± 1 µm (SM) en ambos conectores
- Longitud: 2 metros
- Color de Chaqueta: Amarillo (Estándar Monomodo)
- Material de Chaqueta: LSZH (Retardante de llamas, Zero Halógenos)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex ST LC Monomodo 2mts UPC
Es el componente preferido para escenarios de migración donde los equipos están físicamente muy cerca, pero en gabinetes distintos:
- Migración de ODFs ST a equipos SFP/SFP+ en gabinetes contiguos: Interconexión de un panel de distribución óptica antiguo (ST) en el Rack A con una OLT o router de core moderno (LC) montado en el Rack B (pegado al primero), cruzando el espacio intermedio de forma limpia.
- Redes de transporte y WAN con infraestructura antigua: Actualización de centrales donde los multiplexores o paneles de pared heredados (ST) deben conectarse a tarjetas de nueva generación (LC) ubicadas en filas de racks densamente pobladas.
- CCTV monomodo de larga distancia en nodos compactos: Conexión desde paneles de distribución de cámaras de fibra ubicados en exteriores (ST) hacia los switches de gestión o transmisores de video (LC) en el rack de cabecera adyacente.
- Campus universitarios y hospitales legacy: Parcheo en ODFs antiguos o cajas de empalme donde la infraestructura pasiva monomodo original fue terminada con conectores ST, pero los nuevos equipos activos exigen LC y están en gabinetes contiguos.
- Redes de defensa y aeroespaciales: Entornos donde los estándares militares exigen conectores de bayoneta metálica para soportar alta vibración en el punto de origen, integrados en racks de comunicaciones modernos (LC) ubicados a corta distancia.
Beneficios únicos para tu infraestructura
- Cero tensión mecánica en la bayoneta ST: Los 2 metros proporcionan la longitud perfecta para que el cable cruce entre racks pegados sin quedar tenso, lo cual es crítico ya que la tensión en un cable corto podría dañar el delicado mecanismo de giro de la bayoneta metálica o desalinear la férula de cerámica.
- Elimina puntos de falla intermedios (cero acopladores): Al usar un jumper híbrido directo, evitas la necesidad de insertar un adaptador híbrido (ST-LC) en un patch panel, lo que reduce la atenuación total del enlace y el riesgo de suciedad en un punto extra, vital para enlaces monomodo de larga distancia.
- Alcance ilimitado (sin dispersión modal): Al utilizar fibra monomodo 9/125µm, el cable permite que los transceptores LR, ER o ZR alcancen sus distancias máximas (desde 10 km hasta 80 km) sin degradación de la señal.
- Gestión de cableado ordenada (sin slack al piso): Al evitar el exceso de cable de los jumpers de 3 o 5 metros, se previene que la fibra caiga al piso falso, bloqueando las rejillas de ventilación o generando tropiezos para el personal técnico.
- Identificación visual inmediata: El color amarillo estandarizado alerta a los técnicos de que se trata de un enlace monomodo de larga distancia, evitando que se conecte accidentalmente en puertos que requieran fibra multimodo.
El Jumper Duplex ST LC Monomodo 2mts UPC de OPNET representa la elección confiable para ingenieros de telecomunicaciones y técnicos de campo que buscan precisión milimétrica, migración limpia y seguridad mecánica en sus infraestructuras monomodo. Su combinación de fibra 9/125µm, conector ST metálico de bayoneta, conector LC de precisión y una longitud calculada para el parcheo entre racks adyacentes lo convierte en un componente esencial para cualquier proyecto de modernización de redes WAN, transporte óptico o campus legacy.
