Jumper Duplex ST ST Multimodo OM1 10mts UPC: Máxima Resistencia Mecánica y Fiabilidad para Redes Legacy

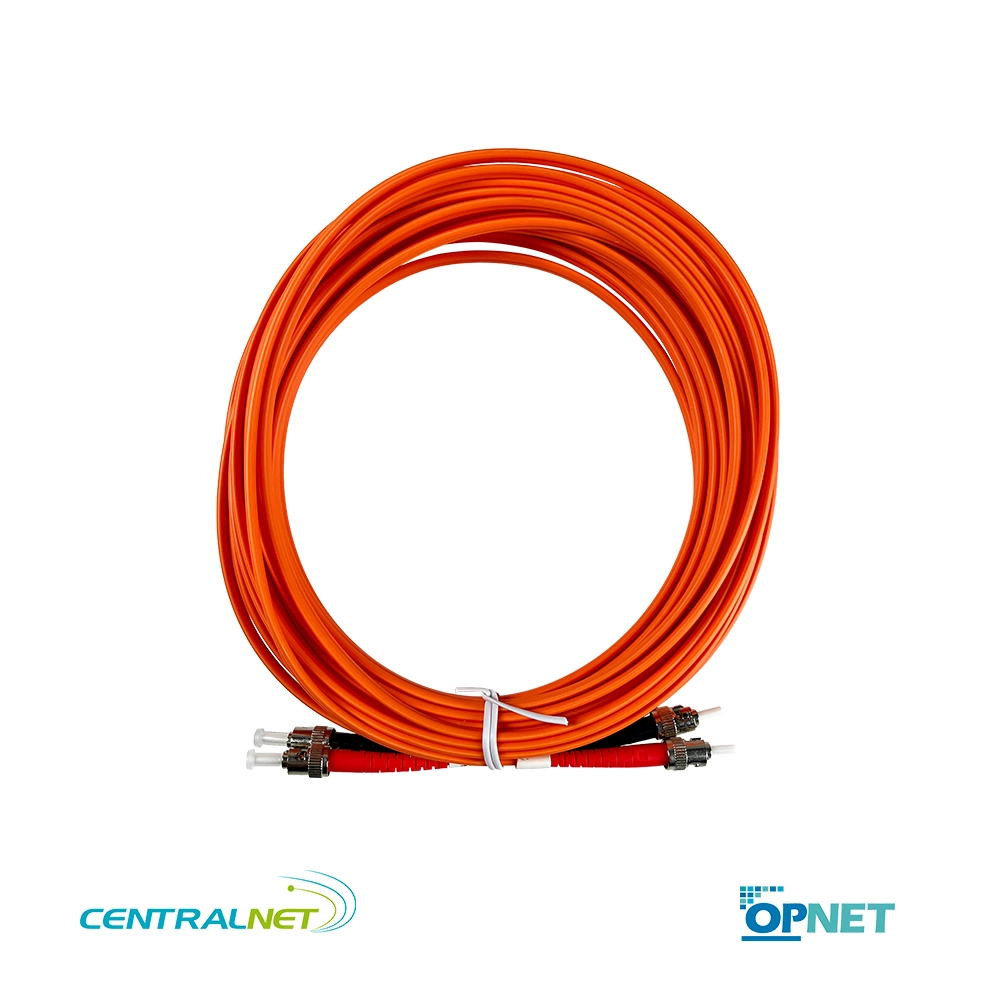

El Jumper Duplex ST ST Multimodo OM1 10mts UPC de OPNET es un patch cord simétrico de alto rendimiento y máxima resistencia mecánica, diseñado para conectar infraestructuras de fibra óptica heredadas donde ambos extremos de la red exigen la mayor fiabilidad física posible. Fabricado con fibra multimodo OM1 (62.5/125µm) y conectores ST dúplex con cuerpo metálico y fijación de bayoneta en ambos lados, este cable permite extender enlaces Gigabit Ethernet a través de pasillos o entre racks adyacentes. Su longitud de 10 metros y chaqueta LSZH (Low Smoke Zero Halogen) lo convierten en la herramienta definitiva para puentear paneles de CCTV, redes de broadcast o automatización industrial, garantizando que la conexión nunca falle por vibraciones o tirones en ninguno de sus dos extremos.
¿Por qué elegir este Jumper Duplex ST ST Multimodo OM1 10mts UPC?
Este modelo está ingenierilmente pensado para administradores de red que deben mantener operativas redes críticas donde tanto el origen como el destino utilizan conectores ST:
- Longitud de 10 metros para cruce de pasillos y racks separados: Diseñada específicamente para tender desde un panel de distribución (ODF) en un rack hacia un equipo activo o panel secundario ubicado en el rack del extremo opuesto del pasillo, cubriendo la distancia exacta sin generar el exceso de cable de los modelos de 15 metros.
- Doble fijación de bayoneta metálica (anti-vibración en ambos extremos): A diferencia de los cables híbridos, este jumper garantiza que la conexión óptica permanecerá firme tanto en el punto de origen como en el de destino, haciéndolo inmune a desconexiones accidentales por vibraciones de maquinaria, tráfico pesado o manipulación brusca.
- Compatibilidad total con Gigabit Ethernet (OM1 62.5/125µm): Soporta enlaces de 1Gbps a 850nm hasta 275 metros, siendo la opción perfecta para extender redes de videovigilancia IP, automatización y LANs existentes sin forzar una migración costosa.
- Férulas de cerámica de 2.5mm (doble estándar): Ambos conectores integran férulas de cerámica de gran diámetro, proporcionando una excelente estabilidad mecánica y una alineación precisa del núcleo de 62.5µm durante los ciclos de conexión.
- Seguridad LSZH en tendido medio: Al tratarse de un cable de 10 metros que probablemente recorrerá bandejas portacables o canaletas entre racks, la chaqueta LSZH es crítica para evitar la propagación de llamas y la emisión de humos tóxicos en caso de siniestro.
- Pulido UPC de alta precisión: Garantiza una pérdida por retorno (Return Loss) de ≥23 dB y una pérdida de inserción ≤0.30 dB, asegurando que la señal multimodo llegue limpia a los equipos activos.
Especificaciones técnicas del Jumper Duplex ST ST Multimodo OM1 10mts UPC
Este producto presenta las siguientes especificaciones técnicas basadas en estándares de alta confiabilidad:
- Tipo de Fibra: Multimodo OM1 (62.5/125µm)
- Conector A: ST / UPC (Férula de cerámica 2.5 mm, Cuerpo Metálico)
- Conector B: ST / UPC (Férula de cerámica 2.5 mm, Cuerpo Metálico)
- Mecanismo de Fijación: Tipo Bayoneta (Giro de enclavamiento) en ambos extremos
- Longitud: 10 metros
- Color de Chaqueta: Naranja (Estándar TIA-598 para OM1)
- Material de Chaqueta: LSZH (Low Smoke Zero Halogen)
- Pérdida de Inserción (IL): ≤ 0.30 dB
- Pérdida de Retorno (RL): ≥ 23 dB
- Ciclos de Conexión/Desconexión: > 1.000 ciclos
- Límite de Tracción: > 100 N
- Durabilidad (Variación IL): ≤ ±1 dB tras 500 inserciones
- Temperatura de Operación: -20°C a +70°C
- Normativas de Seguridad: IEC61300-3-4 / IEC61600-3-6
Aplicaciones principales del Jumper Duplex ST ST Multimodo OM1 10mts UPC
Es el componente ideal para escenarios que requieren alcance medio y resistencia mecánica extrema en ambos puntos de conexión:
- Extensión de Redes de CCTV entre Racks Opuestos: Conexión desde un panel de distribución de cámaras (ST) en un rack hacia el grabador NVR o switch de gestión (ST) ubicado en el rack del extremo opuesto del pasillo frío/caliente.
- Puentes en Redes de Broadcast y Audio/Video: Enlaces de fibra en estudios o estadios donde tanto los paneles de parcheo de origen como las unidades de transmisión de destino utilizan conectores ST para garantizar la continuidad de la señal en vivo.
- Campus Universitarios y Hospitales Legacy: Tendido entre gabinetes de telecomunicaciones separados por 10 metros, donde la infraestructura pasiva original fue terminada completamente con conectores ST.
- Redes de Automatización Industrial: Interconexión de PLCs o gabinetes de control secundarios (ST) con el gabinete central de automatización (ST) ubicado a distancia media en la planta.
- Conexiones de Respaldo en Topologías de Anillo: Enlaces secundarios donde el cable debe recorrer un camino alternativo de 10 metros entre gabinetes que exigen fijación de bayoneta.
Beneficios únicos para tu infraestructura
- Doble seguridad mecánica (cero desconexiones): La bayoneta metálica en ambos extremos garantiza que, incluso en gabinetes sometidos a vibración constante o manipulación brusca por parte de múltiples técnicos, la conexión óptica permanecerá firme tanto en el origen como en el destino.
- Elimina puntos de falla en tendido medio (cero acopladores): Al usar un solo cable de 10 metros, evitas la necesidad de unir patch cords más cortos con adaptadores ST-ST intermedios, lo que reduce la atenuación total y el riesgo de que un acoplador se ensucie o falle a mitad del recorrido.
- Protección de inversión en hardware (CAPEX): Permite seguir utilizando los costosos transceptores ópticos Gigabit SX (850nm) que ya están instalados en tus switches, sin forzar una migración inmediata a fibra OM3/OM4.
- Holgura controlada para ruteo por organizadores: Los 10 metros proporcionan el margen exacto para cruzar pasillos o ruteos por organizadores verticales, manteniendo el radio de curvatura seguro y evitando el «slack» sobrante de los cables de 15 metros.
- Identificación visual inmediata: El color naranja estandarizado alerta a los técnicos de que se trata de un enlace OM1, evitando que se conecte accidentalmente a un puerto que requiera fibra de 50µm (OM3/OM4) para largas distancias.
El Jumper Duplex ST ST Multimodo OM1 10mts UPC de OPNET es la herramienta de conectividad definitiva para ingenieros de red, automatización y seguridad física que necesitan alcance medio, doble robustez mecánica y compatibilidad Gigabit en entornos heterogéneos. Su combinación de fibra OM1, conectores ST metálicos de bayoneta en ambos extremos, chaqueta LSZH y una longitud de 10 metros lo convierte en el aliado perfecto para puentear racks en pasillos de data center sin sacrificar la seguridad física del enlace.
